第一種：最簡單的穩壓電路設計原理圖
簡易可調穩壓電源采用三端可調穩壓集成電路LM317，使電壓可調范圍在1.5～25V，最大負載電流1.5A。
電路工作原理：

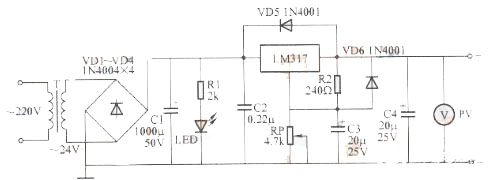

220V交流電經變壓器T降壓后，得到24V交流電；再經VD1～VD4組成的全橋整流、C1濾波，得到33V左右的直流電壓。該電壓經集成電路LM317后獲得穩壓輸出。調節電位器RP，即可連續調節輸出電壓。圖中C2用以消除寄生振蕩，C3的作用是抑制波紋，C4用以改善穩壓電源的暫態響應。VD5、VD6在當輸出端電容漏電或調整端短路時起保護作用。LED為穩壓電源的工作指示燈，電阻R1是限流電阻。輸出端安裝微型電壓表PV，可以直觀地指示輸出電壓值。
制作要點：
①C2應盡量靠近LM317的輸出端，以免自激，造成輸出電壓不穩定；
②R2應靠近LM317的輸出端和調整端，以避免大電流輸出狀態下，輸出端至R2間的引線電壓降造成基準電壓變化；
③穩壓塊LM317的調整端切勿懸空，接調整電位器RP時尤其要注意，以免滑動臂接觸不良造成LM317調整端懸空；
④不要任意加大C4的容量；
⑤集成塊LM317應加散熱片，以確保其長時間穩定工作。
元器件的選擇與制作：
元器件無特殊要求，按圖所示選用即可。
第二種：大電流可調穩壓電源電路

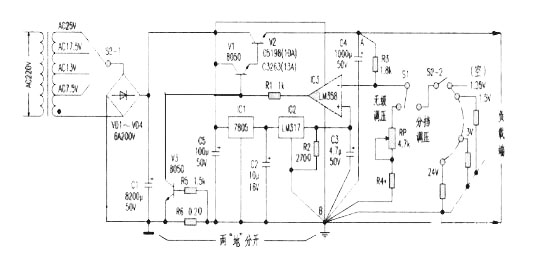

制作的一款帶電壓比較器的高穩定度大電流直流穩壓電路。主要由電源變壓、整流濾波、基準源電路、電壓比較、復合功率調整、過流保護電路等幾部分組成。電源變壓及整流濾波較為簡單，這里不多述。ICl（7805）、IC2（LM317）構成精密基準源；IC3在這里接成反相比較器，作為電壓比較電路，且同相端接入基準源，反相端輸入取樣電壓，經IC3內同相端基準進行比較后，由輸出端輸出比較的結果去控制復合調整管的導通程度，以調整輸出電壓的升降。V1、V2組成復合功率調整電路，將比較器電路的控制電流放大至數安培的負載電流，提高驅動能力。其中V1勿需像普通“串穩”電源那樣增加c、b極間的偏流電阻。V3、R6、R5組成負載過流保護電路，過流取樣電阻R6串在電源負端，不設在穩壓控制之內，使其對穩壓輸出幾乎無影響（針對取樣電阻R6串在調整管輸出端的電路而言）。
電路工作原理：
電源變壓后經整流濾波平滑的直流電壓供給穩壓電路。一路經ICl初步穩壓成5V后再供給IC2穩壓輸出作為基準電壓1．25V，此基準電壓直接供給電壓比較器IC3（LM358）的同相端；而另一路則作為IC3的供電電源。通電時IC3因V1、V2無啟動而截止無輸出，其反相端也無電壓（0V），反相比較器IC3立即會輸出高電壓，使V1、V2迅速導通，穩壓輸出從0V開始上升，經R3、RP、R4分壓取樣后送到IC3反相端的電壓也上升，與IC3的同相端1．25V基準進行電壓比較后，使IC3輸出端電壓下降回落到設定的穩壓值上。當穩壓輸出電壓因負載的接人，會引起電壓有下降趨勢時，其穩定過程是：穩壓輸出↓→IC3反相端電壓↓→IC3反相比較后輸出端↑→V1、V2導通↑→穩定輸出正常。過流保護管V3工作過程：當過流取樣電阻R6上的電壓因負載過重而超過0．7V時，V3導通，將V1的b極接地使輸出電壓下降，達到過流保護目的。
電路特點輸出穩定度高，在額定負載電流和保證調整管V2的正常壓降條件下，其輸出電壓在數字表上絲毫不動（見附表）。
元器件選擇和制作：

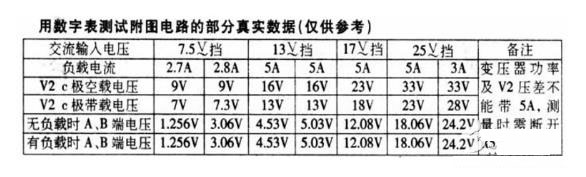

首先要達到大電流穩壓輸出，最起碼電源變壓器功率應相應增大，筆者實驗選用的是一只120VA的變壓器，實際應用可根據需要自行選擇。整流管選6A／200V即可，C1主濾波電解要求：≥8200μF／50V，V2為BVeeo》100V，Icm》10A，Pcm≥100W的硅NPN大功率管，如C5198，C3263等。V1、V3宜選BVeeo≥50V，Icm》IA、Pcm≥0.6W的硅NPN中功率小體積管，β≥180，推薦型號：C8050（國產、進口均可）。ICl為普通三端7805，IC2為LM317。IC3要求單電源運放，且共模電壓為0V溫漂小的。要求IC3供電負端、C3地、R4取樣地、C4地、輸出地（線路板地線寬度為2em）必須連在一起，不宜用跨線，否則無法保證高穩定輸出。附表是脫開過流保護電路（斷開R5一端）所
測的真實參考數據。只要按附圖裝焊無誤，經簡單調試就可投入使用。如果選軍品運放和金屬電阻，穩定度還會更高。

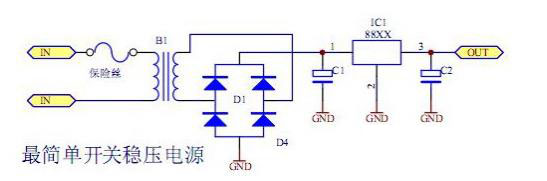

第三種：最簡單開關穩壓電源電路圖
