在電力電子領域，快恢復二極管（Fast Recovery Diode，簡稱 FRD）作為關鍵器件之一，憑借其卓越的反向恢復特性，在高頻開關電路中發揮著不可替代的作用。從功率變換到電機驅動，從光伏逆變到電動汽車充電，FRD 的應用無處不在，為現代電子設備的高效運行提供了堅實保障。

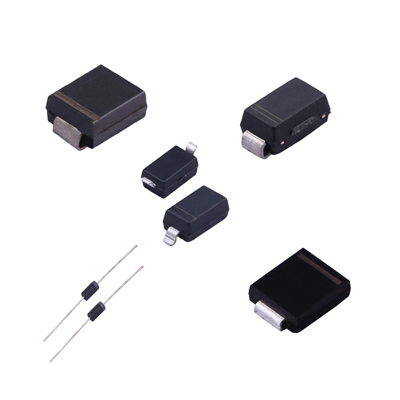

一、快恢復二極管的基本結構解析
快恢復二極管在結構上與普通 PN 結二極管有相似之處，但其內部設計經過特殊優化，以實現更短的反向恢復時間（trr）。以下是其核心結構組成：
外延層：通過在 N 型襯底上生長一層高電阻率的外延層，快恢復二極管能夠實現高耐壓特性。同時，借助壽命控制技術，優化載流子復合速度，進一步提升性能。
載流子壽命控制區：通過摻雜金（Au）、鉑（Pt）或采用電子輻照工藝，調節載流子壽命，從而優化反向恢復特性，減少關斷過程中的能量損耗。
場截止（Field Stop）或軟恢復（Soft Recovery）結構：這些設計有助于減少反向恢復電荷（Qrr），降低開關損耗，并抑制電磁干擾（EMI），提升系統的整體性能和穩定性。
與普通整流二極管相比，快恢復二極管的最大優勢在于其反向恢復時間極短，能夠輕松適應高頻工作環境，滿足現代電力電子設備對高效、快速開關元件的需求。
二、快恢復二極管的關鍵特性詳解
快恢復二極管的性能由多個核心參數決定，這些參數直接影響其在不同應用中的適用性和效率：
反向恢復時間（trr）：這是衡量快恢復二極管性能的關鍵指標，決定了二極管關斷后電流衰減的速度，進而影響開關損耗和電路效率。常規快恢復二極管的 trr 一般在 200-500ns 范圍內，而超快類型可縮短至 25-100ns，極快恢復型號甚至低于 15ns，適用于更高頻率的應用場景，如光伏逆變器、電動汽車充電系統等。
反向恢復電荷（Qrr）：指二極管在關斷過程中釋放的電荷量，與開關損耗和系統效率密切相關。較低的 Qrr 可以顯著減少能量損耗，降低電磁干擾（EMI），提升電路整體性能，尤其適用于高頻功率轉換應用。
正向壓降（Vf）：二極管在導通狀態下產生的電壓損耗，直接影響電路的能量轉換效率。較低的 Vf 有助于減少導通損耗，從而提升整體系統性能。硅基快恢復二極管的 Vf 通常在 1.2V 至 2.5V 之間，而碳化硅（SiC）快恢復二極管因其材料特性，導通壓降更低，可達 1.1V 左右，在高頻、高效應用場景中更具優勢。
dv/dt 承受能力：指二極管在關斷瞬間所能承受的電壓變化速率。較高的 dv/dt 耐受能力有助于降低誤導通風險，減少電磁干擾（EMI），并提升電路的穩定性和可靠性，尤其適用于高頻、高壓功率轉換應用。
三、快恢復二極管的分類與應用場景
根據反向恢復時間、材料特性及具體應用場景，快恢復二極管可以分為以下幾類：
（一）按反向恢復時間分類
標準快恢復二極管（FRD）：反向恢復時間（trr）在 200-500ns 之間，適用于 10-20kHz 的中低頻開關電源。例如，RURG3060 在工業電源和 UPS 系統中較為常見，能夠滿足一般工業環境下的功率轉換需求。
超快恢復二極管（UFRD）：trr 縮短至 25-100ns，適用于更高頻率的應用，如光伏逆變器、電機驅動和開關模式電源（SMPS）。例如，STTH 系列器件在光伏 MPPT 控制電路中表現優異，能夠有效提高能量轉換效率，降低系統損耗。
極快恢復二極管（HyperFast）：trr 進一步降低到 15ns 以下，專為高頻、高效率應用優化。例如，英飛凌（Infineon）HFA 系列在 LLC 諧振電路、電動汽車充電樁等高頻應用中可有效減少開關損耗，提高系統效率，滿足新能源汽車對快速充電和高能效的需求。
（二）按材料體系分類
硅基快恢復二極管：目前市場主流，耐壓范圍 200V-1200V，適用于工業變頻器、UPS 等應用。例如，FFPF12H60S 在工業自動化設備中廣泛應用，能夠提供穩定的功率轉換和可靠的性能。
碳化硅肖特基二極管（SiC SBD）：盡管屬于肖特基二極管類別，但其最大優勢在于幾乎無反向恢復電荷（Qrr），極大減少了開關損耗和 EMI 干擾。因此，在光伏逆變器、DC-DC 轉換器等高頻應用中，SiC SBD 能顯著提升系統效率。例如，Cree 的 C4D 系列因其高耐壓、低損耗特性，在新能源領域應用廣泛，推動了清潔能源技術的發展。
（三）按結構設計分類
軟恢復二極管（Soft Recovery Diode）：優化反向恢復波形，減少 EMI，例如 IXYS 的 DSEL 系列，在音頻設備和通信電源中能夠提供更純凈的信號和更高的效率。
逆導型 IGBT 專用二極管：與 IGBT 集成，優化反向恢復電荷，例如三菱 CM 系列，廣泛用于工業變頻器，能夠提高電機控制的精度和可靠性。
高壓快恢復堆：多芯片串聯設計，提高耐壓能力，例如 Littelfuse 的 SGP 系列，適用于高壓電源，在醫療設備和科研儀器中保障了高電壓下的穩定運行。
四、快恢復二極管的典型應用案例
快恢復二極管憑借其優異的恢復特性，在多個高頻功率轉換應用中發揮著重要作用：
（一）變頻器與電機驅動
在變頻器的 IGBT 驅動電路中，快恢復二極管主要用于吸收 IGBT 關斷時的反向電流，減少過沖，降低開關損耗，提高系統可靠性。合理選擇快恢復二極管可有效優化電路性能，例如，在 1200V IGBT 模塊中配套合適的快恢復二極管，可降低整機能量損耗約 15%，提升功率轉換效率，同時減少 IGBT 的應力負荷，延長設備使用壽命。在工業自動化生產線中，這種優化后的變頻器能夠實現更精確的電機速度控制，提高生產效率和產品質量。
（二）光伏逆變器與儲能系統
在 MPPT（最大功率點跟蹤）電路及 Boost 升壓電路中，低 trr 的 SiC 快恢復二極管可以提高轉換效率。例如，在 60kHz 光伏逆變電路中，STTH 系列二極管可有效降低開關損耗，提高電能轉換效率，使得太陽能發電系統能夠更有效地利用太陽能，減少能源浪費，推動可再生能源的發展。
（三）電動汽車充電樁
在電動汽車充電樁的 LLC 諧振轉換器中，快恢復二極管的反向恢復電荷（Qrr）與電荷復合比（Qc）經過優化后，可有效減少反向恢復損耗，降低電磁干擾（EMI）噪聲高達 6dB。這不僅能提高充電系統的轉換效率，還能增強整體穩定性，使充電過程更高效、更可靠，滿足新能源汽車對快速充電和高能效的需求，推動電動汽車的普及和應用。
（四）高壓電源系統
在 CT 掃描儀、高壓電源等場景中，3000V 耐壓等級的快恢復堆可有效應對高 di/dt 沖擊，例如 Littelfuse SGP 系列。在醫療成像設備中，這種高壓電源系統能夠提供穩定的高電壓，確保成像質量和診斷準確性，為現代醫療技術的發展提供了有力支持。
五、快恢復二極管的未來發展趨勢展望
隨著電力電子技術的持續創新，快恢復二極管正向著更高效、更高耐壓和低損耗方向演進，以適應現代高性能電源系統的需求。未來的發展趨勢主要包括：
GaN（氮化鎵）器件的應用：GaN 基反向導通 HEMT 等新型半導體器件正在不斷優化，具備更快的開關速度和更低的損耗。在高頻、高功率應用中，如矩陣變換器、DC-DC 轉換器，GaN 器件有望替代傳統快恢復二極管，進一步提高系統能效，推動電力電子設備向小型化、高效化方向發展。
更短的 trr 和更低的 Qrr：通過先進的載流子壽命控制技術，快恢復二極管的反向恢復時間（trr）和反向恢復電荷（Qrr）將進一步縮短，以減少開關損耗，提高功率轉換效率，使其更適用于高頻電力電子設備，在 5G 通信基站、數據中心等對能效要求極高的領域發揮更大作用。
更高耐壓與更高頻工作能力：碳化硅（SiC）快恢復二極管正在向更高耐壓（>1700V）和更高開關頻率（>100kHz）方向發展。這將提升其在新能源發電、工業電機驅動、電動汽車電源系統等領域的應用價值，滿足高性能、高可靠性的市場需求，助力全球能源轉型和可持續發展。
六、總結
快恢復二極管是高頻功率轉換電路中的關鍵元件，在變頻器、電機驅動、光伏逆變、電動汽車充電等多個領域都起著至關重要的作用。它能夠有效降低開關損耗，提高系統效率，優化整體能耗表現。隨著 SiC、GaN 等新型半導體材料的不斷應用，快恢復二極管的性能將進一步提升，使其具備更快的開關速度、更低的能耗和更高的可靠性。這些技術進步將推動電力電子行業向更高效、更緊湊、更智能化的方向發展。未來，快恢復二極管將在高性能電源系統和下一代功率轉換設備中展現更廣闊的應用前景，為可再生能源、智能電網和電動汽車等新興市場提供更優的解決方案，助力全球能源轉型和可持續發展。
