    穩壓電路的作用是什么-穩壓電路原理是什么
    穩壓電路是指:在輸入電網電壓波動或負載發生改變時仍能保持輸出電壓基本不變的電源電路。
    穩壓電路分類繁多,可按以下幾種分類:
    按輸出電流的類型分為:直流穩壓電路和交流穩壓電路。
    按穩壓電路與負載的連接方式分為:串聯穩壓電路和并聯穩壓電路。
    按調整管的工作狀態分為:線性穩壓電源和開關穩壓電源。
    按電路類型分為:簡單穩壓電源,反饋型穩壓電源和帶有放大環節的穩壓電路
    穩壓電路的作用是用來穩定電源電路的輸出電壓。由于各種情況,交流電的供電電壓是不穩定的,因此會造成整流濾波電路輸出的直流電壓也不穩定。而另一方面,由于整流濾波電路必然存在內阻,當負載電流發生變化時,輸出電壓也會受到影響而發生變化。為了穩定直流電壓,設計中必須在整流濾波電路之后采用穩壓電路。
    一、什么是簡單穩壓電路

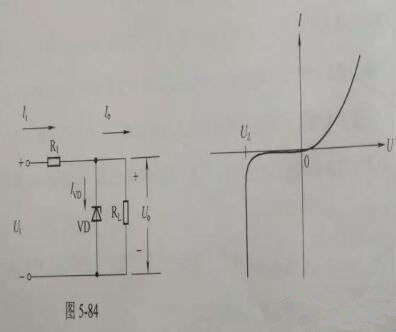

    半導體穩壓二極管在反向擊穿狀態下,具有雖然電流在較大范圍內變化,但其兩端電壓卻基本不變的特性。利用穩壓二極管的這一特性,可以組成簡單穩壓電路。電路如下圖所示,穩壓二極管VD與負載電阻RL并聯,VD上電壓即是輸出電壓U0,R1為限流電阻。穩壓二極管工作于反向擊穿狀態,其反向擊穿電壓即是穩定電壓U2,如圖5-85伏安特性曲線所示,在UZ處,電流在較大范圍變化時,電壓基本不變。
    穩壓電路
    簡單穩壓電路的特點是電路簡單,但輸出電壓不可調、輸出電流受穩壓二極管的限制,僅適用于要求輸出電流較小的場合。
    2. 什么是串聯型的穩壓電路

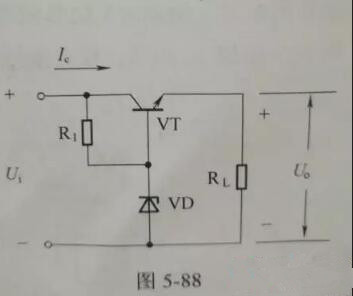

    串聯型穩壓電路如圖所示,晶體管VT為自動調整元件,由于調整元件串聯在負載回路中,因此稱為串聯型穩壓電路。VD為穩壓二極管,為調整管VT提供穩定的基極電壓。R1為穩壓二極管的限流電阻,RL為負載電阻。Ui為輸入電壓,U0為輸出電壓,IC為輸出電流。
    穩壓電路
    串聯型穩壓電路穩壓精度較高,可以輸出較大的直流電流,還可以做到輸出直流電壓連續可調,因而得到廣泛的應用。
    采用集成穩壓器構成的穩壓電路,具有電路簡單、穩定度高、保護電路完善的特點,因此在實際電路中得到了非常廣泛的應用。
