一般情況下導致快恢復二極管損壞的原因無非以下幾點：
1.使用電壓過高，超過快恢復二極管的反向擊穿電壓，被擊穿。
2.電流過大，通過快恢復二極管的電流長時間超過其額定電流，過熱燒毀，這個是比較常見的原因。
3.買到低頻二極管用在高頻電路中，造成二極管過熱燒毀。
4.快恢復二極管規格型號不符。更換新二極管時錯將工作參數不符合要求的管子換上或者接線錯誤，造成二極管管擊穿損壞。
5.電路板短路，用蒸汽清潔的電路板后，沒有晾干，由水造成電路短路故障而造成的。請?jiān)谟谜羝鍧嵑?，再用壓縮空氣吹一遍再檢測應該可以避免這種損壞。防止快恢復二極管炸管措施快恢復二極管擊穿后，相當于輸出電容并接在變壓器次級，這個擊穿與輸出短路有本質上的不同整流管擊穿后相當于短路了變壓器副邊，最直觀的是原邊電感量也就沒有了（除了極小的漏感）這時候IC的VCC依然存在，于是，原邊MOS會在一個周期之內炸掉在輸入電壓比較高的時候，VCC殘留電壓可以視為越高，VCC維持時間越長，并且在副邊被短路的時候短路電流越大，在輸入電壓較低的時候，VCC電壓相對更低，VCC更快落到UVLO以下，這個是次要，最主要是此時流過MOS的電流減小，所以不一定會炸機而在輸出短路時，短路的是輸出電容，變壓器原邊電感量依然存在，此時IC會把duty拉到更大位置，在一個至幾個周期就會導致變壓器原邊電流上升到觸發Isense保護，所以設計恰當?shù)脑捠遣粫C(jī)的。

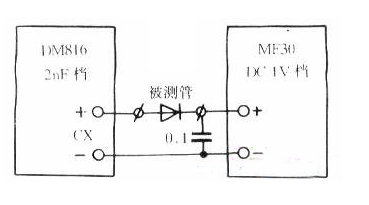

購買快恢復二極管時判別其真?zhèn)蔚姆椒ㄎ覀冊跈z修中發現某些冒牌大屏幕彩電的行阻尼管竟是普通品，使用不久即燒毀，并禍及枕校電路。某些市售的快速恢復二極管（下文簡稱快速管）也有假貨，這里介紹識別其真?zhèn)蔚囊环N嘗試。準備兩塊萬用表，一塊為帶電容擋的數字表，選用“2nF”擋輸出400Hz方波；另一塊為指針表，選用直流1V擋測整流輸出電壓Uo。將兩塊萬用表與一只0.1μF電容按下圖所示連接。 實驗中將欲測快速管一一接人被測管位。實際檢測Uo值列入下表。由此看出，快速管的Uo至少比普通管要高0.03V，這一差別反映到MF30的表盤分度上僅差1.5個分格，讀數時要仔細。用這個方法，我們還可以從普通1N4007整流管中，挑選有快速恢復功能者應急使用。先測出普通1N4007的Uo值作為參照值，記作UN。再將欲識別的管子接入電路測出其Uo，如果Uo≥1.3UN，則此管具有快速恢復特性。注意，UN并非唯一定值，要受溫度、萬用表型號等影響，故要經常復測，當時對比。
