快速二極管也叫快恢復二極管，一般用在開關電源等高頻電路作整流二極管用，普通整流管的響應速度慢，而且一般都是低頻管，用在高頻電路容易燒毀。快速二極管做成三只腳，是利用三極管的封裝框架，有的是其中一個腳是懸空的，有的是其中兩個腳短接的，也有的是兩個二極管封裝在一起的，也叫半橋。

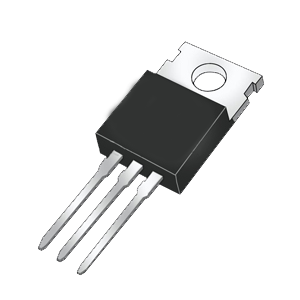

三只腳的快恢復二極管如快恢復二極管常用的TO-220封裝有分為兩個腳TO-220AC與三個腳TO-220AB，TO-220AC封裝里面一般只有一個芯片，所以它只需要兩個腳位就可以，一個腳為正極，一個腳位為負極；而TO-220AB封裝不同于TO-220AC的，它里面是擁有著兩個芯片，所以除了一個腳為正極，一個腳為負極，還需要一個腳來把兩個芯片連接在一起，就是例圖上樣板中間的腳位，它是顯示為正極的?？旎謴?fù)二極管三只腳的接法如下：
三個腳的二極管是兩只二極管的組合,是雙繞組（有中間抽頭）變壓器的全波整流橋,中間一個電極是直流輸出的正極，兩邊分別接變壓器.
