半導體三極管，亦稱雙極型晶體管，是一種能夠控制電流的半導體器件。它不僅可以將微弱信號放大為幅度較大的電信號，還可用作無觸點開關。三極管的工作狀態可分為靜態和動態兩種：靜態是指未加信號時三極管的直流工作狀態，此時各極電流稱為靜態電流；而動態工作狀態則是在加入交流信號后，三極管的工作電流隨信號變化的狀態。
一、三極管電路分析的四個步驟
1. 直流電路分析
直流電路分析旨在明確直流工作電壓如何施加到三極管的集電極、基極和發射極上。主要通過以下兩條直流電路進行分析：
集電極與發射極之間的直流電路
基極直流電路
分析時，可將電路中的電容視為開路，因其具有隔直特性。這樣可簡化為直流等效電路，便于直觀分析直流電壓和電流的分布。
2. 交流電路分析

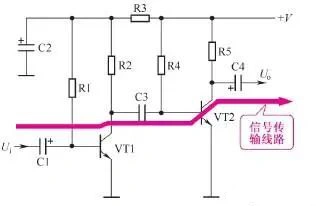

交流電路分析聚焦于交流信號的傳輸路徑，即信號從何處輸入放大器、經過哪些元器件處理以及最終從何處輸出。
同時需關注信號在傳輸過程中的變化情況，例如在哪些環節被放大、衰減或補償等。
同時需關注信號在傳輸過程中的變化情況，例如在哪些環節被放大、衰減或補償等。

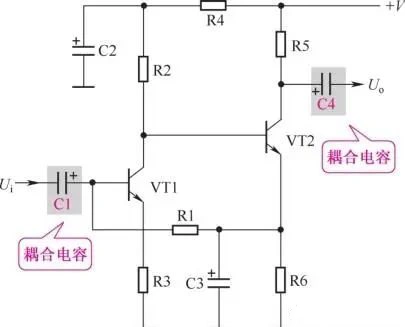

例如，在某放大器電路中，信號依次經過耦合電容 C1、三極管 VT1、耦合電容 C3、三極管 VT2 和耦合電容 C4。其中，耦合電容僅起傳輸信號的耦合作用，對信號無放大或衰減影響；而三極管 VT1 和 VT2 則對信號起到放大作用。
3. 元器件作用分析
元器件特性是電路分析的核心依據。分析元器件作用時，應依據其主要特性進行。例如，耦合電容憑借隔直通交的特性，可讓交流信號無損耗通過，同時隔斷直流通路。
每個元器件在電路中都有其特定作用，可能是一種或多種。在電路分析中，需明確每個元器件的具體功能。掌握元器件作用后，可采用簡化分析方法，無需對每個同類元器件都進行重復分析。如已熟悉耦合電容的作用，后續遇到類似情況可直接應用已有結論。
4. 修理識圖方法
修理識圖主要用于檢修電路故障，需在充分理解電路工作原理的基礎上進行。故障檢修時，可根據故障現象，有針對性地選擇電路中的關鍵元器件進行分析，無需對每個元器件都進行全面的故障排查。
關鍵測試點的確定是修理識圖的核心。例如，在單級放大器中，三極管的三個電極是關鍵測試點，

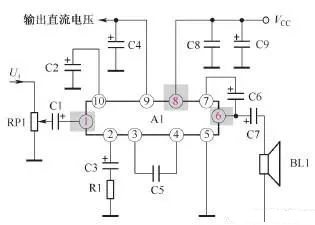

主要用于測量直流工作電壓；而在集成電路中，關鍵測試點包括電源引腳、輸入信號引腳和輸出信號引腳等。例如，電路中的⑧腳是電源引腳，①腳是信號輸入引腳，⑥腳是信號輸出引腳。
主要用于測量直流工作電壓；而在集成電路中，關鍵測試點包括電源引腳、輸入信號引腳和輸出信號引腳等。例如，電路中的⑧腳是電源引腳，①腳是信號輸入引腳，⑥腳是信號輸出引腳。
5. 三極管基極偏置電路分析
分析基極偏置電路時，可遵循以下步驟：
在電路圖中找到三極管的電路符號，并確定其基極位置。
從基極出發，找出與基極和電源端（+V 端或 -V 端）相連的所有元器件，以及與基極和地端相連的所有元器件，這些元器件構成偏置電路的主體。
在偏置電路中，電阻可能參與偏置，而電容因隔直作用可視為開路，分析時可忽略電容的影響。

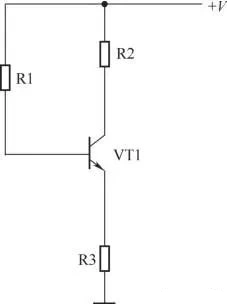

確定偏置電路中的元器件后，分析基極電流回路。例如，直流工作電壓 +V 經偏置電阻 R1 流向三極管 VT1 的基極，再從基極流向發射極，經發射極電阻 R3 最終流向地端。
