一、單相 220V 電機接線方法
單相 220V 電機主要適用于家庭常規插座電源，其接線方法如下：
（一）識別電容端與公共端
單相電機通常配備三根線：公共端（通常為黑色）、電容端（常見的顏色為紅色和黃色）。在接線前，需利用萬用表測量電阻來確定電容端。電阻值最大的兩根線即為電容端。
（二）接線步驟
將公共端連接到零線上。
把啟動電容連接到電容端。
將火線連接到電容端的任意一端：
若火線連接到紅色線，電機將正向旋轉。
若火線連接到黃色線，電機則會反轉。
（三）示例與驗證
若電機的正反轉方向不符合需求，只需交換電容端的兩根線即可輕松改變旋轉方向。
若電機無法啟動，應立即檢查電容是否損壞或繞組是否燒毀。可通過測量電阻值來判斷，正常情況下電阻值應符合主副繞組之和。
二、三相 220V 電機接線方法
三相 220V 電機適用于三相電源，其接線方法如下：

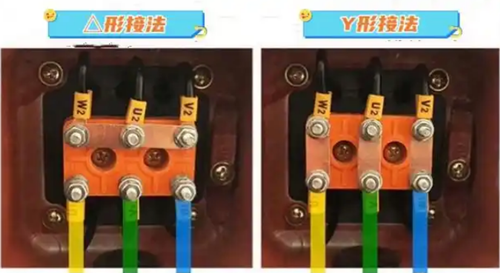

（一）三角形接法（△接法）
適用場景 ：適用于三相 220V 電源環境（非家庭單相電）。
接線方式 ：通過短路片實現 W2-U1、U2-V1、V2-W1 的連接，并將三相電源接入這三組端口。
（二）注意事項
若錯誤地使用星型接法（Y 型），會導致電壓降至 127V，從而引發電機無法啟動或燒毀的風險。
若需在家庭單相 220V 電源下驅動三相電機，必須借助額外設備（如單相變頻器或電容）進行供電方式轉換。然而，這種方式可能會降低電機的效率和功率。

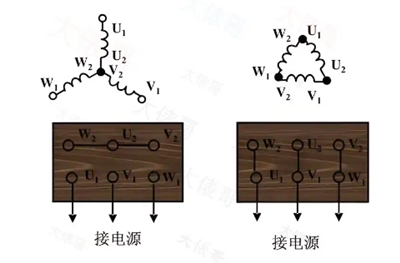

三、220V 電機接線圖解析
220V 電機通常指的是線電壓為 220V 的三相交流異步電動機。電機的接線包括電機電源線和內部接線，內部接線一般采用三角形（△）接法或星型（Y）接法。在進行接線操作時，必須參考電機銘牌上的接線圖，因為不同電機的內部繞組接線方式存在差異，而△接法或 Y 接法的選擇主要依據電動機的電源電壓。
（一）星型接法（Y 型接法）
適用場景 ：一般用于 3KW 以下的小功率三相異步電動機。
接法原理 ：三相電動機內部有三個繞組，星型接法是將三個繞組的一端連接在一起，形成一個中性點。由于三相電動機的三個繞組電阻相等，且 380V 三相電源的線電壓平衡，中性點的電壓為 0。此時，每個繞組上實際加載的電壓為 220V。
應用實例 ：基于這一原理，在某些特殊情況下，如 220V 燈泡缺少零線時，也可采用星型接法，利用 380V 電源為燈泡供電。此時，燈泡能夠正常工作，因為每個繞組上的電壓仍為 220V，符合燈泡的額定電壓要求。

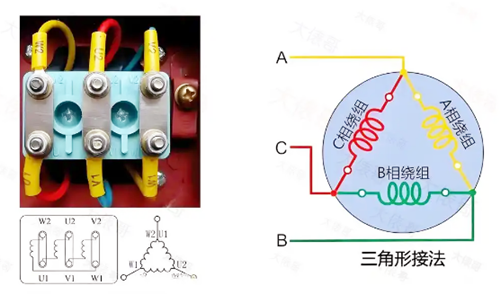

（二）三角形接法（△接法）
適用場景 ：通常用于 4KW 以上的三相異步電動機。
接法原理 ：與星型接法不同，三角形接法是將三個繞組的首尾依次相連，形成一個閉合的三角形。在這種接法下，每個繞組的兩端都是火線，因此每個繞組上的電壓為 380V。
特點 ：由于每個繞組承受的電壓較高，三角形接法適合大功率電機，能夠提供更大的啟動轉矩和運行功率，滿足重載啟動和高功率輸出的需求。
