當電路的電源接反，如正極線錯誤連接到地，負極線連接到電路的Vcc時，可能導致電路和昂貴組件的損壞，甚至毀壞電源本身，尤其對于電池供電的電路，這種錯誤還可能引發冒煙、起火等嚴重安全隱患。因此，設計人員有責任在電路輸入端集成額外的安全電路，即反極性保護電路，以應對可能的人為錯誤。
一、反極性保護的多種實現方案
（一）機械式電池反極性保護
許多電池供電設備采用特殊類型的電池連接器，這種設計在機械上不允許電池連接器以相反順序連接，從而在源頭上防止電池極性錯誤連接，這是一種簡單而有效的機械防護措施。
（二）肖特基二極管保護方案及其局限性

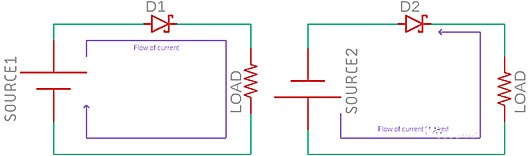

肖特基二極管可與電源軌串聯使用，在反極性條件下產生反向偏置，進而斷開電路。正常連接時，電流可正常流過肖特基二極管；而在反極性連接時，二極管阻止電流流動，保護電路。然而，此方案存在明顯缺點：由于負載電流持續流經肖特基二極管，電路效率受到負面影響；且由于二極管的正向壓降，輸出電壓低于輸入電壓，限制了其在對電壓要求嚴格的應用場景中的使用。
二、基于MOSFET的反極性保護電路：高效且精準的解決方案
采用簡單的PMOS或NMOS構建反極性保護電路是一種更優的選擇，尤其推薦使用PMOS。PMOS能夠在檢測到反極性時切斷正軌，使電路無法獲得電壓，相較于切斷負軌的NMOS，其在高直流電壓工作場景下產生有害后果的可能性更小，為電路提供更安全的保護機制。
（一）PMOS反接保護電路工作原理

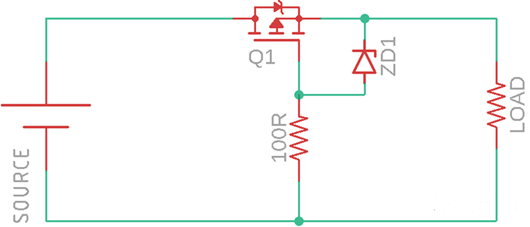

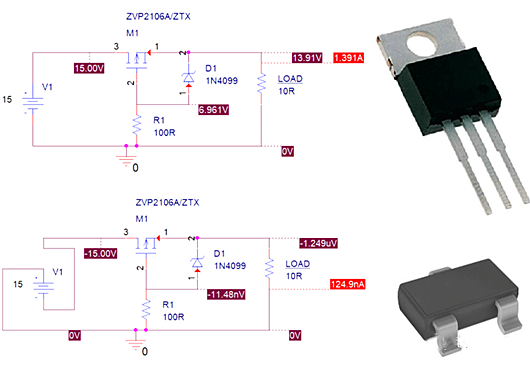

PMOS反接保護電路中，PMOS充當電源開關，控制負載與電源的連接或斷開。在正確的電源連接情況下，MOSFET因合適的VGS（柵極到源極電壓）而導通，允許電流正常流動；而在反極性情況下，柵極到源極電壓過低，MOSFET無法導通，從而將負載與輸入電源斷開，實現對電路的保護作用。
（二）關鍵元件功能解析
電路中的100Ω電阻與齊納二極管相連，構成MOSFET柵極的保護網絡。齊納二極管在此發揮關鍵作用，它能夠有效限制柵極所承受的電壓，防止其遭受過壓損壞，確保MOSFET在各種工作條件下穩定可靠運行。
三、總結
反向極性保護電路對于各類電子設備的安全運行至關重要。從機械式的電池連接器設計，到基于肖特基二極管的簡單保護方案，再到高效精準的MOSFET反接保護電路，設計人員需根據具體應用場景和性能需求，選擇最合適的反極性保護策略。其中，基于PMOS的反極性保護電路以其高效率、精準保護和適應性，成為眾多方案中的優選，為電子設備的穩定運行和長期可靠性提供堅實保障，尤其適用于對電壓要求嚴格且需要高效能保護的復雜電子系統。
