在電路理論中，純電阻電路與非純電阻電路是兩種基本且重要的電路類型。以下將深入分析其特點、區別以及相關公式。
一、純電阻電路詳解

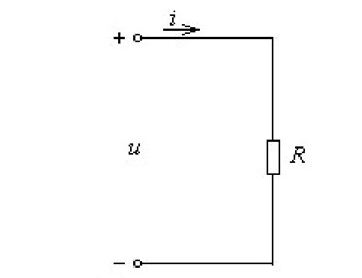

純電阻電路是指電路中僅含有電阻元件，或者雖包含電感和電容元件，但其對電路的影響可忽略不計的電路。在純電阻電路中，電壓與電流具有相同的頻率且相位完全一致。電阻元件將從電源獲取的能量全部轉化為內能，即電能僅轉化為熱能，而無其他形式的能量轉換。
例如，一個簡單的電阻絲加熱電路，電能全部用于產生熱量，這便是典型的純電阻電路應用場景。
例如，一個簡單的電阻絲加熱電路，電能全部用于產生熱量，這便是典型的純電阻電路應用場景。
一個典型的純電阻電路可由電池、開關和電阻器構成。當開關閉合時，電路形成閉合回路，電流開始流動，并在電阻上產生電勢降；而當開關斷開時，電路路徑被切斷，電流停止流動，電阻不再消耗電能。
二、非純電阻電路剖析
非純電阻電路則包含除電阻外其他類型的負載，如電動機、電風扇等。這些電路在運行過程中，除了將部分電能轉化為熱能外，還會將另一部分電能轉化為其他形式的能量，如機械能、光能等。以電動機為例，電能不僅轉化為電機繞組的熱能，更重要的是轉化為電機旋轉的機械能，驅動機械設備進行做功。
三、純電阻與非純電阻電路的公式及其適用性
（一）純電阻電路中的公式

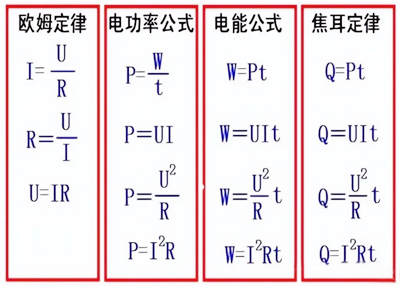

在純電阻電路中，歐姆定律和焦耳定律均成立。歐姆定律描述了電壓、電流和電阻之間的關系，公式為 U = IR；焦耳定律描述了電能轉化為熱能的過程和數量，公式為 Q = I²Rt。焦耳定律的原始形式 Q = I²Rt 在幾乎任何電路中都可使用，但在純電阻電路中具有更直接的應用和更明確的物理意義。
其他與純電阻電路相關的公式還包括：
電功率公式：P = UI = U²/R = I²R。其中，P 表示電功率，U 表示電壓，I 表示電流，R 表示電阻。這表明在純電阻電路中，電功率全部轉化為熱功率。
電熱公式：Q = W = I²Rt，其中 W 表示電功，即電能轉化為熱能的量度。這說明在純電阻電路中，電功與電熱相等，電能全部轉化為熱能。
（二）非純電阻電路中的公式
在非純電阻電路中，電能一部分轉化為熱能，另一部分則轉化為其他形式的能量。因此，其相關公式與純電阻電路有所不同：
電壓與電流的關系不再遵循簡單的歐姆定律形式，通常 U ＜ IR，這是因為部分電壓降在了非電阻元件上。
電功率公式：P = UI，此時 P 表示總的電功率，其中包括熱功率和其他形式功率的總和。
電熱公式：Q = I²Rt，與純電阻電路中的電熱公式相同，僅計算電阻部分產生的熱能。
需要注意的是，不包含電阻的公式，如 P = UI、W = UIt、P = W/t 等，在純電阻和非純電阻電路中都適用。這是因為這些公式描述的是電能、電功和電功率的基本定義和關系，與電路中是否包含電阻以外的元件無關。而包含電阻的公式，如 P = I²R、W = I²Rt、R = U/I、R = U²/P、Q = I²Rt 等，僅適用于純電阻電路，因為在非純電阻電路中，電阻并非電能轉化的唯一途徑，這些公式不能完整地描述整個電路中的能量轉化情況。
四、純電阻與非純電阻電路的實際應用與注意事項
（一）純電阻電路的應用場景
純電阻電路廣泛應用于各種加熱設備，如電爐、電熱水器、電熱毯等。這些設備的核心需求是將電能高效地轉化為熱能，為人們提供熱量。此外，純電阻電路也常用于一些簡單的信號處理和測量電路中，如電壓分配器、電流限流器等，利用電阻的特性來實現特定的電路功能。
（二）非純電阻電路的應用場景
非純電阻電路的應用范圍更為廣泛，涵蓋了各種電動設備和電子系統。例如，電動機在工業生產和日常生活中被大量用于驅動各種機械裝置，如水泵、風機、機床等；電風扇用于空氣循環和降溫；熒光燈、LED 燈等照明設備中也包含非純電阻電路，將電能轉化為光能和熱能。此外，各種電子設備中的濾波電路、振蕩電路等也屬于非純電阻電路，利用電感和電容的特性來實現信號的處理和生成。
（三）注意事項
在實際電路設計和應用中，需要根據電路的類型和功能需求，合理選擇和配置元件。對于純電阻電路，主要關注電阻的功率等級和耐壓值，確保電阻能夠在額定參數下穩定工作，避免過熱損壞。同時，要考慮到電路中的電壓降和電流分布，以滿足負載的需求。
對于非純電阻電路，除了電阻元件外，還需要考慮電感和電容等元件的參數和特性。例如，在電動機電路中，要關注電動機的啟動電流、轉矩特性、效率等指標，合理選擇電機的型號和配套的控制電路。在電子電路中，要注意濾波電路的截止頻率、振蕩電路的穩定性等，以保證電路的正常運行和性能指標的達成。
此外，在分析和計算電路時，要明確公式的適用范圍，避免誤用。對于純電阻電路，可以充分利用歐姆定律和焦耳定律等公式進行詳細的分析和計算；而對于非純電阻電路，則需要結合電路的具體拓?fù)浣Y(jié)構和元件特性，采用更為復雜的電路理論和分析方法，如交流電路分析中的相量法、復阻抗法等，才能準確地描述和計算電路中的電壓、電流、功率等參數。
綜上所述，純電阻電路與非純電阻電路在結構、能量轉化特點以及適用公式等方面存在顯著差異。深入理解和掌握這兩種電路的特點和分析方法，對于電路設計、故障排查以及設備應用等方面都具有重要意義。在實際工作中，應根據具體的需求和電路情況，合理地選擇和運用相關知識，確保電路系統的安全、穩定和高效運行。
