在電子電路中，“地” 是一個至關重要的概念，它為電路提供了穩定的參考電位和電流回流路徑。根據不同的應用場景和功能需求，電路中有多種類型的“地”，包括電源地、信號地、數字地和模擬地等。這些“地”在電路中扮演著不同的角色，確保電路的正常運行和性能穩定。
一、“地”的基本概念

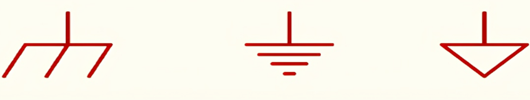

“地”（Ground）在電路圖和電路板上通常用符號“GND”表示，代表地線或零電位線。
它是電路中的公共端，為電路提供了一個基準電位。然而，這個“地”并不一定是實際意義上的大地，而是一個假設的參考點。在某些情況下，為了安全和電路性能的需要，會將電路的“地”與大地連接，但在其他情況下則不需要。
它是電路中的公共端，為電路提供了一個基準電位。然而，這個“地”并不一定是實際意義上的大地，而是一個假設的參考點。在某些情況下，為了安全和電路性能的需要，會將電路的“地”與大地連接，但在其他情況下則不需要。
“地”的經典定義是“作為電路或系統基準的等電位點或平面”。這個基準點為電路中的各個元件提供了一個共同的參考電位，使得電流能夠在電路中正常流動，并確保電路的穩定性和可靠性。
二、信號地（Signal Ground）
信號地，也稱為參考地，是電路中信號回路的公共段，為信號提供零電位的參考點。它的圖形符號通常表示為“⊥”。信號地的主要作用是為電路中的信號提供一個穩定的參考電位，確保信號的準確傳輸和處理。
信號地與其他地的區別
電源地（Power Ground）
電源地是連接電源回路的地節點，通常用于連接電源的負極。它是電路中電源信號的參考點，負責穩定電源電壓，防止電源雜波對電路的影響。與信號地相比，電源地流過的電流較大，對電流的承載能力要求更高。

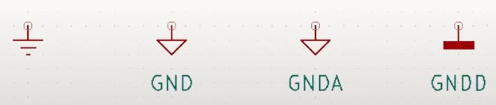

數字地（Digital Ground）
數字地是連接數字回路的地節點，用于連接所有數字電路元件的地線。它是數字信號的參考點，負責穩定數字信號的電平，防止數字信號的串?dāng)_和干擾。數字地通常需要與模擬地隔離，以避免數字信號的噪聲對模擬信號的影響。
模擬地（Analog Ground）
模擬地是連接模擬回路的地節點，用于連接所有模擬電路元件的地線。它是模擬信號的參考點，負責穩定模擬信號的電平，避免模擬信號的噪聲和干擾。模擬地需要保持高度的穩定性，以確保模擬信號的精度和可靠性。
三、信號地（SGND）與電源地（GND）的區別
要求不同
信號地（SGND）要求較高，因為信號通常比較弱，容易受到干擾。而電源地（GND）由于流過的電流較大，本身可能攜帶一定的噪聲，因此要求相對較低。
流過的電流大小不同
信號地（SGND）流過的電流較小，通常用于連接傳感器等信號源的地線。電源地（GND）流過的電流較大，用于連接電源回路的地線。
路徑不同
信號地（SGND）對應的是芯片或模塊間通信信號回流所流過的路徑，確保信號的準確傳輸。電源地（GND）對應的是電源回路電流的路徑，為電源提供回流路徑。
在實際電路設計中，信號地（SGND）和電源地（GND）通常不能共用。這是因為電源地（GND）上流過的大電流會產生電壓差，引起干擾，可能導致信號產生誤判，例如將高電平誤判為低電平。
四、合理使用地線
在電子電路中，雖然不同的地線（如信號地、電源地、數字地和模擬地）通常是連接在一起的，但它們在電路中的作用是不同的。因此，在電路設計中，需要根據不同的信號類型和需求，合理地使用這些地線，以確保電路的正常工作和性能穩定。
合理使用地線可以有效減少電路中的噪聲和干擾，提高電路的可靠性和穩定性。例如，在混合信號電路中，應將模擬地和數字地分開，最后在一點連接，以避免數字信號對模擬信號的干擾。同時，信號地和電源地也應盡量分開，避免大電流對信號的干擾。
總之，了解和正確使用不同類型的“地”是電子電路設計中的關鍵環節，對于提高電路性能和可靠性具有重要意義。
