貼片電阻阻抗特性詳解

在電子電路領域，貼片電阻發揮著舉足輕重的作用，其阻抗特性更是直接左右著電路的工作表現。阻抗這一概念，不僅僅是對電阻的簡單反映，還會受到電路設計、頻率、材料等多種復雜因素的綜合影響。本文將深入探究貼片電阻阻抗的形成原理以及影響其表現的主要因素。

一、電阻性阻抗基礎解析

電阻作為限制電流流動的元件，而阻抗則是用于描述限制電流范圍的更全面概念。從數學角度來看，阻抗是一個復數，它既涵蓋了電阻（主要阻擋直流電部分），又包含了電感和電容的影響。尤其在交流電環境中，阻抗的大小直接決定了電流流經電阻器的難易程度。

對于片式電阻器而言，其阻抗特性是由電流頻率、材料屬性、結構設計等多方面因素共同嚴格確定的。換句話說，阻抗不僅僅是單一的電阻值所能代表的，它是多種物理特性的綜合體現。

二、片式電阻器的結構與材料特性

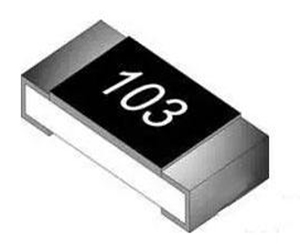

片式電阻器的典型結構是以陶瓷為基礎，主要包含基板、電阻材料、電極以及保護層這幾個關鍵部分。不同的材料因其獨特的電阻率和溫度系數，會對阻抗產生差異性影響。

當前常見的片式電阻材料主要包括碳膜、金屬膜以及合金等類型。其中，金屬膜電阻憑借較高的穩定性以及較低的溫度系數優勢，被廣泛應用于精密電路之中；而碳膜電阻器雖然在成本上更具競爭力，但其阻抗特性容易受到溫度變化以及使用環境條件的影響。

進一步而言，貼片電阻的阻抗并非僅由標稱阻值所決定，而是受到多種因素的綜合作用。在交流電路場景下，當電流流經貼片電阻時，電阻不僅會產生阻礙電流的作用，還會引發電流的變化。特別是在高頻電流情況下，電阻器的電感特性會對電流流動產生顯著影響，從而導致阻抗增加。電磁感應現象在這一過程中扮演了關鍵角色。隨著頻率的升高，電阻器內部的電磁感應效應愈發明顯，同時，頻率選擇、片式電阻器的尺寸及其封裝形狀等因素也會對最終的阻抗特性產生影響。

此外，當電路中引入電感或電容元件時，片式電阻的阻抗特性將由這些元件與電路中其他元件之間的相互作用所決定。例如，在電阻局部化情況下的電路設計，或者較長的電路走線所引入的寄生電感等，都會進一步改變阻抗特性。

三、影響貼片電阻阻抗的關鍵因素

頻率影響 ：貼片電阻的阻抗特性與信號頻率之間存在著緊密關聯。在低頻環境下，片式電阻器的阻抗表現得更像是一個純電阻，此時電磁感應的影響相對較小。然而，隨著頻率的逐漸增加，電磁感應效應會變得越發顯著，進而導致阻抗也隨之增加。因此，電阻器的頻率響應特性成為設計過程中必須重點考量的關鍵要素。

電流波形影響 ：交流電的波形特征同樣會對電阻器的阻抗產生影響。以正弦信號為例，其對阻抗的影響機制比直觀認知要更為復雜。在計算阻抗時，需要綜合考慮更多的變量因素。

環境溫度因素 ：溫度的變化會直接作用于貼片電阻的阻抗。當電路處于溫度波動較大的環境中運行時，電阻的溫度系數成為確保電路穩定性的重要考量參數。此外，電路布局設計也會對貼片電阻的阻抗產生間接影響。電路中較長的電線或者過多的連接點會引入額外的寄生電感和電容，進而干擾阻抗性能。尤其是在高頻電路中，寄生效應表現得尤為明顯，因此，合理的布局設計對于維持阻抗的一致性具有不可替代的重要性。

電源與負載特性影響 ：電源的穩定性以及負載類型同樣會對貼片電阻的阻抗產生影響。一旦電源出現不穩定狀況，電流將會出現大幅波動，這種波動會進一步改變電阻器的阻抗。同時，負載阻抗還會與片式電阻器阻抗相互作用，從而影響到功率傳輸效率。

四、阻抗測量與優化策略

在實際工程應用中，測量貼片電阻的阻抗往往需要借助示波器、頻響分析儀等高精度儀器設備。阻抗的計算通常是依據電壓與電流的比值來進行的，設計人員可以根據具體的測量需求選擇最為合適的測量方法。

通過對貼片電阻阻抗形成原理的深入理解，以及對電阻材料、工作頻率、溫度變化、電路布局等多種影響因素的全面把握，設計人員能夠在電子電路設計過程中更加精準地選擇合適的元件，并制定出有效的設計解決方案。這不僅有助于提高電路的整體性能和穩定性，還能充分挖掘電路中貼片電阻的性能潛力，實現電路設計的最優化目標。
