    設計整流二極管電路時需要注意哪些關鍵因素

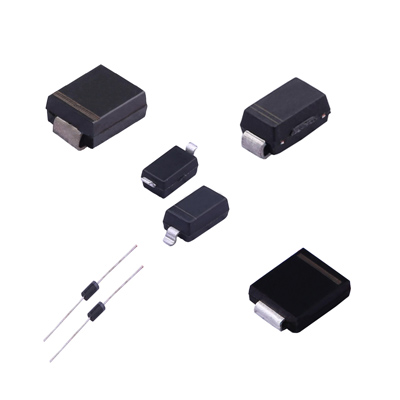

    整流二極管
    整流二極管作為電子電路中的關鍵元件,其主要功能是將交流電轉換為直流電。在電源適配器、工業電源、汽車電子等應用中,整流二極管的選擇與電路設計直接影響系統的性能、穩定性和壽命。因此,在設計整流二極管電路時,需要綜合考慮多個關鍵因素,以確保電路的可靠性和高效性。
    一、整流二極管的選擇
    電流承載能力
    選擇額定電流大于實際工作電流的二極管,避免過熱損壞。例如,在大功率整流電路中,肖特基二極管因其低正向壓降和高效率成為理想選擇。
    反向耐壓
    確保二極管的耐壓能力足夠高,以承受交流輸入時的反向電壓。例如,在220V AC輸入的整流電路中,二極管的反向耐壓通常需要高于300V,以確保安全裕度。
    反向恢復時間
    在高頻整流電路中,選擇反向恢復時間短的二極管可以減少開關損耗,提高轉換效率。例如,在開關電源中,超快恢復二極管或肖特基二極管優于普通硅整流二極管。
    二、電路拓撲結構
    單相與三相整流
    根據實際需求選擇單相或三相整流拓撲。單相橋式整流適用于低功率應用,而三相整流適用于工業設備,提供更平穩的直流輸出并降低紋波。
    全波與半波整流
    半波整流電路簡單但輸出脈動較大;全波整流(如橋式整流)輸出更穩定。例如,在手機充電器中,通常采用橋式整流來提高直流電的質量。
    三、電路優化與保護
    濾波電路
    整流后的直流電需經過濾波處理以減少紋波。常見的濾波方式包括電容濾波、電感濾波或LC組合濾波。例如,在開關電源中,大容量低ESR電解電容可有效減少紋波,提高輸出穩定性。
    熱管理
    在大功率應用中,合理選擇散熱片或風冷系統,確保二極管工作溫度在安全范圍內。例如,在LED驅動電源中,工程師通常為整流橋增加散熱片以提高散熱效率。
    過壓與過流保護
    加入保護措施防止過載或瞬態浪涌損壞二極管。例如,使用TVS二極管防止高壓浪涌,或在電源輸入端增加熔斷器提供過流保護。
    四、測試與驗證
    靜態測試
    測量整流后的輸出電壓、紋波幅度及二極管的正向壓降,確保符合設計規范。例如,工程師常使用示波器觀察輸出波形,判斷是否存在異常波動。
    動態測試
    測試整流電路在不同負載條件下的表現。例如,在高功率電源設計中,評估二極管在不同負載下的溫升情況及可靠性。
    保護電路測試
    確保保護電路在異常情況下正常工作。例如,模擬電網浪涌測試TVS二極管的保護效果,或通過短路測試評估熔斷器的響應速度。
    五、遵循安全標準
    電氣安全要求
    確保電路設計符合相關電氣安全標準,如絕緣設計、接地要求和耐壓測試。例如,在醫療電子設備中,整流電路需滿足IEC 60601標準。
    電磁兼容性(EMC)
    采取合理的PCB布局、屏蔽措施及使用共模電感來降低EMI干擾。例如,在工業控制設備中,增加LC濾波器減少電磁干擾對周圍設備的影響。
    六、總結
    整流二極管電路的設計需要綜合考慮器件選型、電路結構、散熱與保護、測試驗證以及安全標準等多個方面。通過合理優化這些因素,可以顯著提高電路的效率和可靠性,延長設備使用壽命,并確保安全性。在實際應用中,工程師需結合具體的工作環境和需求,選擇最合適的整流方案,以確保電路性能達到最佳狀態。
