MOS管保護措施,提升電路可靠性與穩定性
MOS管保護措施

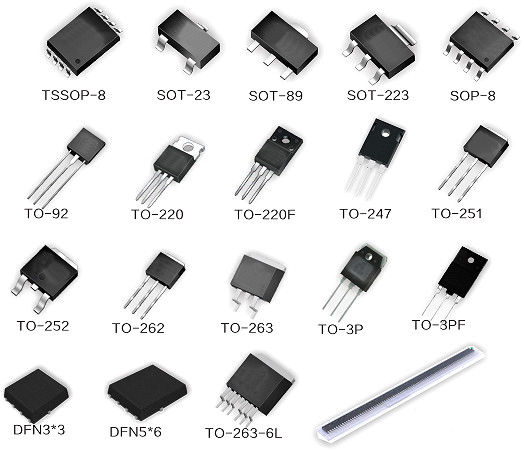

在電子電路設計中,MOS管作為核心功率器件,廣泛應用于開關電源、功率放大器、電機驅動等高功率場景。然而,MOS管在實際工作過程中面臨諸多挑戰,如耐壓能力有限、易受瞬態電壓沖擊和過流損壞等問題。為確保電路的穩定運行和 MOS 管的可靠性,采取合理的保護措施至關重要。
一、MOS 管過電壓防護策略
MOS 管在工作時可能遭遇不同類型的過電壓,包括柵極過電壓和漏源極過電壓,這些過電壓若不加以防護,可能導致 MOS 管損壞或提前老化。
(一)柵極過電壓防護
MOS 管的柵極 - 源極間耐壓通常較低,一般在 ±20V 以內。柵極電壓一旦超出安全范圍,可能擊穿柵極氧化層,永久損壞 MOS 管。針對這一問題,可采取以下防護措施:
穩壓管鉗位:在柵極與源極間并聯穩壓管,當電壓超設定值,穩壓管導通,限制柵極電壓。所選穩壓管電壓值應略高于柵極最大額定電壓。
串聯電阻限流:在驅動信號與柵極間串聯電阻,減少過沖電流,緩和電壓變化速率,降低誤導通風險。
柵極泄放電阻:在柵極對地加高阻值電阻,防止柵極電荷積累,避免電壓異常升高導致誤觸發。
(二)漏源極過電壓防護
MOS 管的漏源極間電壓雖較高,但在開關過程中,寄生參數可能引發高頻振蕩和尖峰電壓,超過耐壓值,損壞器件。以下防護方法可供參考:
齊納二極管鉗位:在漏極和源極間并聯齊納二極管,漏源電壓超設定值時,齊納二極管導通,吸收過電壓能量,保護 MOS 管。
RC 緩沖電路:由電阻和電容構成的 RC 吸收電路,可有效減少開關過程中的振蕩和尖峰電壓。
TVS 管應用注意事項:TVS 管雖能抑制瞬態電壓,但在某些電路中可能抬升源極電位,影響正常驅動。選擇保護器件時,需根據應用場景合理取舍。
二、MOS 管過流防護方案
MOS 管在大電流工作時,負載異常或短路可能導致漏源極電流急劇上升,遠超額定電流,引發過熱甚至燒毀。因此,過流保護措施必不可少。
(一)電流采樣保護
電流采樣保護通過實時監測 MOS 管電流變化,超安全范圍時迅速采取措施,防止器件損壞。
采樣電阻法:源極串聯小阻值電阻,檢測其壓降判斷電流大小。超閾值時,信號經放大比較,觸發驅動電路關閉 MOS 管。
霍爾傳感器檢測:利用霍爾傳感器非接觸式測量電流,適用于大電流環境,避免采樣電阻帶來的額外功耗和電壓損失。
智能控制保護:在 MCU 或 DSP 控制電路中,通過軟件算法分析電流信號,檢測到過流時調整 PWM 信號或直接關斷 MOS 管,確保安全運行。
(二)短路保護
短路時 MOS 管可能承受極大瞬態電流,短路保護電路需具備快速響應能力。
快速熔斷器:電路中串聯快速熔斷器,短路電流超額定值時熔絲熔斷,切斷電路。
電子保險絲(E-Fuse):相比傳統熔斷器,電子保險絲可快速斷開且具備自恢復能力,適用于需反復使用的電路。
自鎖式關斷保護:過流檢測到 MOS 管短路時,控制電路迅速關斷驅動信號,并保持關閉狀態,直至故障清除才允許重啟。
三、實測分析與應用建議
MOS 管保護電路設計需依據工作電壓、電流、開關頻率等參數合理優化。例如:
高頻開關電源:建議使用 RC 緩沖電路減少開關損耗,配合齊納二極管鉗位防止尖峰電壓損壞 MOS 管。
電機驅動電路:電流變化大,建議采用霍爾傳感器或采樣電阻進行電流檢測,配合軟件控制保護提高靈活性。
電池管理系統(BMS):過流保護需精確,建議使用電子保險絲或自鎖式關斷電路確保安全。
結論
MOS 管的過電壓與過流防護是確保其穩定工作的關鍵。合理選擇防護措施,如穩壓管、RC 緩沖、采樣電阻、短路保護等,可提高電路安全性,延長 MOS 管使用壽命。實際應用中,應根據工作環境針對性優化,達到最佳保護效果。
