    快恢復二極管的作用和應用介紹

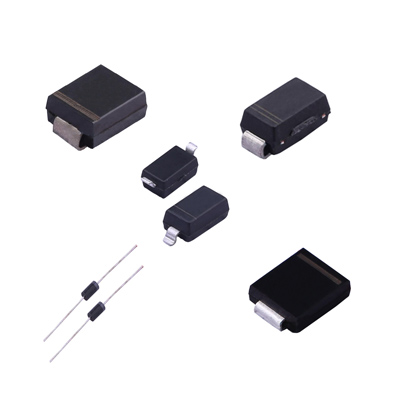

    快恢復二極管
    作為高頻電力電子系統中的關鍵元件,快恢復二極管(Fast Recovery Diode, FRD)憑借其快速開關特性和優異的反向恢復性能,在現代電子設備中占據重要地位。本文將從其技術原理、核心作用及典型應用場景展開分析,為行業用戶提供專業參考。
    一、技術原理與核心作用
    快恢復二極管是一種采用PIN結型結構的半導體器件,通過在P型與N型硅材料間增加基區I,大幅縮短反向恢復時間(通常為幾十至幾百納秒),同時降低正向壓降(約0.6-1.5V)并提升耐壓能力(最高可達數千伏)。其核心作用體現在:
    高頻整流:在開關電源、逆變器等高頻電路中實現高效電能轉換,減少開關損耗。
    續流保護:為感性負載(如電機)提供電流通路,防止反向電壓擊穿功率開關器件(如MOSFET、IGBT)。
    阻尼抑制:吸收電路中因開關動作產生的電壓尖峰,抑制電磁干擾(EMI)。
    二、典型應用場景
    1. 開關電源與變頻器
    在開關電源中,快恢復二極管作為高頻整流器件,可顯著提升轉換效率(如手機充電器、服務器電源)。變頻器則利用其快速恢復特性,優化PWM波形質量,降低諧波損耗 。
    2. 新能源系統
    光伏逆變器:將太陽能板輸出的直流電轉換為交流電,快恢復二極管的高耐壓與低損耗特性保障系統長期穩定運行。
    電動汽車驅動電路:在電機控制器中擔任續流二極管,保護IGBT模塊并提升能量回收效率。
    3. 工業設備
    電感加熱裝置:用于高頻諧振電路,縮短加熱時間并降低能耗。
    伺服控制系統:確保電機啟停瞬間的電流快速切換,提升響應精度。
    4. 通信設備
    在5G基站、射頻模塊等高頻場景中,快恢復二極管的低結電容(C_j)特性可減少信號失真,保障通信質量。
    三、選型關鍵參數
    根據應用需求,需重點關注以下技術指標:
    反向恢復時間(t_rr):高頻場景需選擇t_rr<100ns的超快恢復型號。
    最大反向電壓(V_RRM):需高于電路峰值電壓1.2-1.5倍,如光伏系統常選1200V以上規格。
    正向電流(I_F):根據負載電流確定,并預留20%-30%裕量以防過載。
    封裝形式:小功率場景適用TO-220,大電流(>20A)推薦TO-3P或螺栓封裝以增強散熱。
    四、行業發展趨勢
    據市場數據顯示,2022年中國快恢復二極管需求量已突破110億只,新能源與工業自動化成為主要驅動力。未來,隨著碳化硅(SiC)等寬禁帶材料的應用,快恢復二極管將向更高耐壓、更低損耗方向迭代,進一步拓展在高壓直流輸電、軌道交通等領域的應用。
    結語
    快恢復二極管作為電力電子系統的“速度擔當”,其性能直接影響設備效率與可靠性。合理選型與場景適配是發揮其價值的關鍵。如需了解更多技術細節或產品方案,歡迎聯系我們。
