今天給大家分享幾個平時工作中經常使用的通訊電平轉換電路，可能有的小伙伴還不了解什么是電平轉換，給大家舉個例子，比如MCU的工作電壓是5V,而需要的MCU通訊的藍牙模塊的工作電壓是3.3V,因此這兩者之間想通訊，就需要借助電平轉換電路來實現電平轉換，來提高通訊的穩定性。
尤其是在一些兩個需要通訊的器件之間工作電壓相差過大時，更加需要通訊轉換，比如一個器件工作電壓為 5V.另一個器件工作電壓為1.8V,如果不通訊轉換，必然導致芯片損壞等問題。

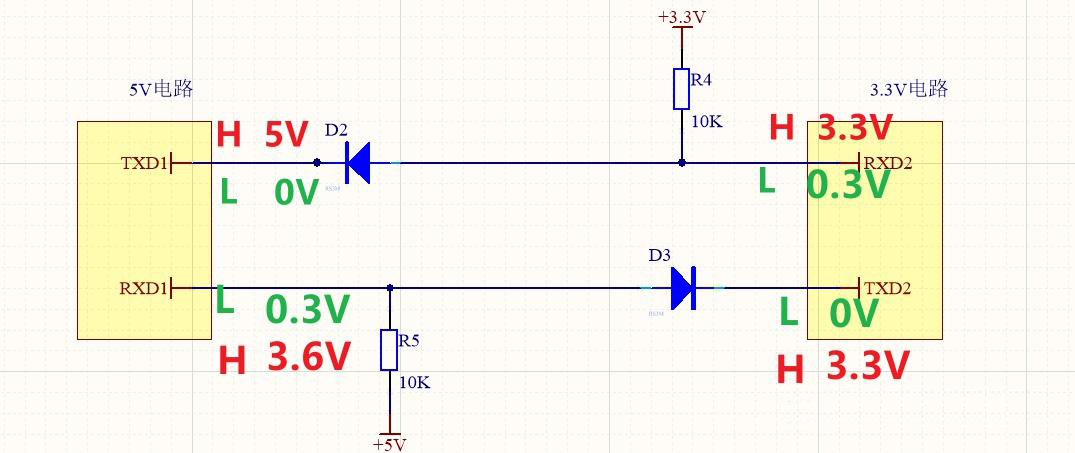

二極管電平轉換
這個電平轉換電路是用二極管的電阻來構成的。下面具體分析。
當5V電路中的TXD1發送低電平L時，二極管D2左邊為0V，因此二極管與電阻R4組成的回路導通，那么RXD2此時也是低電平，電壓為0.3V.
當5V電路的TXD1發送高電平時，二極管D2的左邊的電壓時高于右邊的，因此二極管D2不導通，以至RXD2端被上拉電阻R4拉到高電平3.3V.
當3.3V電路的TXD2發送高電平時，由于此處高電平為3.3V，因此二極管D3繼續導通，所以RXD1端的電壓為3.6V左右，也為高電平.
當3.3V電路的TXD2發送低電平時，二極管D3繼續導通，因此RXD1端的電壓為0.3V.為低電平.
這個電路有個缺點就是3.3V端發送高電平時，5V端收到的高電平僅為3.6V.

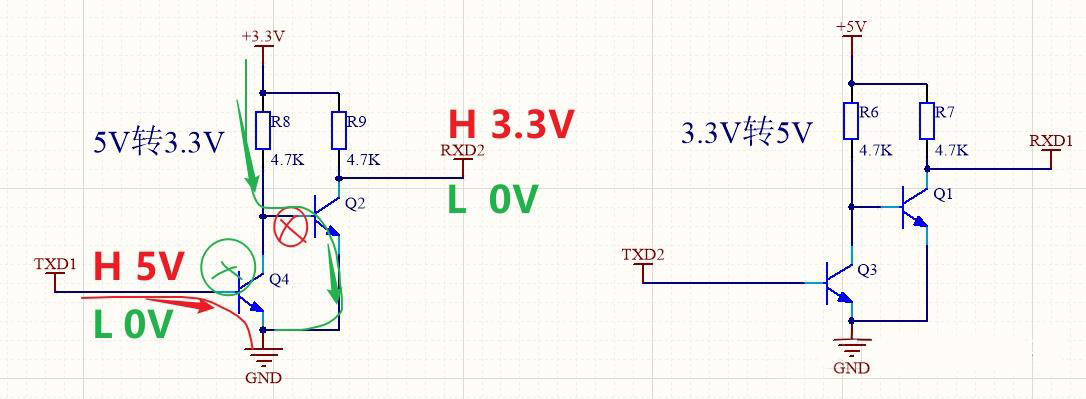

三極管電平轉換
上圖電平轉換電路由NPN三極管，電阻構成，下面具體分析
當5V的TXD1發送高電平時，三極管Q4的基極為5V即三極管Q4可以導通，進而三極管Q2的基極因Q4導通被拉地，因此三極管Q2截止，3.3V端的RXD2被上拉電阻R9拉到3.3V，為高電平。
當5V的TXD1發送低電平時，三極管Q4基極被拉低而截至，此時3.3V經電阻R8,三極管Q2的be極到GND形成回路，三極管Q2導通，即3.3V端的RXD2被拉地，為0V變成低電平。
另一邊3.3V轉換5V電路留給小伙伴自行分析，原理同左邊。

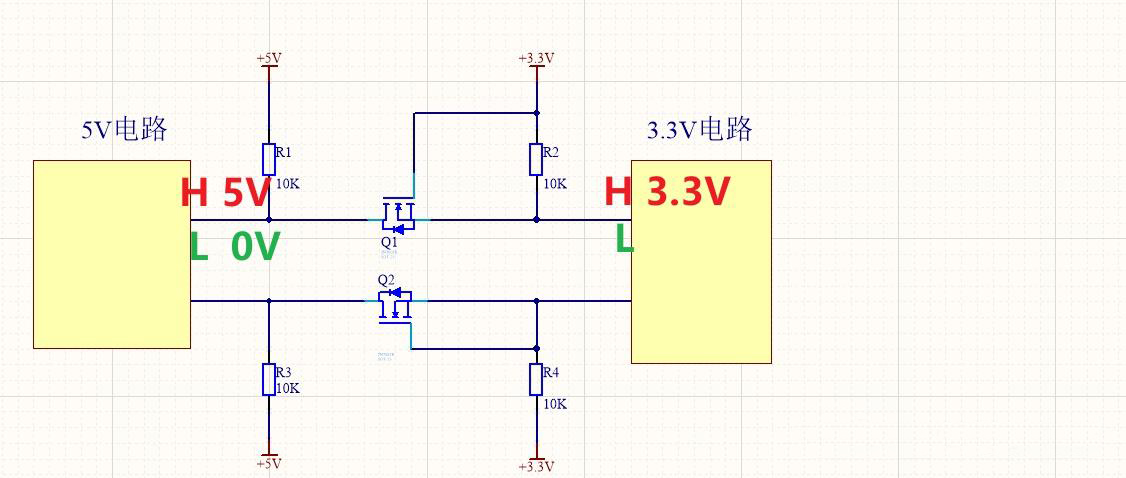

MOS管電平轉換
這個電路由MOS管的電阻構成，下面具體分析
當5V電路發送高電平時，MOS管Q1不導通，因此3.3V端的電壓被上拉電阻R2拉至3.3V，為高電平。
當5V電路發送低電平時，MOS管Q1導通，MOS管Q1的S極變?yōu)榈碗娖健＜?.3V端變?yōu)榈碗娖健?br />
