    設計電路怎么判斷輸入時懸空還是高電平或者低電平

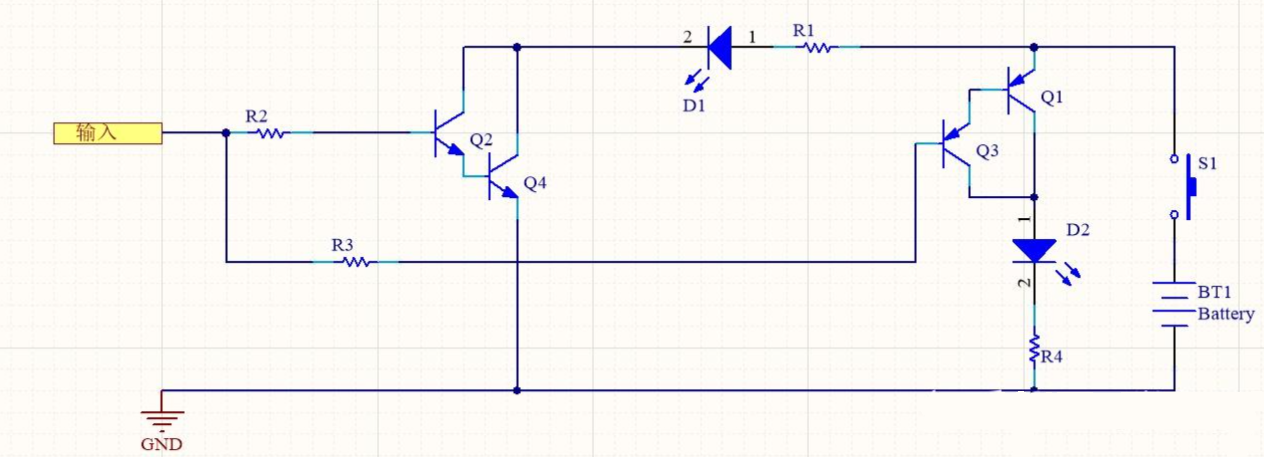

    下面這個電路原理圖是為了實現測試正負電平而設計的一款電路。它的測試邏輯現象非常簡單易懂,就是這個電平測試電路控制的是一個紅色發光二極管和一個綠色的發光二極管,當我們用來測試電平時,端口如果輸出的是正電平的時候,那么這個時候,我們電路中的紅色發光二極管R1就會被點亮;端口如果輸出的是負電平的時候,我們電路中的綠色發光二極管D2就會被點亮。這樣就很明了的判斷出正負邏輯電平了。
    設計電路 懸空 高電平 低電平
    這個邏輯測試電路的主要組成有下面幾個部分:
    1.正電平邏輯測試:它由電阻R1和R2,紅色發光二極管D1,三極管Q2和Q4構成。
    2.負電平邏輯測試:它由電阻R3和R4,綠色發光二極管D2,三極管Q1和Q3構成。
    3.電源:3V的直流電源BT1和一個按鈕開關S1。
    下面旺哥和大家一起分析這個電路的具體工作原理:
    正電平測試
    設計電路 懸空 高電平 低電平

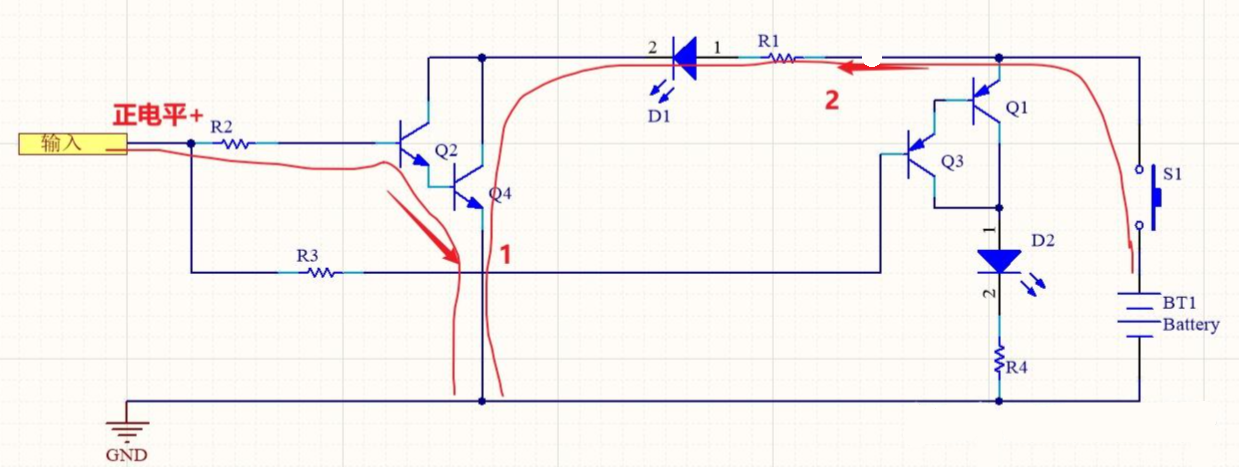

    當我們按下按鈕開關S1之后,這個電平邏輯測試電路開始工作,當輸入正電平時,如圖中紅色標注1,NPON型復合三極管Q2和Q4基極得到正偏置電壓而導通,當兩個三極管導通以后,緊接著發生第二步,如圖中紅色標注2,紅色發光二極管D1的陰極就會被拉地而導通發光。同時測試由于復合三極管Q1和Q3的基極偏置電壓為正,因此截止不會導通,因而綠色發光二極管D2不導通不發光。
    負電平測試
    設計電路 懸空 高電平 低電平

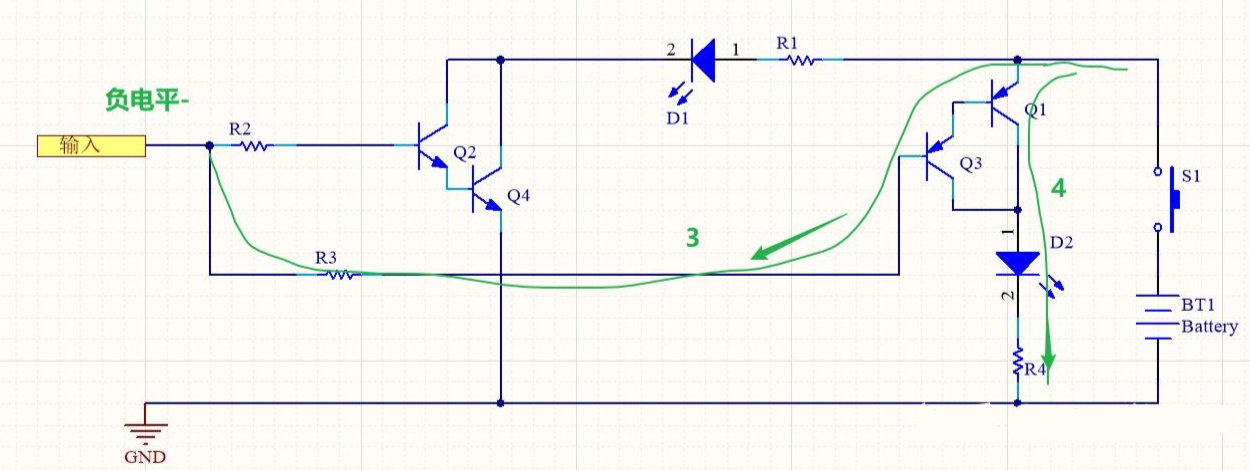

    這個情況剛好和上面的情況相反,首先啟動電路,按下按鈕開關,電平邏輯測試電路開始工作,這個時候當我們輸入一個負電平時,如圖中的綠色標注3,PNP型復合三極管Q1和Q3的基極得到負偏置電壓而導通,緊接著就會發生第二步,如圖中的綠色標注4,綠色發光二極管D2就會導通而發出綠光。而此時NPN型復合三極管Q2和Q4的基極偏置電壓因為是負電壓因此截止不導通,進而紅色發光二極管D1也就不會點亮。
