日常生活中我們碰到的LED燈各式各樣，因此我們今天也介紹下控制LED燈的開關是如何去控制LED燈的，它有何巧妙之處，正好還可以復習一下三極管電路的用法。

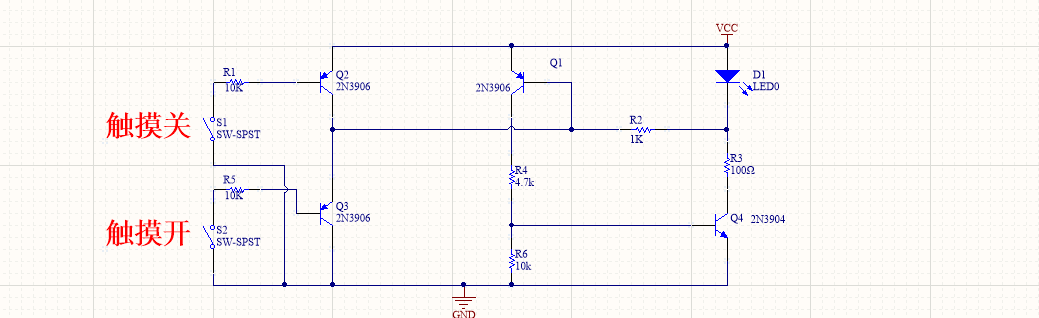

如上圖所示為主電路由三極管控制的LED燈觸摸開關電路，首先這個電路它要實現的功能就是用手去觸摸開關S2，LED燈就會亮，盡管手離開了觸摸開關S2，led燈依然會亮，因?yàn)橐呀?jīng)形成自鎖電路。當用手去觸摸開關S1，LED燈就會熄滅。大家可以自行先嘗試分析一下，下面會具體分析。

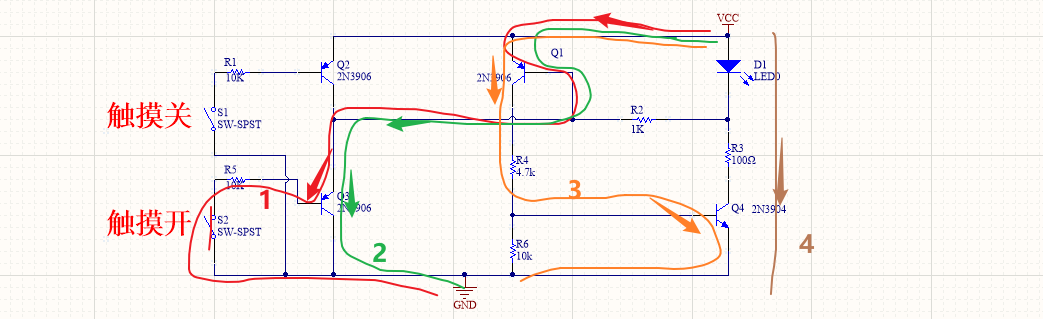

具體分析此電路開啟原理，如上圖所示，當手去觸摸S2時，因?yàn)槿说氖志拖褚粋€(gè)大電阻，因此會將S2導通，此時形成圖中紅色，第一步電路，電經過三極管Q1的eb極-三極管Q3的eb極-電阻R5-GND.緊接著便會驅動三極管Q3打開，電流走向如圖中綠色，第二步，接著到達第三步，圖中橙色，三極管Q1已經被驅動打開，電經三極管Q1ec極-電阻R4-三極管Q4be極進入GND。此時三極管Q4被驅動打開，因此電經過LED燈D1-電阻R3-三極管Q4-GND.LED燈成功點亮。此時，因?yàn)橐呀?jīng)形成自鎖電路，因此手離開觸摸開關也沒關系。自鎖電路分析如下：當LED燈D1點亮以后，會有一部分電經三極管Q1的eb極-電阻R2-電阻R3-三極管Q4進入GND形成活路，持續驅動三極管Q1打開，而三極管Q1打開以后，會持續驅動三極管Q4打開，進而LED燈D1常亮。

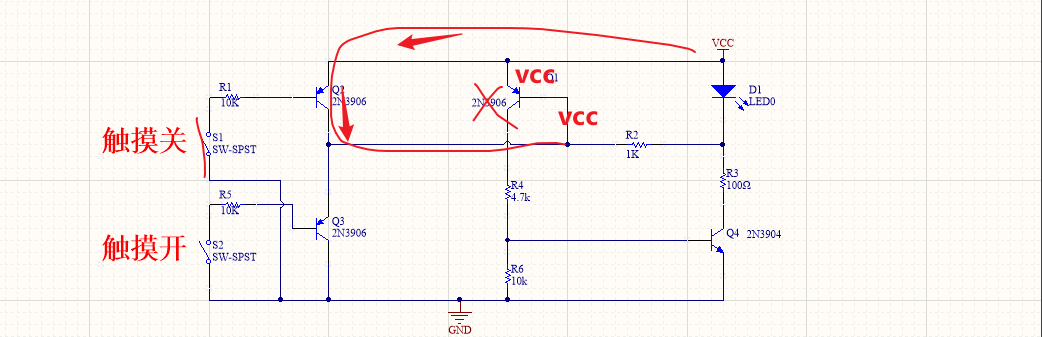

具體分析關閉LED燈的電路原理。當手摸觸摸開關S1時，因?yàn)槭质谴箅娮瑁虼擞|摸開關S1導通，電經過三極管Q2的eb極-電阻R1-觸摸開關S1進入GND,此時由于三極管Q2被驅動打開，因此VCC經過三極管Q2可到達三極管Q1的b極，因三極管Q1的be極電壓均為VCC，因此截止不導通。進而三極管Q4失去驅動電路而截止。LED燈D1熄滅。
