    MOS管的寄生二極管有什么作用
    我們經常講到PN結,而MOS管里有個寄生二極管就是因為PN結產生的。今天我們來詳細介紹下這個二極管。
    相信很多人都會有這個疑問,究竟這個二極管起什么作用呢?是什么性質的二極管呢?

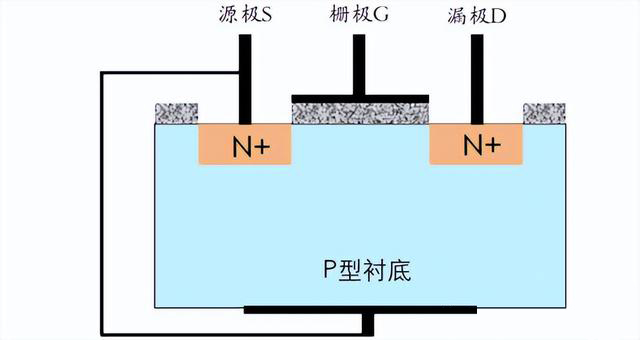

    這個寄生二極管又叫體二極管,我們以NMOS管為例先說一下它是怎么來的。NMOS管是以P型半導體為襯底,在上面挖出兩個溝槽,然后填充摻雜濃度比較高的N型半導體,形成下面這種結構。
    MOS管 寄生二極管

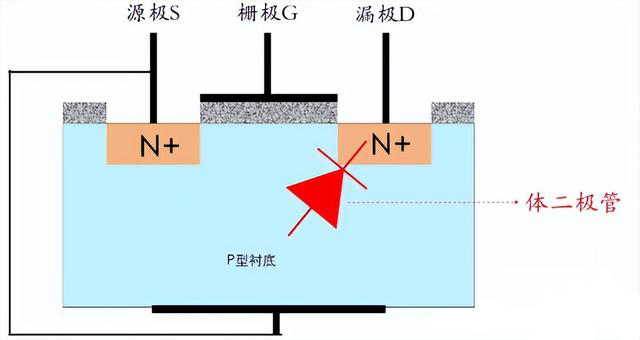

    大家都知道P型和N型半導體放到一起,總會形成PN結。所以原本在襯底和S極、襯底和D極都應該有PN結。但因為S極和襯底連接到一起,所以便只有D極與襯底之間形成了PN結,這個體二極管就是襯底與D極之間的PN結形成的。
    MOS管 寄生二極管

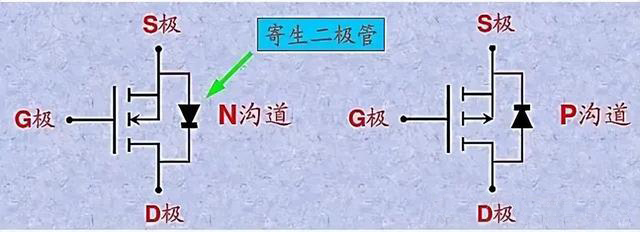

    由于把襯底和S極短接了,也就相當于在S極與D極之間形成了體二極管。而且這個二極管是由于制造工藝形成,無法避免的。
    MOS管 寄生二極管
    值得留意的是,并非所有的情況都需要把襯底下的B極與S極連接。例如在集成電路中,是把B極接到電壓最低或者最高,并非一定是S極。
    如果B極懸空,那么S極和D極之間就沒有這個二極管了,這種情況下,D極和S極是對稱的,可以互相換一換身份的。
    那這個二極管到底有什么用呢?下面我們說下它的好處。
    當電路中產生很大的瞬間反向電流時,就可以通過這個二極管導出,保護了 MOS 管的D極和S極。如果沒有這個二極管,就有可能燒壞MOS管了。
    當漏源正接,VDD過大時,這個二極管會在MOS管造成破壞之前,先反向擊穿,將大電流直接導地,從而避免MOS管被燒壞。
    另外在我們有些電路中,比如開關電源電路,可以利用這個二極管來釋放電感上的能量,或者在電機控制器內部,通過二極管,來構成整流二極管。
    不過任何事物都是有兩面性的,下面我就說一下它的一個小缺點,應該沒人反對吧。
    不過它也有個缺點,就是在S極和D極之間會產生漏電流。這個在使用MOS管時需要注意一下。
