在開關電路、驅動電路中，MOS管的柵極經常會串聯一個電阻，說實話很多伙伴并不喜歡，因?yàn)闀?huì)影響效率，但是不加又很容易振蕩，簡直又愛又恨。那這個電阻到底有什么用？
第一是限制驅動電流，防止驅動電流過大，避免驅動芯片會因?yàn)轵?qū)動能力不足損壞。
MOS管的開啟，是對各個電容進行充電，在充電的瞬間電容相當于短路，并且電流 非常大，驅動芯片無法承接這么大的電流，所以這個電阻就起到了一個限流與保護作用。
但電阻阻值不能太大， 太大的話MOS管的導通時間和關斷時間會變長，這樣開關損耗就會增加了。
第二個就是開頭講的它可以消除MOS管柵極的振蕩信號。

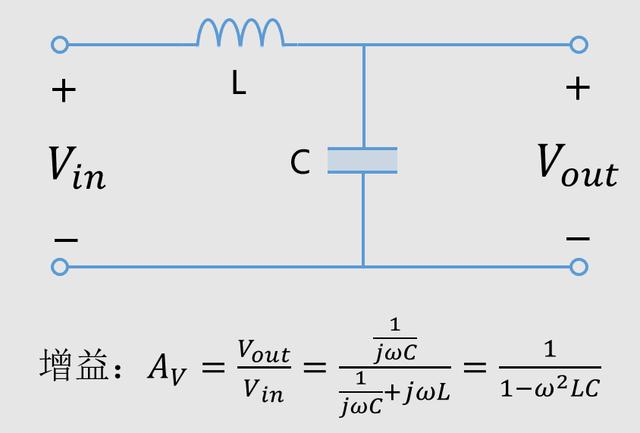

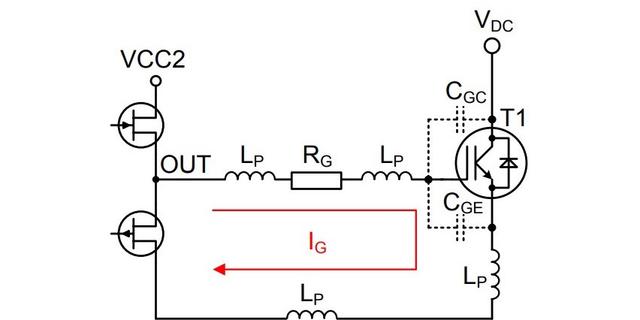

驅動芯片到MOS管的走線存在寄生電感，并且MOS管的內部電機引線也會有電感，此外MOS管的極間是存在寄生電容的，因此MOS管的開關電路就等效于一個LC低通濾波電路。

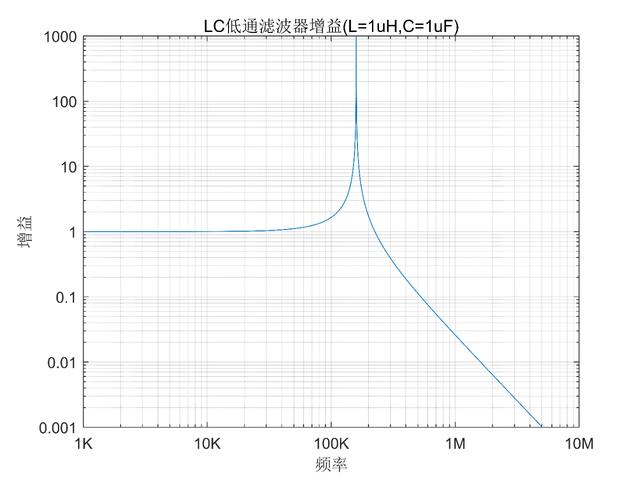

其輸出與輸入的比值，就是增益。
當增益大于1時，噪聲就被放大了。

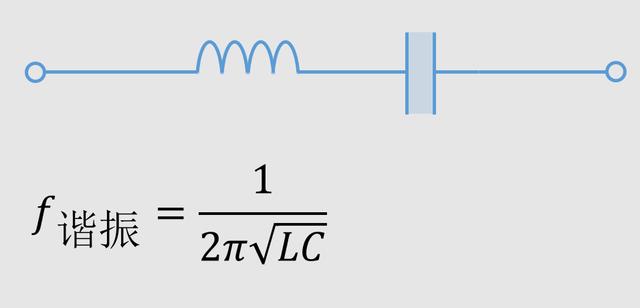

它的諧振頻率點附近會產生較高的增益，如果沒有一個電阻引入，增益就會等于無窮大。
而驅動信號又是頻率分量非常豐富的階躍信號，必定有諧振頻率點附近的信號，因此容易產生諧振，繼而產生振蕩。

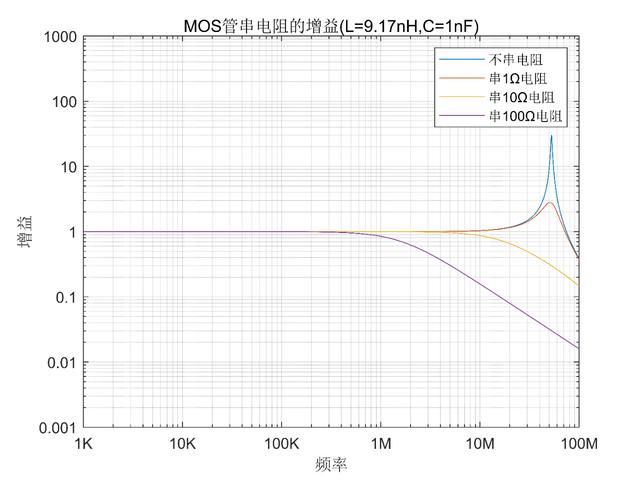

電阻的存在就是用來提供一個阻尼，吸收這樣的振蕩信號，串接電阻的阻值增大，諧振頻率點增益就會減小。一般阻值在10Ω左右即可，公式Rg＞2（L/Cgs）^0.5。
那么，電阻的位置應該是在驅動端還是MOS管端呢？
在一些小功率MOS管電路，驅動端還是MOS管端其實都可以。但是對于大功率的MOS管開關電路，由于關斷時MOS管容易受到串?dāng)_，可能會產生誤操作，因此一般放在MOS管端。
這里簡單說下：
很多時候我們見到的開關電源與驅動電路，大部分柵極串聯電阻是放在MOS管端的。
這時候我們需要考慮到阻抗匹配，需要將信號看作高速信號。
高速信號：信號的上升沿小于6倍的傳輸延時。
不過一般情況下，柵極走線長度不會超過10cm，驅動電路的上升時間不會很小，因此不需要考慮成高速信號，也就不必放置到靠近源端IC。
那么放置靠近MOS管有什么好處？

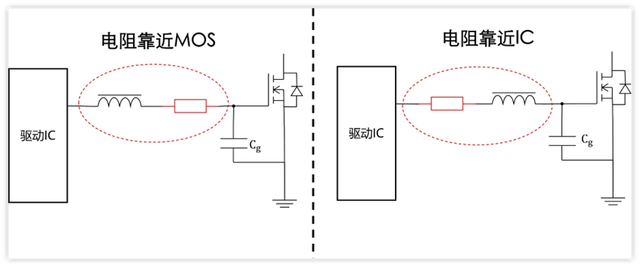

上圖的設置，對MOS管柵極而言，收取的信號并沒有太大區別。
這是因?yàn)殡姼泻碗娮枋冀K串聯，如果將其看成一個整體，阻抗就是R+jwL，這對電路而言是完全相同的。
