    通用電阻的一般用途介紹
    Resistor----通用電阻一般用途

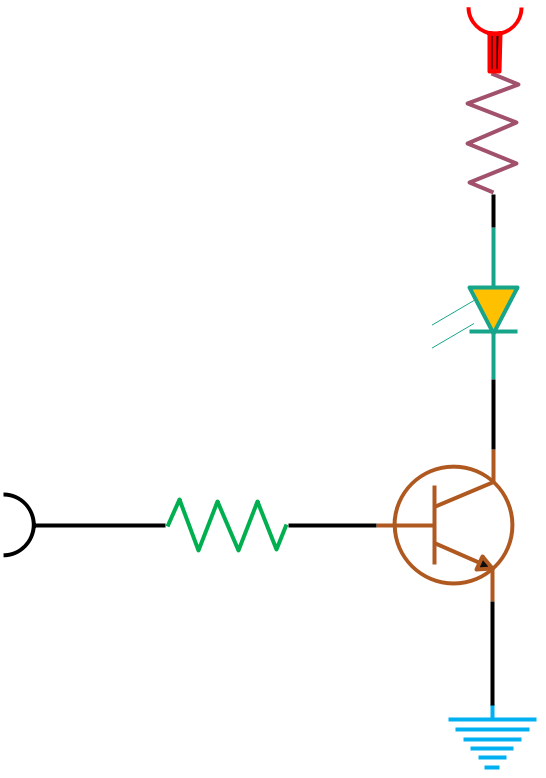

    1.限流電阻
    用于限制晶體管的基本電流和LED電流。如圖2-1通過設定阻值,來限制電流在適當范圍,還有諸如驅動MOS管的限流電阻等等。
    通用電阻的用途
    圖2-1:LED驅動限流

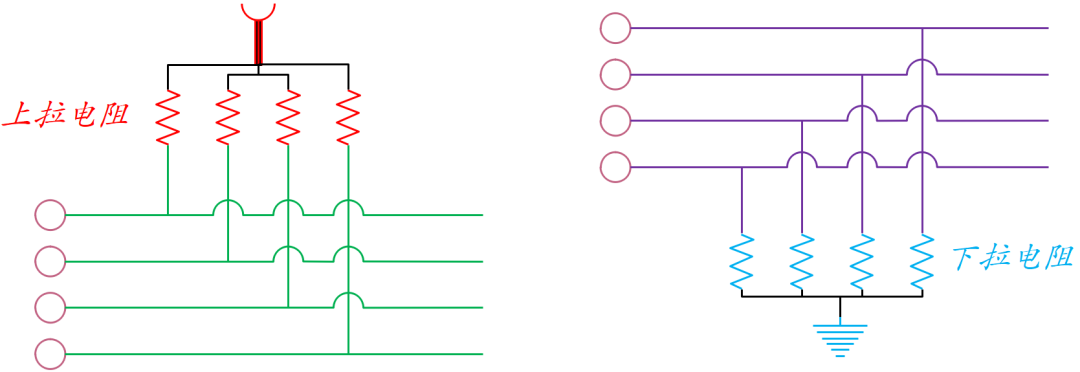

    2. 上拉/下拉
    數字信號電路通過母線與CPU(MPU)、存儲器、外圍設備等交換信息。為了穩定母線信號電位,在電源、接地與信號線之間,插入1k~100kΩ的電阻(上拉、下拉電阻)?;蛘邽榱耸剐盘柧€與LSI的阻抗匹配,在信號線與接地之間使用數十~數百Ω左右的電阻器(終端電阻)。如圖2-2所示:
    通用電阻的用途
    圖2-2:上拉和下拉電阻

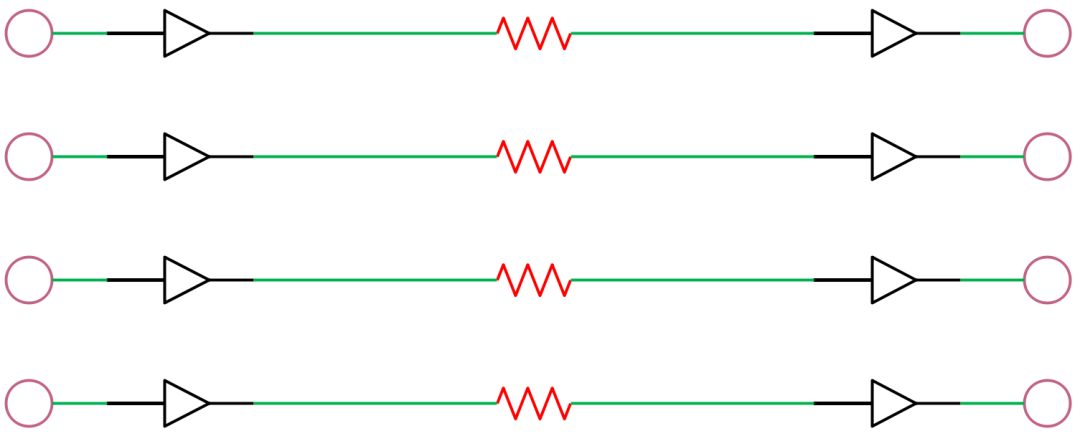

    3. 阻尼/端接電阻
    圖2-3通過在信號傳輸線中串入數十Ω的電阻,來抑制信號過沖和下沖,比如EMMC數據線,視頻信號線等等。
    通用電阻的用途
    圖2-3:信號串接電阻

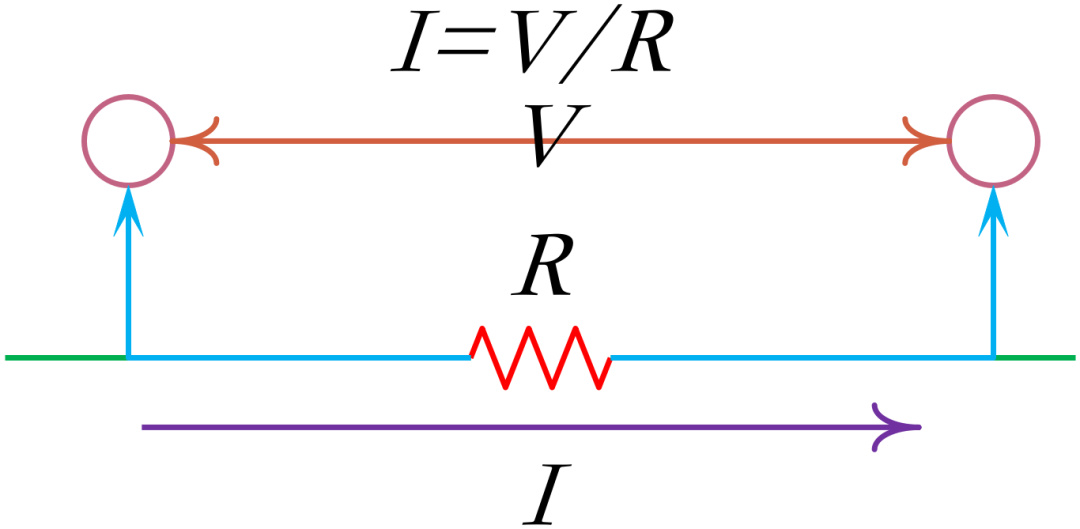

    4. 電流電壓轉換
    根據歐姆定律,通過電阻壓降來計算電路中的電流,利用這一點,電阻被廣泛用于電流檢測。
    通用電阻的用途
    圖2-4:檢流原理
    5. 濾波電路
    如圖2-5,與電容器結合使用,可使特定信號的頻率通過。也用在使用運算放大器的有源濾波器。
    通用電阻的用途

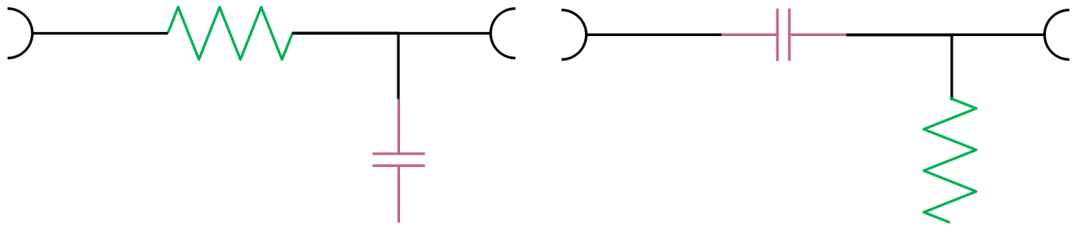

    圖2-5:左邊為RC低通,右邊為CR高通
    6. 跳線
    用于連接彼此分離的電路,使用的元件稱為跳線。跳線的阻值非常低,有貼片式,引線型和金屬板型。 跳線有以下用途:
    ?用單面布線板等連接不同電路到同一電路
    ?確保電流容量
    ?用于測試電路板(分離,連接)
    ?不同產品等級(高端,中端,普通)的功能切換
    跳線不是0Ω跳線阻值非常低,使走線接近短路,也稱為零歐姆電阻。但是,雖然說是0Ω,實際上是有阻值的,例如一般矩形片狀跳線電阻阻值為50mΩ以下。因此,允許電流比較小,超過該值不能使用。另外,有必要考慮由于電流引起的發熱和劣化。金屬板貼片跳線電阻阻值低并且熱阻小,因此它們適用于大電流。表2-1示出了常見跳線(檢流)電阻的類型:
    通用電阻的用途

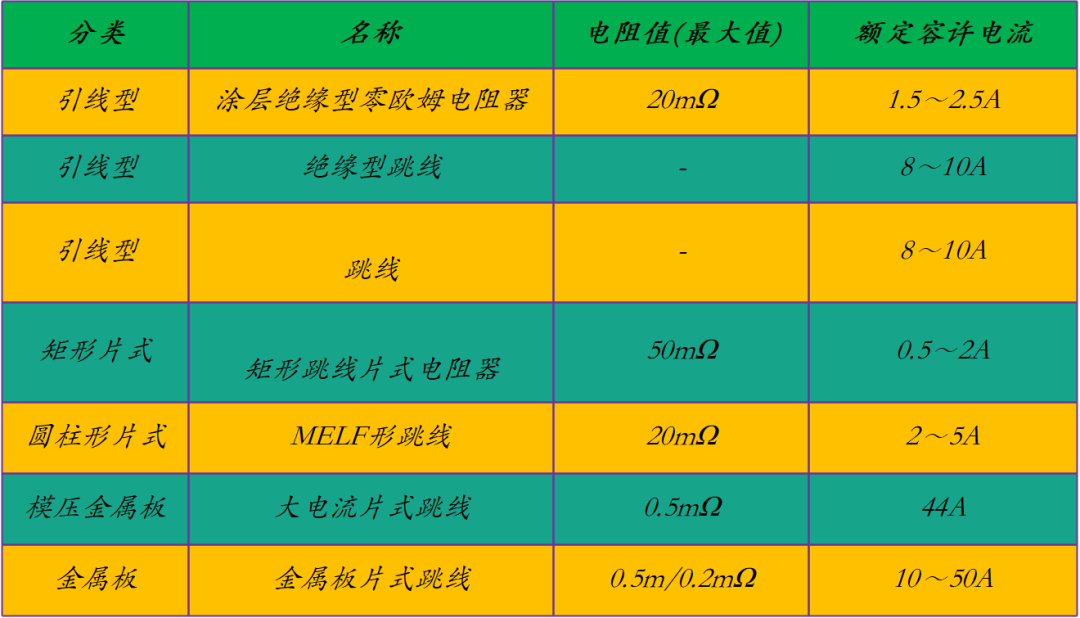

    表2-1:跳線(檢流)用電阻類型一覽
    7.跳線電阻用法
    模擬電路,邏輯電路等代表性使用示例如下圖2-6,圖2-7所示:
    ?產品版本設置(比特切換)
    ?因設計變更使不再需要的零件(保險絲,電流檢測電阻等)短路。
    ?連接電路模塊(用于電路分析的電路模塊分離)
    ?大電流模式的旁路(低阻抗連接,避免噪音和有害輻射)
    通用電阻的用途

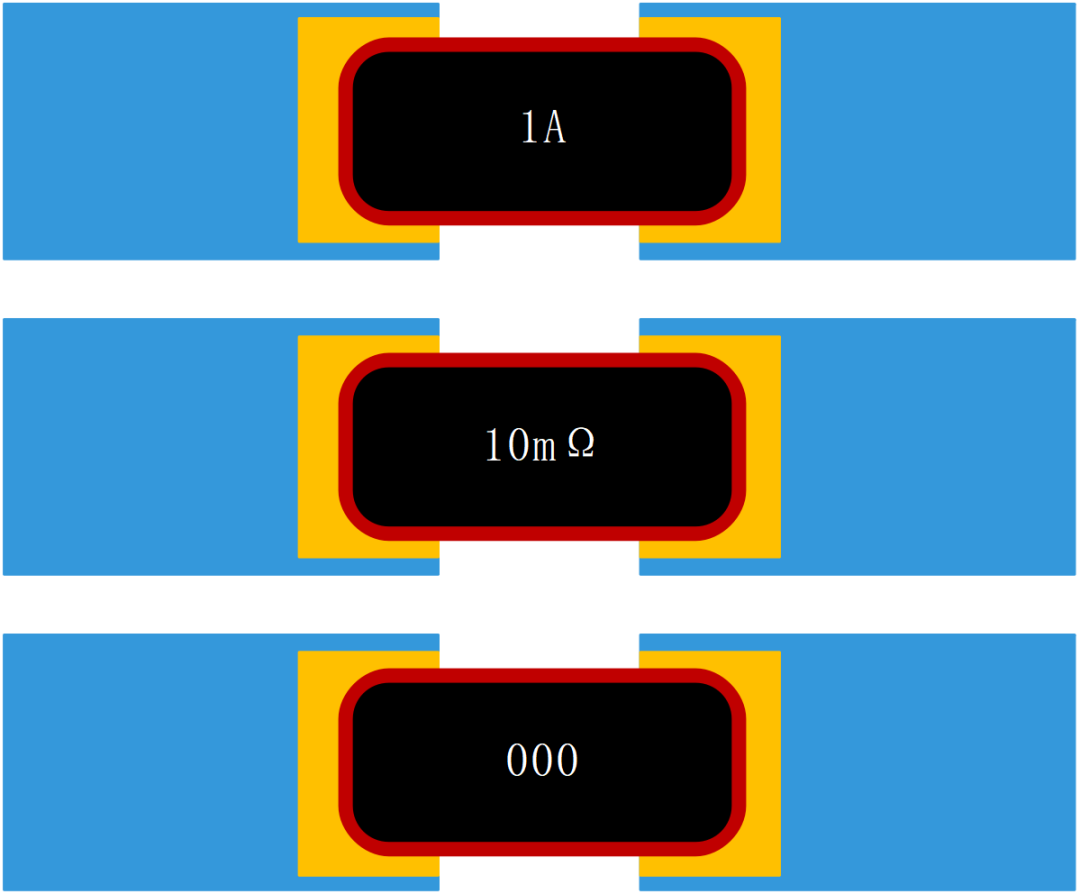

    圖2-6:同一位置可換用保險絲/檢流電阻/0Ω電阻
    通用電阻的用途

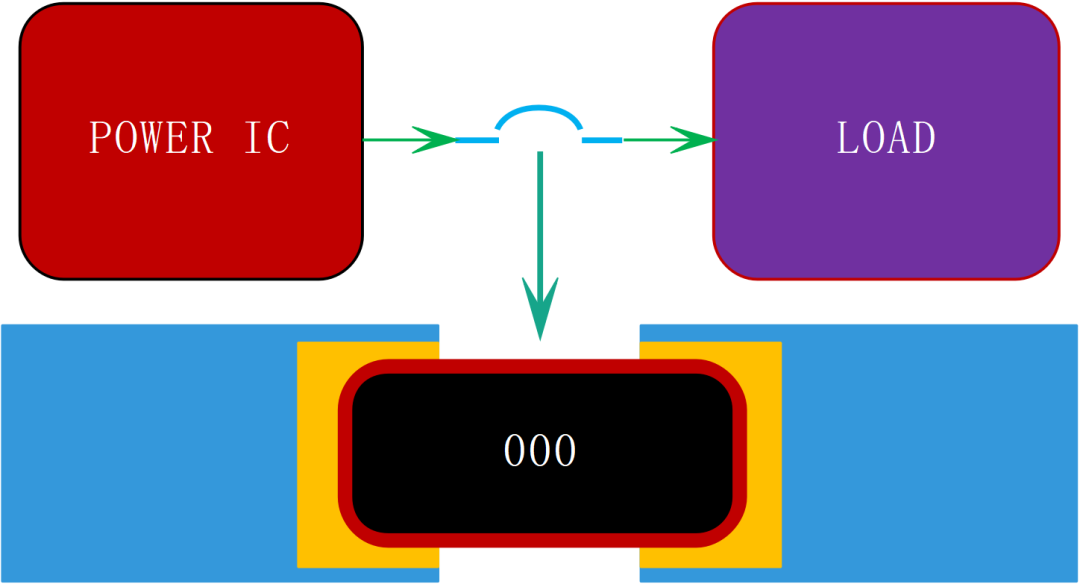

    圖2-7:電源干路串入0Ω電阻(可多個并聯)

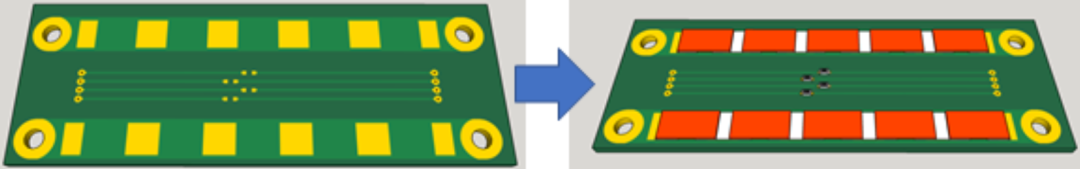

    大電流跳線:
    如圖2-8,在電源電路中,通過加厚布線板的銅箔來確保電流容量。在這種情況下,連接電路的跳線需要能夠承受大電流。另外,在混有微細布線的布線板中,由于設計規則的限制,不能加厚銅箔,所以可通過在流經大電流的配線上貼裝跳線電阻,以提高電流容量。
    通用電阻的用途
    圖2-8:大電流多個并聯跳線
