    NMOS管與PMOS管怎么做開關控制電路

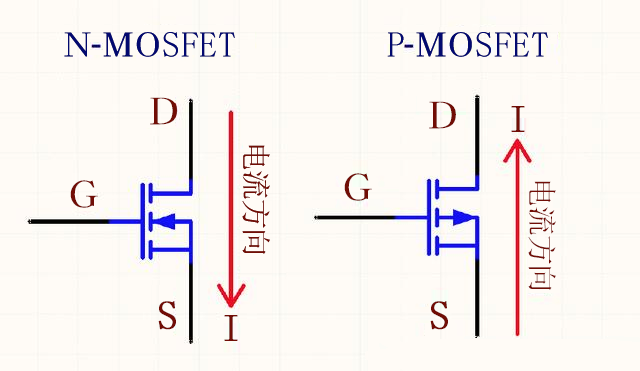

    01 MOS管導通截止原理
    NMOS管 PMOS管 開關控制電路
    NMOS管的主回路電流方向為D—>S,導通條件為VGS有一定的壓差,如 5V(G電位比S電位高)。
    PMOS管的主回路電流方向為S—>D,導通條件為VGS有一定的壓差,如 -5V(S電位比G電位高)。
    02 MOS管做上管和下管
    1)NMOS當下管,即S極(源極)直接接地,只需控制G極(柵極)電壓即可控制NMOS管的導通或截止,因為MOS管導通的條件取決于VGS的壓差。
    2)NMOS當上管,D極(漏極)接正電源,而S極的電壓不固定,無法確定控制NMOS導通的G極電壓,因為S極對地的電壓有兩種狀態,NMOS關截止時為低電平,導通時接近高電平VCC。
    NMOS管 PMOS管 開關控制電路
    3)PMOS當上管或下管原理一樣。
    4)通常使用PMOS做上管,NMOS做下管。

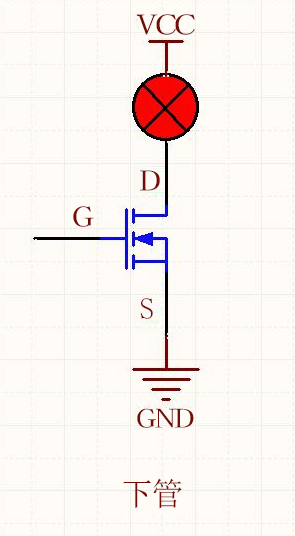

    03 NMOS管應用
    使用NMOS當下管,S極直接接地,只需將G極電壓固定值為5V即可導通(該5V視MOS管型號而定)
    NMOS管 PMOS管 開關控制電路

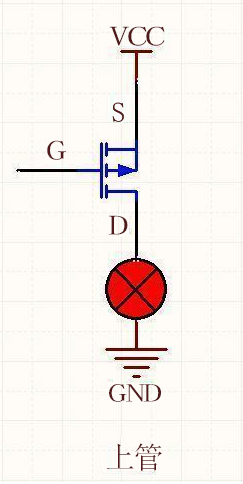

    04 PMOS管應用
    使用PMOS當上管,S極直接接電源VCC(5V),只需將G極電壓固定值為0V即可導通。
    NMOS管 PMOS管 開關控制電路
