    MOS管高端驅動電路與調壓電路詳解

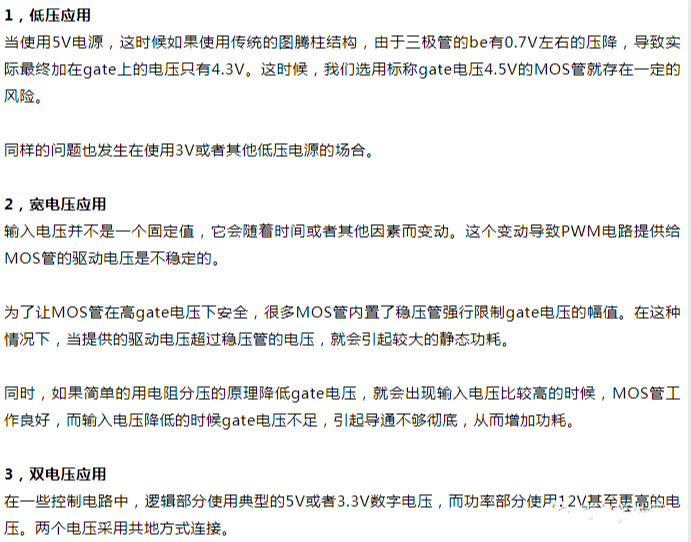

    MOS驅動,有幾個特別的需求
    MOS管高端驅動電路 調壓電路
    這就提出一個要求,需要使用一個電路,讓低壓側能夠有效的控制高壓側的MOS管,同時高壓側的MOS管也同樣會面對1和2中提到的問題。
    在這三種情況下,圖騰柱結構無法滿足輸出要求,而很多現成的MOS驅動IC,似乎也沒有包含gate電壓限制的結構。
    于是有了一個相對通用的電路來滿足這三種需求。
    電路圖如下:
    MOS管高端驅動電路 調壓電路

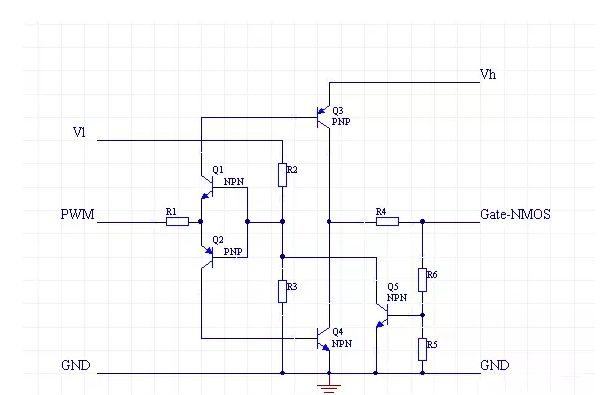

    圖1 用于NMOS的驅動電路
    MOS管高端驅動電路 調壓電路
    圖2 用于PMOS的驅動電路

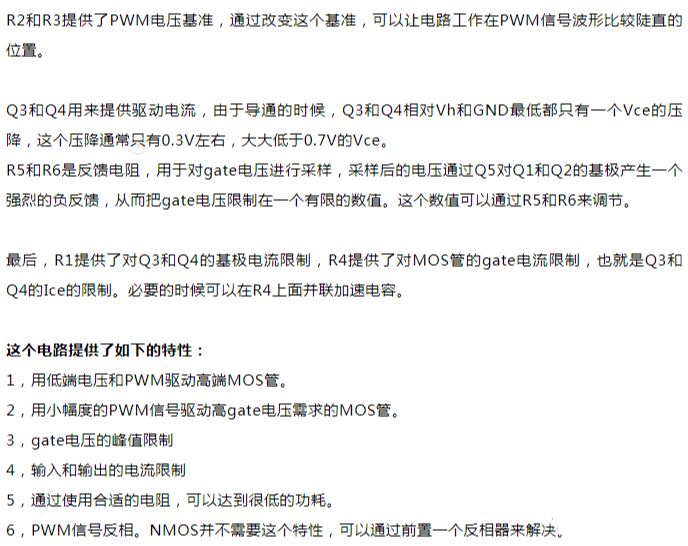

    這里我只針對NMOS驅動電路做一個簡單分析:
    Vl和Vh分別是低端和高端的電源,兩個電壓可以是相同的,但是Vl不應該超過Vh。
    Q1和Q2組成了一個反置的圖騰柱,用來實現隔離,同時確保兩只驅動管Q3和Q4不會同時導通。
