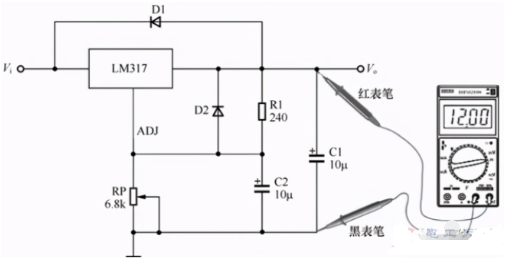

怎么對三端可調穩壓器進行安全檢測，常用的方法為電阻測量法和電壓測量法兩種，在實際檢測中一般采用電壓測量法。下面以三端穩壓器LM317為例介紹下具體的檢測方法，檢測電路如下圖。
如圖
將可調電阻RP左旋到頭，使ADJ端子電壓為0，用數字萬用表或指針萬用表的電壓擋測量，濾波電容C1兩端電壓應低于1.25V。然后，慢慢向右旋轉RP，使C2兩端電壓逐漸升高，C1兩端電壓也要逐漸升高，最高電壓接近 37V。否則，說明LM317存在異常。
說明：
C2的作用是軟啟動控制，使該穩壓器在工作瞬間輸出電壓由低逐漸升高到正常，可以防止穩壓器工作瞬間輸出電壓過高導致工作異常。二極管VD1、VD2是鉗位二極管，可以防止內部調整管等元器件過電壓損壞。
