熱敏電阻介紹
熱敏電阻器是一種隨溫度而變化的傳感電阻。根據溫度系數的差異，可將其劃分為正、負兩種溫度系數熱敏電阻類型。熱敏電阻器的典型特點是對溫度敏感，不同的溫度下表現出不同的電阻值。正溫度系數熱敏電阻器(PTC）在溫度越高時電阻值越大，負溫度系數熱敏電阻器(NTC)在溫度越高時電阻值越低，它們同屬于半導體器件。
熱敏電阻的基本電氣特性
電阻值隨溫度變化而改變,熱敏電阻自身溫度會隨周?chē)鷾囟然螂娏魍ㄟ^(guò)熱敏電阻而導致的自熱而改變。如在溫度測量、控制和補償?shù)膽?yīng)用中,要求熱敏電阻自耗功率維持在最小,免得引起自熱。當周?chē)鷾囟缺３植蛔儠r(shí),熱敏電阻的阻值是熱敏電阻自耗功率的函數,此時熱敏電阻溫度升高到高于環境溫度。
熱敏電阻工作原理
NTC熱敏電阻
溫度低時，電阻值較高；隨著溫度的升高，電阻值降低。NTC熱敏電阻器的溫度系數范圍是-2%~-6.5%，可廣泛應用于溫度測量、溫度補償、抑制浪涌電流等場合。NTC熱敏電阻的電阻溫度曲線趨勢如下圖：
PTC熱敏電阻
在特定的臨界溫度下,電阻會突然增加，主要取決于內部溫度變化引起的電阻變化。

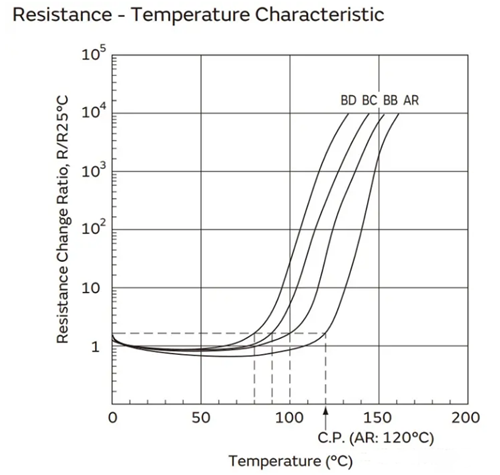

一旦溫度升高，就會造成阻值的大幅提升，進入高阻保護狀態。溫度降低，電阻就會降低，電阻和溫度成正比。常應用在過壓、過流、過載等保護中，PTC熱敏電阻的電阻溫度曲線趨勢如下圖：
熱敏電阻的主要特點：
①靈敏度較高，其電阻溫度系數要比金屬大10～100倍以上，能檢測出10-6℃的溫度變化；
②工作溫度范圍寬，常溫器件適用于-55℃～315℃，高溫器件適用溫度高于315℃（目前最高可達到2000℃），低溫器件適用于-273℃～-55℃；
③體積小，能夠測量其他溫度計無法測量的空隙、腔體及生物體內血管的溫度；
④使用方便，電阻值可在0.1～100kΩ間任意選擇；
⑤易加工成復雜的形狀，可大批量生產；
⑥穩定性好、過載能力強。
熱敏電阻根據熱敏材料的不同，可以分為半導體熱敏電阻、金屬熱敏電阻和合金熱敏電阻。根據不同材質制作而成的熱敏電阻是通過感應器來調整溫度、電壓、時間延時及電路保護等作用。
