ESD（Electrostatic Discharge，靜電放電）和 TVS（Transient Voltage Suppressor，瞬態電壓抑制器）都是用于保護電路免受靜電放電和瞬態電壓損害的元器件，但它們的工作原理和應用場景有所不同。
ESD（靜電放電）：
ESD 是一種靜電保護元件，主要用于保護電子設備免受靜電放電的影響。ESD 通常采用陶瓷材料或多層金屬氧化物制成，具有快速響應和低電容的特點。它主要用于吸收和釋放設備上的靜電電荷，以保護電路免受靜電放電的損害。
TVS（瞬態電壓抑制器）：
TVS 是一種用于抑制電路中瞬態電壓的元件，通常采用半導體材料制成。TVS 在電路中起到瞬態電壓抑制作用，能夠抑制電源線、信號線和數據線上的瞬態過電壓，從而保護電路免受瞬態電壓的損害。
選擇TVS一般是看器件的功率和封裝，ESD器件一般看中的是它的ESD rating (HBM/MM)和IEC61000-4-2的LEVEL,高速的USB和I/O很重視它的容值。

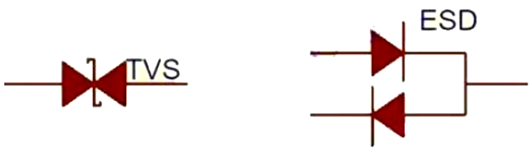

TVS管有兩個引腳，是兩腳器件；而ESD抑制二極管有三個引腳，是三腳器件。ESD抑制二極管兩個二極管串起來后，引出三根引腳。其電路符號分別如下圖所示。
TVS主要用在電源輸入端起到防浪涌的作用，瞬間吸收浪涌電流對后級電路起到保護作用。ESD二極管的正負接在電源引腳，公共端接在被保護引腳上起到釋放靜電的作用。

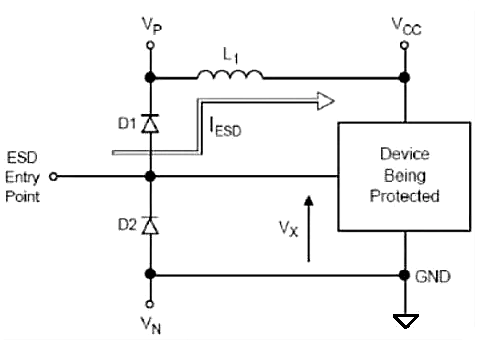

常見的esd保護電路如下圖：
TVS管和ESD管的對比：
--ESD二極管應用板級防靜電，然而防靜電要求電容值低，一般在1--3.5PF之間最好；
--TVS管用于初/次級保護,TVS管的電容值卻比較高。
-- ESD二極管看的是ESD二極管抗靜電等級LEVEL，高速的USB和I/O非常重視ESD二極管的C（負載電容）；
--TVS管看的是功率和封裝形式；
--TVS管是瞬態抑制二極管，具有很快的響應能力和強大的浪涌吸收能力，主要用在電源輸入端用來吸收浪涌的；
--ESD是靜電放電管，主要用在關鍵引腳上起到靜電保護作用。
--TVS管有兩個引腳，是兩腳器件；TVS主要用在電源輸入端起到防浪涌的作用，瞬間吸收浪涌電流對后級電路起到保護作用。
--ESD有三個引腳，是三腳器件。ESD管兩個三極管串起來后，引出三根引腳。ESD二極管的正負接在電源引腳，公共端接在被保護引腳上起到釋放靜電的作用。
選擇 ESD 和 TVS 時，需要考慮以下幾個方面：
1. 工作電壓范圍：根據電路的工作電壓范圍選擇合適的 ESD 或 TVS，確保其在正常工作范圍內具有良好的性能。
2. 靜電放電能力：根據電路可能承受的靜電放電電壓選擇合適的 ESD，以確保其能夠有效地吸收和釋放靜電電荷。
3. 瞬態電壓抑制能力：根據電路可能遭受的瞬態電壓選擇合適的 TVS，以確保其能夠有效地抑制瞬態電壓。
4. 電容和響應速度：根據電路的特性和要求選擇合適的 ESD 或 TVS 的電容和響應速度。
