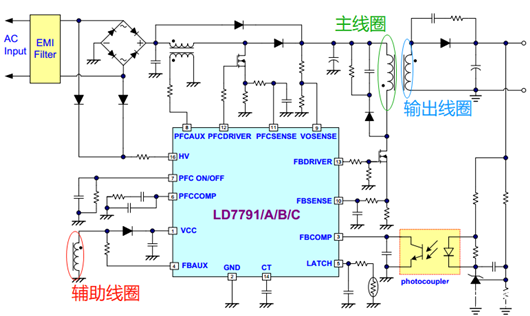

如下是一個典型的反激式電源原理圖
反激式電源，是先把能量存儲在電感磁芯中，然后再釋放，一個周期完成能量的存儲和釋放（釋放后，供負載消耗）。
打個比方，反激式電源的工作原理就如同讓人喝水一般，假如你家里來了客人或朋友，首先你得給人家一杯水吧，當然你不能讓人家拿著水壺喝吧，所以首先你要把水壺里的水（電源輸入能量來源）倒進水杯（反激儲能電感或“變壓器”）里，然后客人（負載）再喝水。

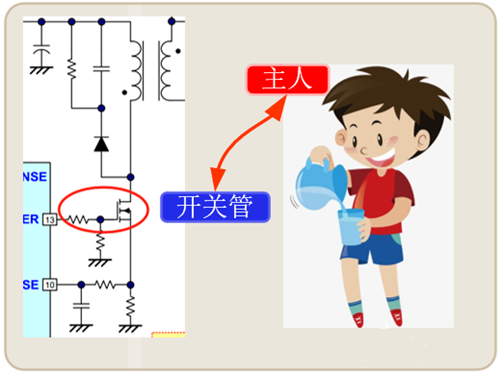

我們的開關管（比如MOSFET）是最終的能量變換執行者，其它控制猶如人的大腦，所以我們把開關管比做“主人”。

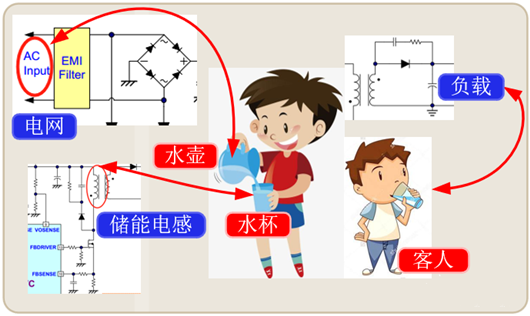

所以我們把系統中的執行機構做一個類比，如下
從上面可知，反激式電源能量傳輸和釋放不是一個同步過程，必須是在開關管（比如MOSFET）開通時先存儲能量到電感（習慣叫做“變壓器”），然后在開關管關斷后再釋放能量到負載。
那么反激式電源如何完成這一過程的呢？答案就是反激式變壓器（實質還是電感，幾個繞組交換能量，其實就是耦合電感的作用）的同名端和異名端的排布。
同名端和異名端是針對線圈兩個及以上端子去定義的，實質是磁場的相互加強或削弱，但在電感線圈或變壓器線圈方面，我們經常用作極性判斷，互為同名端的兩個線圈端的極性總是保持相同；互為異名端的兩個端極性總是保持相反，記住這個就夠了。
