高頻功率放大器電路

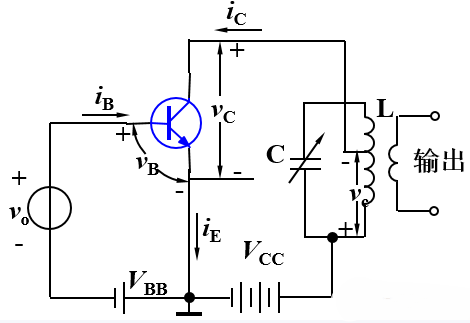

圖：高頻功率放大器原理電路圖
通常情況下LC的諧振回路一般是放大器的并聯諧振網路，諧振網絡的諧振頻率是信號的中心頻率，作用是濾波和匹配。VBB是VBB是基極電路的直流偏壓，它的數值應該小于放大管導通電壓Uon，一般VBB小于0，能夠保證三極管在丙類工作狀態。VCC是集電極電路的直流電源電壓，能夠?qū)Ψ糯蠊芎侠盱o態偏置，提供直流能量。

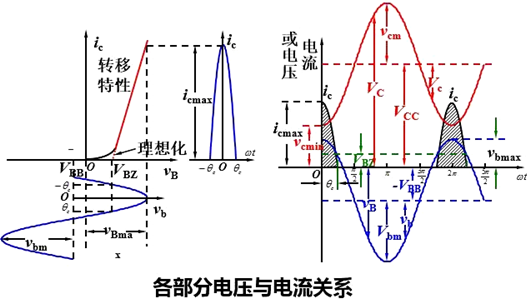

圖：電壓與電流關系
通過上面的圖片可以看到集電極電流ic雖然是脈沖狀，但是包含很多的諧波成分，失真較大，但是由于集電極電路內采用的是并聯諧振回路并諧振于基頻，那么它對于基頻就會出現較大的純阻性阻抗，對諧波阻抗較小，因此并聯諧振電路因?yàn)橥ㄟ^ic所產生的電壓降vc也幾乎只含有基頻。雖然電流失真較大，但是因?yàn)橹C振回路的濾波作用，但是仍然可以得到正弦波形輸出。
高頻功率放大器電路分析：

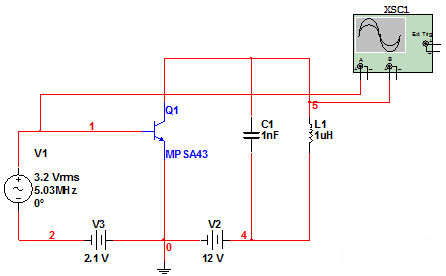

圖：高頻功率放大器電路圖

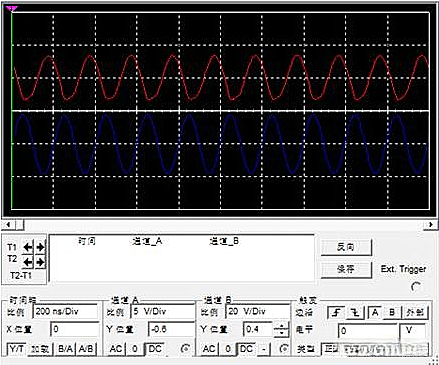

在電路圖的演示中，雙擊示波器的圖標，再打開仿真開關，就能看到電路的輸入、輸出信號波形，如下圖所示。觀察圖片能夠發現，輸出信號和輸入信號基本上是反相的，同時電路的放大倍數約為50，這說明電路工作在諧振放大狀態。
