    調制波形振蕩電路介紹
    波形振蕩電路的調制

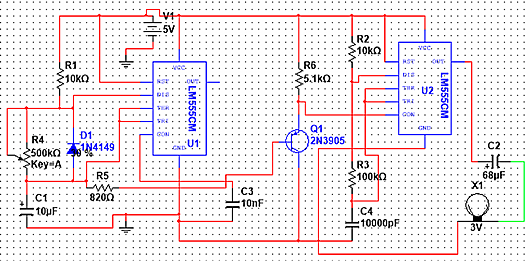

    實驗原理圖
    我們使用了集成芯片和外圍器件的簡單配合,讓U1工作再一個緩慢充電再放電的振蕩狀態,U2則會在這個基礎上進行脈沖的調制輸出,經過C2去推動負載工作。
    波形 振蕩 電路
    波形振蕩硬件調制電路

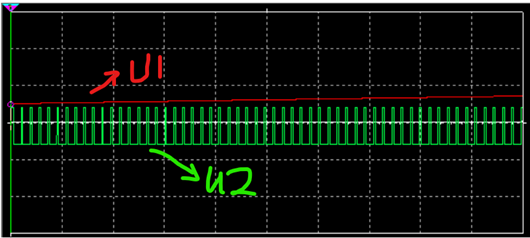

    我們仿真看看效果,可以看到U1在緩慢的往上爬,U2輸出了我們想要的振蕩波形。
    波形 振蕩 電路
    手動實驗及調試
    任何不經過實戰的東西,就像是空中樓閣,那么我們現在開始按要求制作好,這個過程需要一些時間。
    波形 振蕩 電路

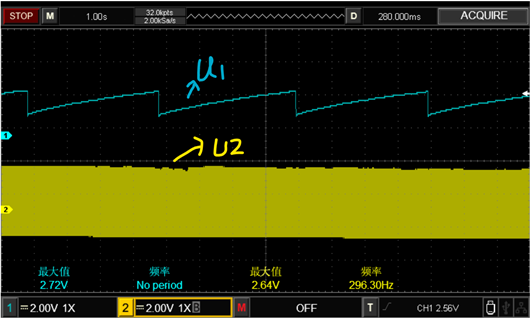

    實測看看我們的波形,U1先緩慢充電,充滿后跌落,周而復始,形成鋸齒波的振蕩,U2就像個ADC英雄,不需要消耗藍色法力值,瘋狂輸出。
    波形 振蕩 電路

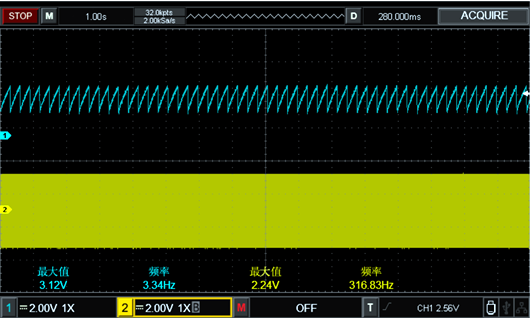

    我們試著改變器件的大小,可以改變相應的頻率變化??梢钥吹経1的頻率也開始小跑起來。
    波形 振蕩 電路

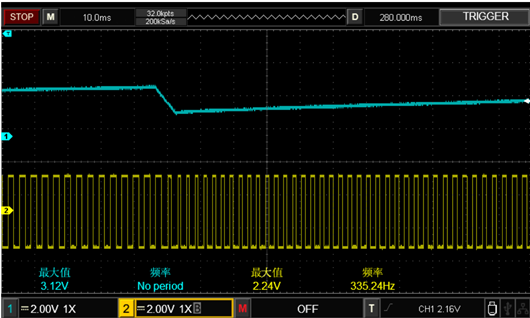

    密密麻麻的ADC到底什么樣的,我們把它展開看看,可以看到U1的振蕩過程導致U2的輸出會有調制變化通過改變不同的頻率,我們能得到各種有趣的結果。
    波形 振蕩 電路
