    單電源運放加偏置仿真電路詳解
    單電源運放加偏置仿真電路
    單電源運放在放大時,為了能正確的放大信號,避免負半周出現失真,需要在放大前加入合適的偏置電路,保證放大信號不失真。
    下面通過仿真來看下有偏置和沒偏置的影響。

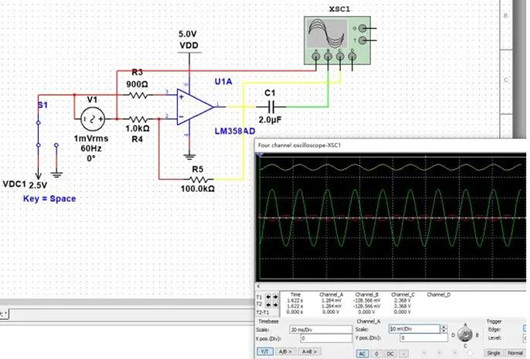

    單電源運放有偏置仿真電路:
    單電源運放 偏置 仿真
    信號源10mV,60Hz波形,使用同向放大,從波形上看的出來相位相同。
    輸出端一定會帶有2.5V的直流點位在,因為加了偏置就是2.5V,看到的波形大小不一樣,是因為不同通道使用的檔位不一樣,但是可以從中間欄信號值觀察;
    藍色信號是隔直電容后的信號值,P-P值110mV左右,放大11倍。

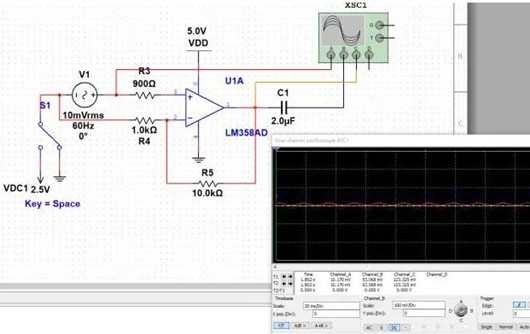

    單電源運放無偏置仿真電路:
    單電源運放 偏置 仿真
    1、藍色波形出現了嚴重的負半軸失真現象,而且放大倍數遠遠低于11倍。
    這就是單電源供電運放有無偏置下的放大影響。
    備注:
    1、同向輸入端串聯的電阻R3主要是為了補償反向輸入端因為偏置電流產生的電壓影響,設計的過程中建議加上,如果放大倍數大的情況下是能起到很好的補償作用,常見于跨阻運放對光電流進行放大,同時這也是一種好的習慣。

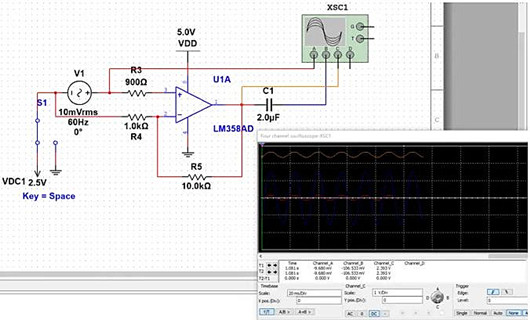

    2、如果是反向放大的,信號源直接接反向端即可。
    單電源運放 偏置 仿真
    放大后的信號與原始信號相位相差180度。
