    穩壓二極管,穩壓電路介紹
    簡單的說,穩壓二極管(1SMA5931)其實就是利用二極管反向擊穿后在繼續增加電流的情況下二極管兩端電壓保持不變特性制成的二極管。 就普通二極管而言反向擊穿不可恢復,穩壓二極管則相反。
    穩壓二極管
    穩壓電路

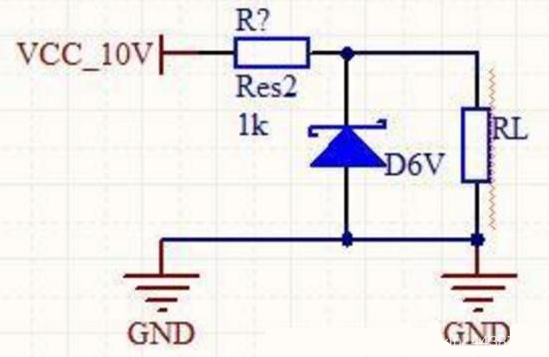

    上圖是穩壓二極管組成的最簡單的穩壓電路,輸入10V直流電壓,輸出約6V左右輸出電壓,利用歐姆定律我們可以很容易的計算各元件的取值。假定需要輸出6V,5ma穩壓管的穩壓值選取6V左右,穩壓管的額定電流大于5MA即可,我們可以用10V-6V(穩壓二極管穩壓值)=4V 也就是說有4V的電壓加在了與穩壓管串聯的電阻上,我們用4V/5ma=800歐電阻。實際選取1K電阻就可以得到6V左右電壓。
    下 面我們來I簡單的分析一下這個簡單的電路,當輸入電壓升高時,負載RL的電壓也會隨之升高,穩壓二極管電流增大,由于其電壓不變常用的78系列穩壓器就采用這種原理,只不過將電壓的波動取樣,取調整三極管B極,控制輸出電壓。
    上述兩種穩壓電路已經淘汰,目前我們可以采用78系列三端穩壓器,也可以采用LM2596等高新能穩壓器件進行穩壓。所以穩壓二極管現在有了如下應用。
    穩壓二極管
    為6V所以多余的電流以電壓形式加在電阻R上,形成穩壓。當輸出電壓不變負載電流加大時,電阻R上的電流,壓降隨之增大。負載電壓下降,此時穩壓管中的電流急劇下降,使R上的壓降隨之減小從而保持R上的壓降基本不變,使負載電壓趨于穩定。
    上圖穩壓電路由于穩壓精度及輸出電流等弊端目前已經很少使用,但是此電路詮釋了穩壓二極管的工作原理。為了提高輸出電流人們把穩壓二極管與三極管結合形成如下串聯型穩壓電路:
    穩壓二極管
    穩壓二極管擴流電路

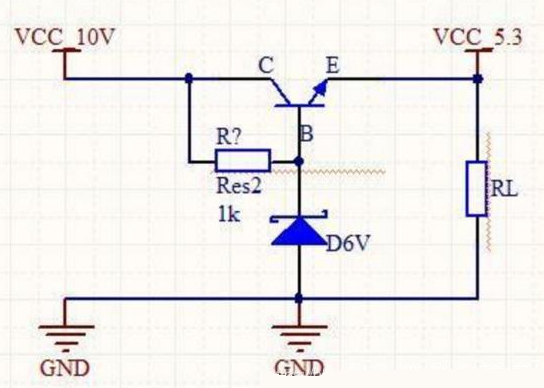

    由此電路可知三極管B極被固定為6V,由于BE間存在0.7V左右壓降所以此電路輸出約5.3V的電壓,由于負載RL與三極管E極相連接,構成射極跟隨器,所以只要UB固定不變,輸出電壓就會基本保持不變。

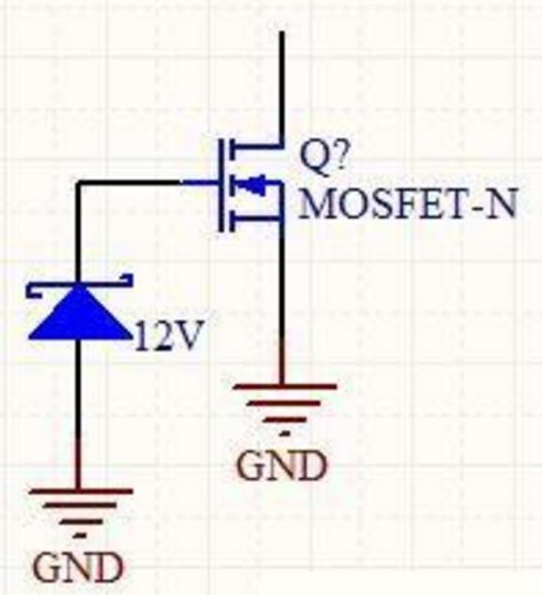

    在mos管G極S極連接適當穩壓二極管,當GS電壓超過GS擊穿電壓時穩壓二極管導通,電壓被牽制在穩壓穩壓二極管的穩壓值上,從而保護MOS管不被擊穿。 當你檢修設備發現MOS GS端短路時,在更換MOS的同時一定要把GS間連接的穩壓二極管換掉。
    目前許多貼片穩壓二極管并沒有標注型號,我們檢修時就需要查看MOS管型號,查出MOS管GS極最大輸入電壓來確定穩壓管的穩壓值、或者根據前級MOS驅動電路確定大致穩壓值。
    由于MOS在控制器中成對出現,一般燒毀只會燒毀其中一組,我們可以把好的一組穩壓二極管拆下來,串接100k電阻接到可調電源上,用萬用表測量穩壓二極管兩端,慢慢的升高可調電源電壓此時萬用表電壓值將會隨之變化,繼續緩慢調節可調電源電壓,當發現即使電壓繼續升高萬用表電壓值基本不變那么此時微調電源即可找到該穩壓二極管的穩壓值。
