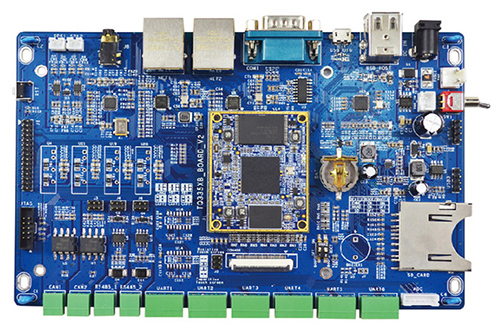

開發板(demo board)是用來進行嵌入式系統開發的電路板，簡單的說，就是一塊集成了多種電子元器件的電路板。這些電子元器件包括CPU、存儲器、I/O設備、數據通路總線以及外部設備的各種接口。開發板主要是應用于嵌入式系統的開發。開發者可根據實際產品的需求來設計和定制嵌入式系統的硬件組成部分。開發板也便于初學者了解和學習嵌入式系統的硬件和軟件，有的開發板也提供了基礎的集成開發環境和軟件源代碼等。
開發板
1.開發板分類
1.1單片機
(1)51系列單片機。51 單片機目前已有多種型號， 8031/8051/8751是Intel公司早期的產品，而 ATMEL 公司的AT89C51、AT89S52則更實用。
(2)PIC系列單片機。在全球都可以看到PIC單片機從電腦的外設、家電控制、電訊通信、智能儀器、汽車電子到金融電子各個領域的廣泛應用。
(3)AVR系列單片機。AVR單片機是1997年由ATMEL公司研發出的增強型內置Flash的RISC精簡指令集高速8位單片機。
(4)ARM開發板。ARM開發板是以ARM內核芯片的嵌入式開發版，主要特點是速度快，庫文件統一，并且有利于進行開發。
1.2CPLD/FPGA
CPLD(Complex Programmable Logic Device)復雜可編程邏輯器件，是從PAL和GAL器件發展出來的器件，相對而言規模大，結構復雜，屬于大規模集成電路范圍。是一種用戶根據各自需要而自行構造邏輯功能的數字集成電路。其基本設計方法是借助集成開發軟件平臺，用原理圖、硬件描述語言等方法，生成相應的目標文件，通過下載電纜(“在系統”編程)將代碼傳送到目標芯片中，實現設計的數字系統。
1.3DSP
DSP(digital signal processor)是一種獨特的微處理器，是以數字信號來處理大量信息的器件。其工作原理是接收模擬信號，轉換為0或1的數字信號，再對數字信號進行修改、刪除、強化，并在其他系統芯片中把數字?jǐn)?shù)據解譯回模擬數據或?qū)嶋H環境格式。它不僅具有可編程性，而且其實時運行速度可達每秒數以千萬條復雜指令程序，遠遠超過通用微處理器，是數字化電子世界中日益重要的電腦芯片。
1.4ARM
ARM 即Advanced RISCMachines的縮寫是對一類微處理器的通稱. ARM同時還是微處理器行業的一家知名企業，設計了大量高性能、廉價、耗能低的RISC處理器、相關技術及軟件。技術具有性能高、成本低和能耗省的特點。適用于多種領域，比如嵌入控制、消費/教育類多媒體、DSP和移動式應用等。
1.5MIPS
MIPS是世界上很流行的一種RISC處理器。MIPS的意思是“無內部互鎖流水級的微處理器”(Microprocessor without interlocked piped stages)，其機制是盡量利用軟件辦法避免流水線中的數據相關問題。
1.6PPC
PowerPC是一種精簡指令集(RISC)架構的中央處理器(CPU)，有著廣泛的實現范圍，包括從諸如Power4那樣的高端服務器CPU到嵌入式CPU市場。PowerPC處理器有非常強的嵌入式表現，因?yàn)樗哂袃?yōu)異的性能、較低的能量損耗以及較低的散熱量。除了象串行和以太網控制器那樣的集成I/O，該嵌入式處理器與“臺式機”CPU存在非常顯著的區別。例如，4xx系列PowerPC處理器缺乏浮點運算，并且還使用一個受軟件控制的TLB進行內存管理，而不是象臺式機芯片中那樣采用反轉頁表。
2.構成部分
2.1嵌入式微處理器
嵌入式系統硬件層的核心是嵌入式微處理器，嵌入式微處理器與通用CPU最大的不同在于嵌入式微處理器大多工作在為特定用戶群所專用設計的系統中，它將通用CPU許多由板卡完成的任務集成在芯片內部，從而有利于嵌入式系統在設計時趨于小型化，同時還具有很高的效率和可靠性。
2.2存儲器
嵌入式系統需要存儲器來存放和執行代碼。嵌入式系統的存儲器包含Cache、主存和輔助存儲器。
2.3通用接口
嵌入式系統和外界交互需要一定形式的通用設備接口，如A/D、D/A、I/O等，外設通過和片外其他設備的或傳感器的連接來實現微處理器的輸入/輸出功能。每個外設通常都只有單一的功能，它可以在芯片外也可以內置芯片中。外設的種類很多，可從一個簡單的串行通信設備到非常復雜的802.11無線設備。
3.關于開發板的常見問題
3.1開發板是干什么的?
開發板主要用于開發板的典型組件有哪些?學習目的，也可用于工業應用。在這個龐大的電子社區中，還有許多定制開發板可用。它們還用于在發布主要產品之前進行原型設計。
3.2開發板的典型組件有哪些?
通常，開發板的組件包括：
電源電路(通常設置為使用9V/12V電源運行)
編程接口(通過計算機對微控制器進行編程)
基本輸入電路，如按鈕。
基本輸出電路，如LED。
3.3微控制器和開發板有什么區別?
與微處理器開發板相比，微控制器板將強調與某些受控系統的數字和模擬控制互連，而開發板可能只有少數或沒有分立或模擬輸入/輸出設備。
3.4開發板哪個好?
2021年的10大開發板依次是：
巨型板。
OSD32MP1-BRK靈活原型平臺。
BeagleBone®綠色網關。
ESP32-SE2-Saola-1。
SimpleLink Wi-Fi CC3200 LaunchPad。
BeagleBone Black。
樹莓派4B型。
粒子硼LTE CAT-M1。
SeeedStudio NPi i.MX6ULL開發板
以上就是開發板種類的介紹了。目前開發板廣泛應用在手持多媒體播放器、智能手機、汽車多媒體、車載信息娛樂、MID、智能本、上網本、平板電腦、工業控制系統等產品方案。
