    光耦的開關信號使用知識介紹

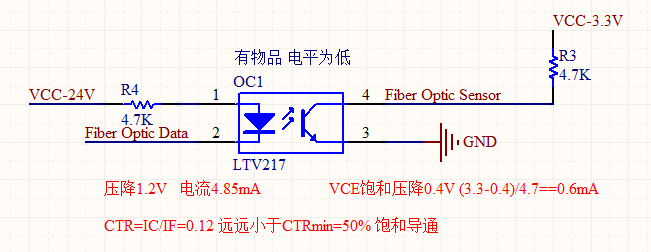

    最近一個產品需要用到光耦,一直知道這個東西是啥,還真沒用過,以這個產品為例,開關信號測量。左側原邊輸入為一個光纖傳感器,檢測物品有無。傳感器檢測到物品,光耦導通,右側副邊VCE導通壓降為0.4V,ADC監測電壓為0。
    光耦的開關信號
    光耦實現:“電—光—電”轉換。光耦合器一般由三部分組成: 光的發射、光的接收及信號放大。輸入的電信號驅動發光二極管( LED),使之發出一定波長的光,被光探測器接收而產生光電流,再經過進一步放大后輸出。這就完成了電—光—電的轉換,從而起到輸入、輸出、隔離的作用。
    這篇文章講解的很詳細 光耦參數的理解,很贊,看了3遍。
    光耦的參數的理解
    計算方法:
    1.開關光耦的參數計算確定好輸入和輸出的電壓后, 就是輸入和輸出負載電阻的計算。
    2.首先計算CTR值的在各種影響因素下的下限值, 主要是If、全溫度范圍、離散性、壽命。
    3.確定好CTR下限值后,再確定光耦的傳輸速率,根據傳輸速率的要求,確定輸出端的負載電阻。根據輸出端電阻計算輸入端負載電阻。由于廠家手冊給出的曲線一般
    都是在IF 較大的情況下的數據, 但在實際設計中考慮到功耗要求, If 值一般較小, 因此需要同原廠技術人員溝通下, 給出一個經驗值來供我們參考計算。再計算后相關參數后, 最好進行相應的實測,驗證自己的計算結果。
