運放全橋整流電路解析(雙電源供電運放)
  • 發布時間:2021-09-24 17:48:51
  • 來源:
  • 閱讀次數:
運放全橋整流電路解析(雙電源供電運放)
簡介:顧名思義,運放全橋整流電路就是利用運算放大器和相關器件組成能夠?qū)⒔涣餍盘?hào)全波整流的電路;
一.全波整流電路組成(運放雙電源供電)

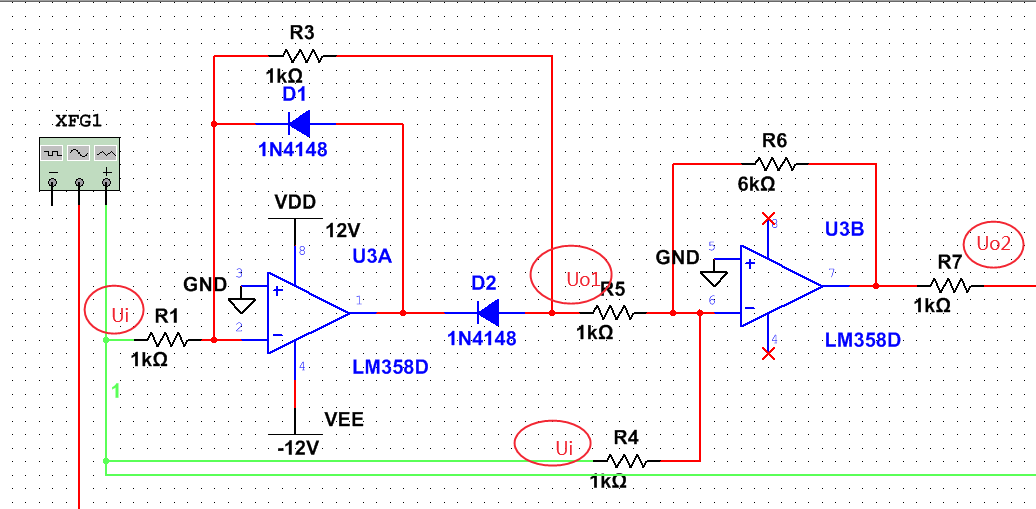

運放全橋整流電路
假設R3=R1
輸入U(xiǎn)i為正電壓時,D1不導通,運放1端輸出負電壓,故電壓從R1→R3→D2,構成反向放大電路,此時運放1端輸出Uo1=-Ui*(R3/R1)=-Ui;
Ui輸入為負電壓時,D1導通,運放1端輸出為正電壓,故D2不導通,又根據運放輸入端近似短路,故運放2端電壓為0V,Uo1=0V;
由以上分析可得,當輸入電壓為交流信號電壓時,此電路只對輸入電壓中正電壓有作用,負電壓被運放鉗位到0V;
那么在后面再加一級運放電路進行對輸入端負電壓進行處理
下圖是表示輸入正負1V的交流信號Ui,對應第二級運放7端輸出的電壓,計算過程
分為兩部分,一部分是Uo1作為U3B運放輸入的一部分,另一部分是通過R4過來的Ui電壓,由此U3B組成了兩個不同信號的放大電路;
當Ui為正向電壓u時,第一部分放大,Uo1為-u,此時Uo2暫為-(-u*(R6/R5))=6u。
第二部分放大,U3B的6端Ui為u,那么Uo2暫為-u*(R6/R4)=-6u;
綜合第一第二部分放大疊加,可得當Ui為正向電壓時,Uo2輸出為0V;
當Ui為負向電壓時,第一部分放大,Uo1為0V,此時Uo2暫為0V。第二部分放大,U3B的6端Ui為-u,那么Uo2暫為-u*(R6/R4)=-6u。
綜合第一第二部分放大疊加,可得當Ui為負向電壓時,Uo2輸出為-6u;

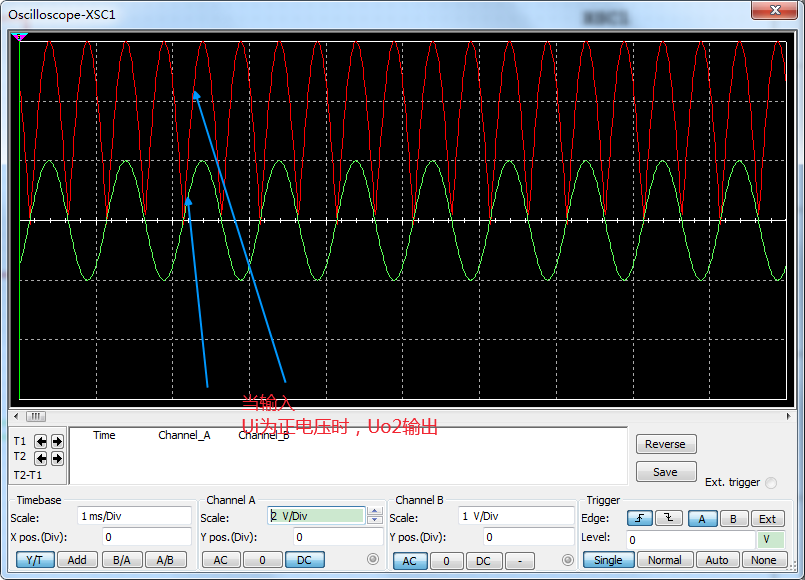

通過仿真示波器可以看出理論分析符合實際效果。
運放全橋整流電路
通過以上實驗,我們需要想辦法將輸入U(xiǎn)i中的正電壓也可以通過運放電路進行正向電壓整流放大,那么我們單獨分析Ui為正向電壓時的情況,由以上實驗分析得出的
當Uo1為-u,此時Uo2暫為-(-u*(R6/R5))=6u。  (1)
U3B的6端Ui為u,Uo2暫為-u*(R6/R4)=-6u。      (2)
可以看出,只要(1)中的Uo2大于(2)中的Uo2,就可以實現對Ui的正電壓進行放大,也就是讓(1)中對信號的放大倍數大于(2)中的放大倍數即可;

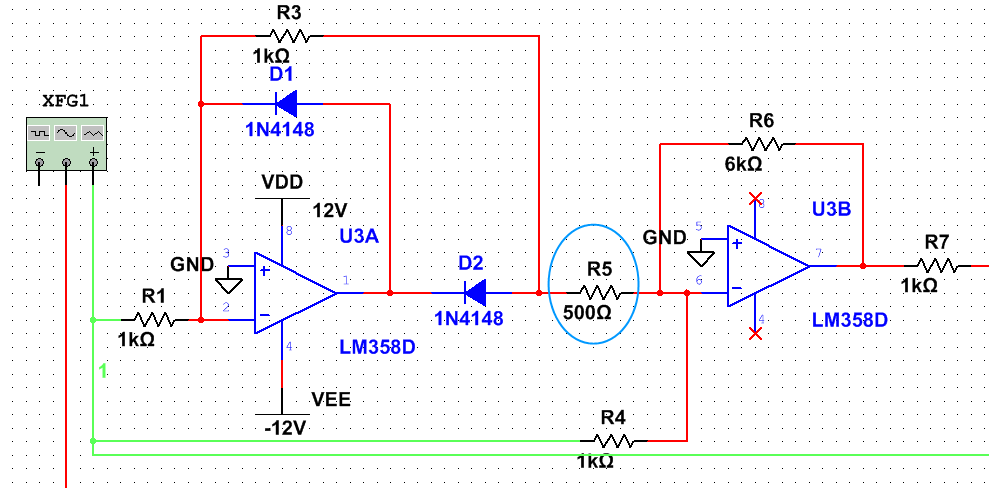

接下來我們做實驗,將R5換成500歐,則(1)的放大倍數為R6/R5=12。
運放全橋整流電路
來看仿真效果圖:

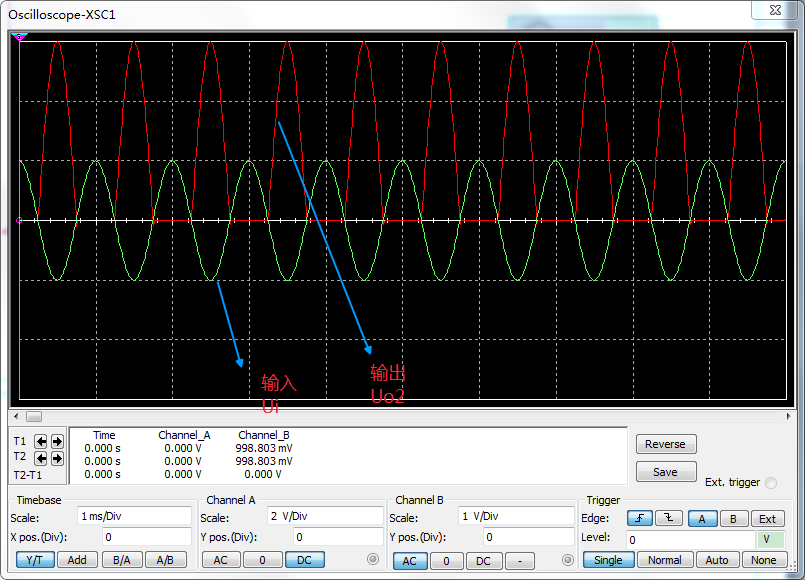

運放全橋整流電路
由圖中可以看出,當Ui輸入為正電壓u時,Uo2輸出為6u,和我們理論分析的結論相符,到此關于運放全波整流的電路簡單分析結束。
