三極管知識,三極管分類與作用詳解
  • 發布時間:2021-08-27 17:55:28
  • 來源:
  • 閱讀次數:
三極管知識,三極管分類與作用詳解
三極管
三極管是什么:
三極管是一種控制電流的半導體器件
三極管的作用:
作用一:
把微弱信號放大成幅度值較大的電信號
作用二:
也用來做無觸點開關
三極管的分類:
PNP型
由兩塊P型半導體中間夾著一塊N型半導體組成
NPN型
由兩塊N型半導體中間夾著一塊P型半導體組成
不同類型三極管之間的區別:
首先我們先了解一下,P是啥,N是啥:
P就是positive,也就是正極的意思
N就是negetive,也就是負極的意思
然后我們來看一下PNP型和NPN型三極管之間的區別:

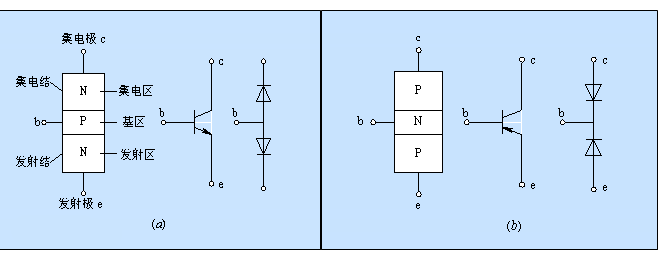

先給大家一幅圖直觀的看看:
三極管
- B——base:基極
- E——Emitter:發射極
- C——collector:集電極
NPN 是用 B→E 的電流(IB)控制 C→E 的電流(IC),E極電位最低,且正常放大時通常C極電位最高,即 VC > VB > VE
PNP 是用 E→B 的電流(IB)控制 E→C 的電流(IC),E極電位最高,且正常放大時通常C極電位最低,即 VC < VB < VE
PNP管子靠載流子導電;NPN管子靠空穴導電
PNP的電流方向是流向內;NPN電流向外。
PNP是負電源偏置;NPN是正電流偏置。
既然這兩種三極管之間有較大的差別,那么我們?nèi)绾稳ヅ袛嗄姆N是PNP,哪種是NPN呢?
判斷PNP和NPN型半導體
首先,把萬用表打到蜂鳴檔,然后用萬用表紅表筆接中間的引腳,接著用黑表筆接旁邊的任意一只引腳,如果有蜂鳴聲響起,那么這個三極管就是NPN型,如果沒有的話,那就是PNP型咯
我對這個檢測方法的理解:P不是對應正極嗎?N不是對應負極嗎?電流都是從正極流向負極(PN結就相當于一個二極管=v=(如上圖)),那么我們就可以理解為,紅表筆接正極,黑表筆接負極,如果是PNP型,那么電阻為無窮大,而NPN型的話,電阻無窮小-v-
純屬個人理解哈,各位如有意見歡迎提出
如何選用PNP、NPN型三極管呢?
如果輸入一個高電平,而輸出需要一個低電平時,首選擇npn。
如果輸入一個低電平,而輸出需要一個低電平時,首選擇pnp。
如果輸入一個低電平,而輸出需要一個高電平時,首選擇npn。
如果輸入一個高電平,而輸出需要一個高電平時,首選擇pnp。
