上拉電阻和下拉電阻有什么用？
1、提高驅動能力：
例如，用單片機輸出高電平，但由于后續電路的影響，輸出的高電平不高，就是達不到VCC，影響電路工作。所以要接上拉電阻。下拉電阻情況相反，讓單片機引腳輸出低電平，結果由于后續電路影響輸出的低電平達不到GND，所以接個下拉電阻。
2、鉗位
上拉就是將不確定的信號通過一個電阻鉗位在高電平，電阻同時起限流作用。下拉同理，也是將不確定的信號通過一個電阻鉗位在低電平
在單片機引腳電平不定的時候，讓后面有一個穩定的電平：
例如上面接下拉電阻的情況下，在單片機剛上電的時候，電平是不定的，還有就是如果你連接的單片機在上電以后，單片機引腳是輸入引腳而不是輸出引腳，那這時候的單片機電平也是不定的，下拉電阻的作用就是如果前面的單片機引腳電平不定的話，強制讓電平保持在低電平。
3、 提高輸出的高電平值
例如： 當TTL電路驅動CMOS電路時，如果電路輸出的高電平低于CMOS電路的最低高電平（一般為3.5V）， 這時就需要在TTL 的輸出端接上拉電阻，以提高輸出高電平的值
此外還有以下作用：
1、提高總線的抗電磁干擾能力，管腳懸空就比較容易接受外界的電磁干擾；
2、長線傳輸中電阻不匹配容易引起反射波干擾，加上、下拉電阻是電阻匹配，有效的抑制反射波干擾。
3、 如果電平用OC(集電極開路，TTL)或OD(漏極開路，CMOS)輸出，那么不用上拉電阻是不能工作的， 這個很容易理解，管子沒有電源就不能輸出高電平了。
如下圖所示:

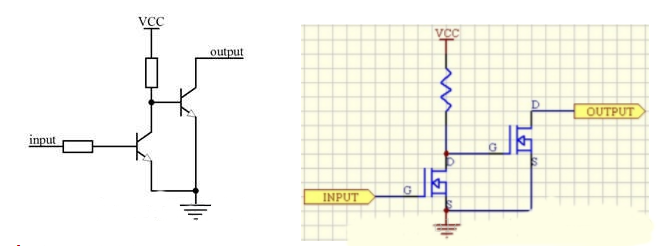

集電極開路輸出的結構如圖1所示，右邊的那個三極管集電極什么都不接，所以叫做集電極開路;和集電極開路類似，漏極開路輸出；
一般情況下都需要在OUTPUT 輸出口 外接上拉電阻，才能輸出高電平。否則在右邊三極管截止時，輸出的是高阻態。
高阻態狀態下便于多個三極管并聯（線與邏輯） 有一個為低電平，所有的都為低電平。
上下拉使用對比：
需要注意的是，上拉電阻太大會引起輸出電平的延遲。（RC延時）一般CMOS門電路輸出不能給它懸空，都是接上拉電阻設定成高電平。
下拉電阻：和上拉電阻的原理差不多， 只是拉到GND去而已。 那樣電平就會被拉低。 下拉電阻一般用于設定低電平或者是阻抗匹配(終端端接)。
上拉是對器件輸入電流，下拉是輸出電流；
上拉用來增大電流，下拉電阻是用來吸收電流。
選用原則：
上拉電阻阻值的選擇原則包括:
1、從節約功耗及芯片的灌電流能力考慮應當足夠大；電阻大，電流小。
2、從確保足夠的驅動電流考慮應當足夠小；電阻小，電流大。
3、對于高速電路，過大的上拉電阻可能邊沿變平緩。
綜合考慮以上三點,通常在1k到10k之間選取。對下拉電阻也有類似道理
上拉電阻偏大或偏小的影響： 400kbs
上拉電阻值過小，Vcc灌入端口的電流(Ic)將較大，這樣會導致MOS管V2(三極管)不完全導通(Ib*β，有飽和狀態變成放大狀態，這樣端口輸出的低電平值增大(i2c協議規定，端口輸出低電平的最高允許值為0.4v)。
如果上拉電阻過大，加上線上的總線電容，由于RC影響，會帶來上升時間的增大(下降延是芯片內的晶體管，是有源驅動，速度較快;上升延是無源的外接電阻，速度慢)，而且上拉電阻過大，即引起輸出阻抗的增大，當輸出阻抗和負載的阻抗可以比擬的時，則輸出的高電平會分壓而減少。
低功耗狀態 上拉下拉使用注意：
帶上拉或者下拉的IO口，在低功耗狀態，或者配置使用的常態時，應根據IO口的狀態進行相關的設置。
如果IO口沒有做好處理的話，它就會在暗地里偷走功耗，而你卻渾然不知。具體原因是這樣的，一般的IO的內部或者外部都會有上下拉電阻，舉個例子，如下圖所示，假如某個IO口有個10KΩ的上拉電阻，把引腳拉到3.3V，然而當MCU進入低功耗模式的時候，此IO口被設置成輸出低電平，根據歐姆定律，此引腳就會消耗3.3V/10K=0.33mA的電流，假如有四、五個這樣的IO口，那么幾個mA就貼進去了，太可惜了。所以在進入低功耗之前，請逐個檢查IO口的狀態：
如果此IO口帶上拉，請?jiān)O(shè)置為高電平輸出或者高阻態輸入;
如果此IO口帶下拉，請?jiān)O(shè)置為低電平輸出或者高阻態輸入;
總之一句話，不要把上好的電流浪費在產生熱量的功能上，咱可不靠這點溫度去暖手。
IO口上拉與下拉電平與IC間的連接造成的相應功耗的損失：
IO口的上下拉電阻消耗電流這一因素相對比較明顯，下邊咱來說一個不明顯的因素：IO口與外部IC相連時的電流消耗。假如某個IO口自帶上拉，而此與IO相連的IC引腳偏偏是自帶下拉的，那么無論這個引腳處于什么樣的電平輸出，都不可避免的產生一定的電流消耗。所以凡是遇見這一類的情況，首先需要閱讀外設IC的手冊，確定好此引腳的的狀態，做到心中有數;然后在控制MCU睡眠之前，設置好MCU的IO口的上下拉模式及輸入輸出狀態，要保證一絲兒電流都不要被它消耗掉。
系統功耗測試。
檢測出來的電流消耗很大，可實際應用消耗的功耗卻不大？
是因?yàn)樵跍y試功耗的時候MCU還連接著調試器呢！這時候大部分電流就會被調試器給擄走，平白無故的讓工程師產生極度郁悶的心情。所以在測低功耗的時候，一定不要連接調試器，更不能邊調試邊測電流。
