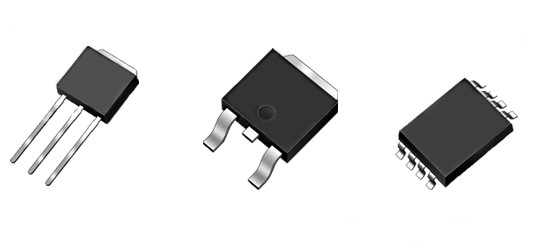

什么是 MOS 管?MOS 管一般指 pmos。PMOS 是指 n 型襯底、p 溝道，靠空穴的流動運送電流的 MOS 管。電源反接，會給電路造成損壞，不過，電源反接是不可避免的。所以，我么就需要給電路中加入保護電路，達到即使接反電源，也不會損壞的目的。
一般可以使用在電源的正極串入一個二極管解決，不過，由于二極管有壓降，會給電路造成不必要的損耗，尤其是電池供電場合，本來電池電壓就 3.7V，你就用二極管降了 0.6V，使得電池使用時間大減。 MOS 管防反接，好處就是壓降小，小到幾乎可以忽略不計。現在的 MOS 管可以做到幾個毫歐的內阻，假設是 6.5 毫歐，通過的電流為 1A(這個電流已經很大了)，在他上面的壓降只有 6.5 毫伏。
由于 MOS 管越來越便宜，所以人們逐漸開始使用 MOS 管防電源反接了。
MOS 管防反接用法
電源反接，會給電路造成損壞，不過，電源反接是不可避免的。所以，我么就需要給電路中加入保護電路，達到即使接反電源，也不會損壞的目的。
一般可以使用在電源的正極串入一個二極管解決，不過，由于二極管有壓降，會給電路造成不必要的損耗，尤其是電池供電場合，本來電池電壓就 3.7V，你就用二極管降了 0.6V，使得電池使用時間大減。
MOS 管防反接，好處就是壓降小，小到幾乎可以忽略不計。現在的 MOS 管可以做到幾個毫歐的內阻，假設是 6.5 毫歐，通過的電流為 1A(這個電流已經很大了)，在他上面的壓降只有 6.5 毫伏。
由于 MOS 管越來越便宜，所以人們逐漸開始使用 MOS 管防電源反接了。
NMOS 管防止電源反接電路：
正確連接時：剛上電，MOS 管的寄生二極管導通，所以 S 的電位大概就是 0.6V，而 G 極的電位，是 VBAT，VBAT-0.6V 大于 UGS 的閥值開啟電壓，MOS 管的 DS 就會導通，由于內阻很小，所以就把寄生二極管短路了，壓降幾乎為 0。
電源接反時：UGS=0，MOS 管不會導通，和負載的回路就是斷的，從而保證電路安全。
PMOS 管防止電源反接電路：
正確連接時：剛上電，MOS 管的寄生二極管導通，電源與負載形成回路，所以 S 極電位就是 VBAT-0.6V，而 G 極電位是 0V，PMOS 管導通，從 D 流向 S 的電流把二極管短路。
電源接反時：G 極是高電平，PMOS 管不導通。保護電路安全。
連接技巧
NMOS 管 DS 串到負極，PMOS 管 DS 串到正極，讓寄生二極管方向朝向正確連接的電流方向。
感覺 DS 流向是“反”的?
仔細的朋友會發現，防反接電路中，DS 的電流流向，和我們平時使用的電流方向是反的。
為什么要接成反的?
利用寄生二極管的導通作用，在剛上電時，使得 UGS 滿足閥值要求。
為什么可以接成反的?
如果是三極管，NPN 的電流方向只能是 C 到 E，PNP 的電流方向只能是 E 到 C。不過，MOS 管的 D 和 S 是可以互換的。
這也是三極管和 MOS 管的區別之一。
