    二極管鉗位電路的原理與判斷輸出波形的簡易方法
    所謂鉗位,就是把輸入電壓變成峰值鉗制在某一預定的電平上的輸出電壓,而不改變信號。
    鉗位電路
    (1)功能:將輸入訊號的位準予以上移或下移,并不改變輸入訊號的波形。
    (2)基本元件:二極管 D、電容器 C 及電阻器 R(直流電池 VR)。
    (3)類別:負鉗位器與正鉗位器。
    (4)注意事項
    D 均假設為理想,RC 的時間常數也足夠大,不致使輸出波形失真。
    任何交流訊號都可以產生鉗位作用。
    負鉗位器

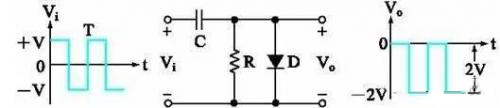

    (1)簡單型
    二極管鉗位電路
    工作原理
    Vi 正半周時,DON,C 充電至 V 值,Vo=0V。
    Vi 負半周時,DOFF,Vo=-2V。

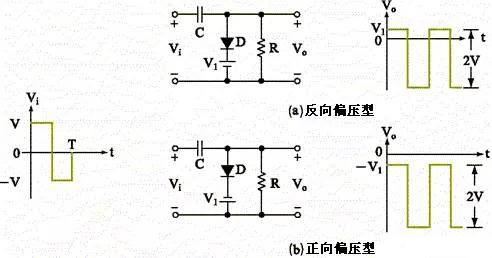

    (2)加偏壓型
    二極管鉗位電路
    工作原理
    Vi 正半周時,二極管 DON,C 被充電至 V 值(左正、右負),Vo=+V1(a)圖或 -V1(b)圖。
    Vi 負半周時,二極管 DOFF,RC 時間常數足夠大,Vo=VC+Vi(負半周)=2V。

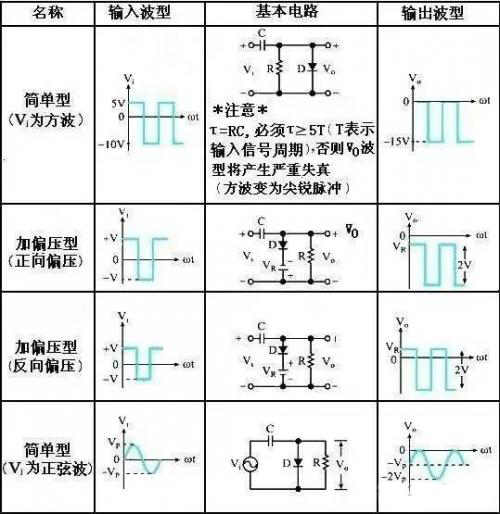

    幾種二極管負鉗位器電路比較
    二極管鉗位電路
    正鉗位器
    (1)簡單型
    二極管鉗位電路
    工作原理
    Vi 負半周時,DON,C 充電至 V 值(左負、右正),Vo=0V。
    Vi 正半周時,DOFF,Vo=VC+Vi(正半周) =2V。

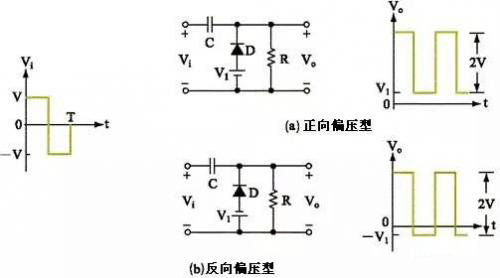

    (2)加偏壓型
    二極管鉗位電路
    判斷輸出波形的簡易方法
    1. 由參考電壓 V1 決定輸出波形于坐標軸上的參考點。
    2 . 由二極管 D 的方向決定原來的波形往何方向移動,若二極管的方向為   ,則波形必須向上移動;若二極管的方向為  ,則波形必須往下移動。
    3 決定參考點與方向后,再以參考點為基準,將原來的波形畫于輸出坐標軸上,即為我們所求。
    幾種二極管正鉗位器電路比較
    二極管鉗位電路
