    淺談三極管放大基極偏置電阻計算
    三極管放大基極偏置電阻

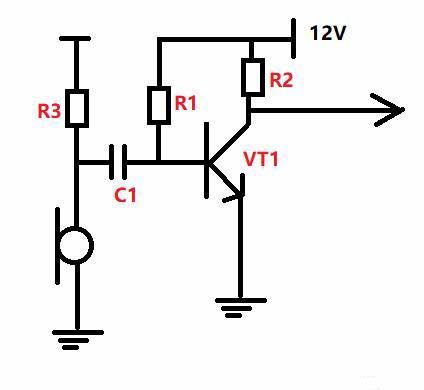

    話筒音量放大
    如上圖所示:R1為三極管基極偏置電阻,阻值不能大也不能小,應該怎樣計算呢?
    計算這種電阻我們需要知道那么幾個參數:
    1、三極管允許通過的最大電流
    2、三極管的放大倍數
    3、此電路的供電電壓
    R1的大小影響三極管B→E通過的電流,那電源電壓為12V,設三極管的最大通過電流為1A。
    解:12V/1A=12R,那么R2的阻值就應該為12歐姆,這時候三極管剛好可以通過1安培的電流。
    三極管通過電流最大為1A,那么三極管基極正向偏置電流就應該為1A的一半,這時候三極管剛好在半導通狀態。
    那么基極的電流就應該是1A/2=500mA=0.5A
    現在假設三極管的放大倍數為100倍(具體倍數自己萬用表HFE檔位測量),那么基極的電流就應該是500mA/100倍=5mA=0.005A
    現在算出基極通入0.005A電流時三極管剛好是處于半導通狀態,現在需要考慮的是當電流流經三極管后會產生壓降(0.5V~0.7V)
    那如果我們按1V算,12V-1V=11V這11V是正常工作時的電壓,那么根據歐姆定律就有11V/0.005A(5mA)=2200R(2.2K),由上述公式可計算出這個電路的基極偏置電阻R1的大小為2.2K時,三極管處于半導通狀態,由話筒來的交流信號經過電容C1耦合后可以被三極管放大。

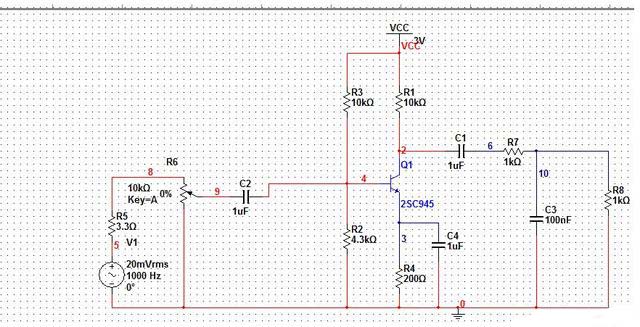

    三極管放大基極偏置電阻
    信號放大電路
