了解穩壓管正常工作時處于什么狀態
  • 發布時間:2021-01-22 18:24:50
  • 來源:
  • 閱讀次數:
了解穩壓管正常工作時處于什么狀態
穩壓管正常工作時處于反向擊穿狀態,該區間是可恢復的。不要誤以為看到擊穿兩個字就認為是器件損壞了。穩壓管也屬于二極管的一種,二極管相當一個PN結,就是利用PN結的特性而制作的。

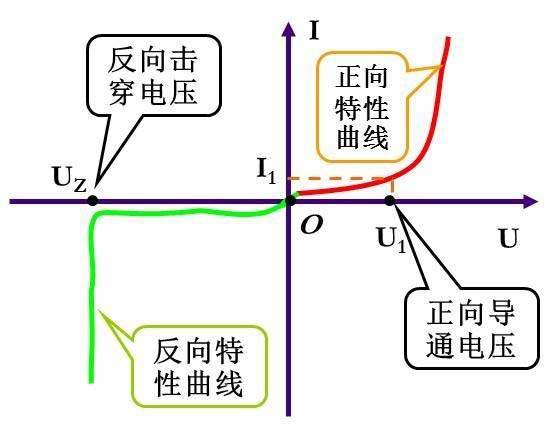

如下圖所示,為PN結的伏安特性,其中第一象限為正向特性曲線,普通二極管使用該特性而研制,以一般硅二極管為例,其正向?qū)▔航?.7V左右,當給二極管施加正向電壓大于0.7V時,二極管導通,導通后二極管的電流呈指數上升趨勢,也就是說電流變化很大而壓降變化很小,當給二極管加上反向電壓時,當二極管電壓小于UZ(反向擊穿電壓)時,二極管的反向電流很小,一般為μA或nA數量級,可忽略不計,這就是普通二極管正向?qū)ǚ聪蚪刂恋奶匦浴?br /> 穩壓管
▲PN結的伏安特性

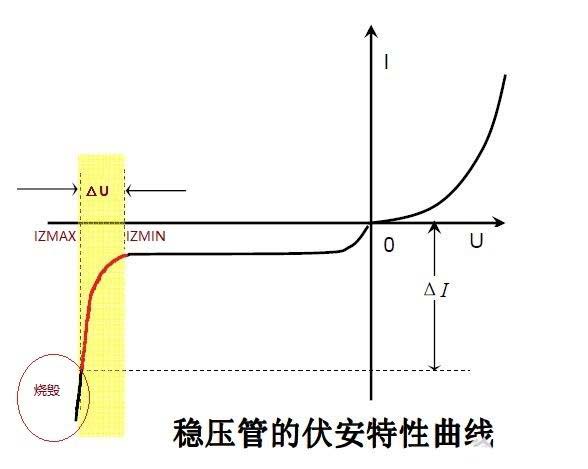

穩壓二極管:穩壓二極管工作于反向擊穿區,該反向擊穿區是有一個范圍的,穩壓二極管使用時,必須使其工作在該區間內,IZMIN≤IZ≤IZMAX,IZ為穩壓二極管的工作電流,IZMIN為穩壓二極管最小穩壓電流,IZMAX為穩壓二極管最大工作電流。所以使用穩壓二極管時,限流電阻的參數計算也是非常講究的,設計不好可能達不到穩壓效果,或者使其電流過大而雪崩擊穿,導致二極管燒毀!其正常工作區域如下圖黃色部分。
穩壓管

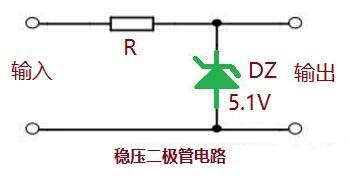

穩壓二極管經典電路:實際應用時,根據穩壓二極管的相關參數(典型穩壓值、工作電流典型值、最大工作電流、最小穩壓電流以及輸入電壓范圍、輸出負載電流范圍進行計算限流電阻R的值。
穩壓管
▲穩壓二極管電路
