    多級放大電路的級間耦合方式介紹
    在實際工作中,為了放大非常微弱的信號,需要把若干個基本放大電路連接起來,組成多級放大電路,以獲得更高的放大倍數和功率輸出。
    多級放大電路內部各級之間的連接方式稱為耦合方式。常用的耦合方式有三種,即阻容耦合方式、直接耦合方式和變壓器耙合方式。
    多級放大電路
    多級放大電路
    阻容耦合
    通過電容和電阻將信號由一級傳輸到另一級的方式稱為阻容耦合。

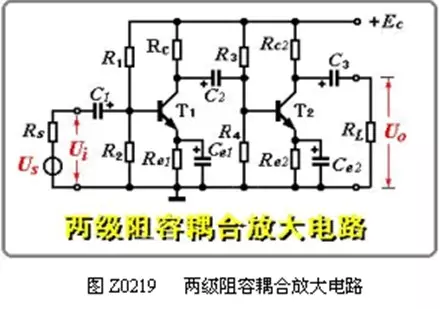

    圖 Z0219所示電路是典型的兩級阻容耦合放大電路。
    優點:耦合電容的隔直通交作用,使兩級Q相互獨立,給設計和調試帶來了方便;
    缺點:放大頻率較低的信號將產生較大的衰減,加之不便于集成化,因而在應用上也就存在一定的局限性。
    直接耦合
    多級放大電路中各級之間直接
    (或通過電阻)連接的方式,稱為直接耦合。
    直接耦合放大電路具有結構簡單、便于集成化、能夠放大變化十分緩慢的信號、信號傳輸效率高等優點,在集成電路中獲得了廣泛的應用。

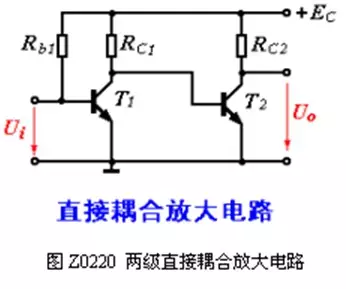

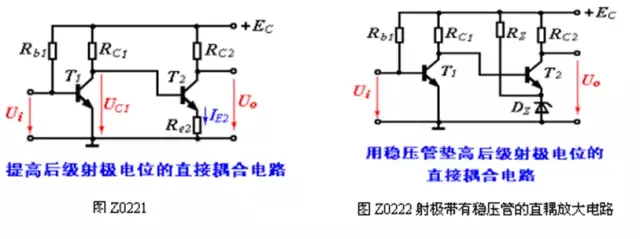

    兩級直接耦合放大電路如圖Z0220所示。采用直接耦合,各級的靜態工作點將相互影響。如圖中T1管的UCE1受到UBE2的限制,僅有0.7V左 右。因此,第一級輸出電壓的幅值將很小。為了保證第一級有合適的靜態工作點,必須提高T2管的發射極電位,為此,可在T2的發射極接入電阻(圖 Z0221)、二極管或穩壓管(圖Z0222)等。

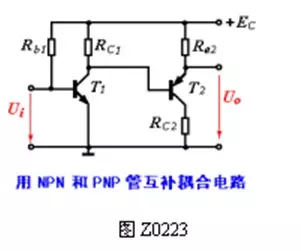

    在直接耦合放大電路中,常用由NPN型和PNP型晶體管組成的直接耦合放大電路,如圖Z0223所示。
    多級放大電路
    變壓器耦合

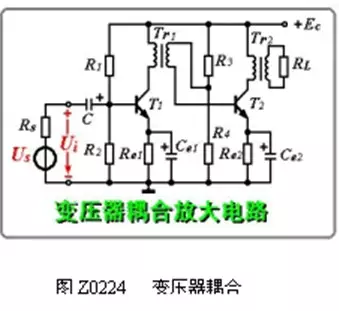

    變壓器耦合放大電路如圖Z0224所示。這種耦合電路的特點是:級間無直流通路,各級Q獨立;變壓器具有阻抗變換作用,可獲最佳負載;變壓器造價高、體積大、不能集成,其應用受到限制。
    多級放大電路
    多級放大電路
