    MOS管的GS波形詳細解析
    對于電源工程師來講,很多時候都在看波形,看輸入波形,MOS開關波形,電流波形,輸出二極管波形,芯片波形,MOS管的GS波形,我們拿開關GS波形為例來聊一下GS的波形。

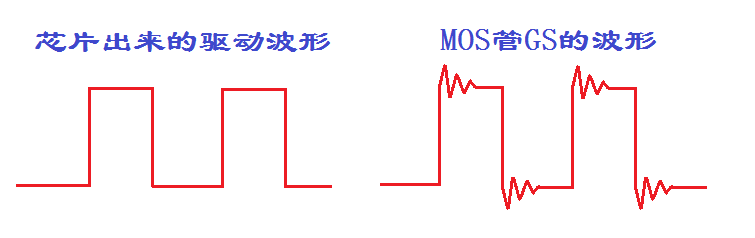

    我們測試MOS管GS波形時,有時會看到下圖中的這種波形,在芯片輸出端是非常好的方波輸出。但一旦到了MOS管的G極就出問題了,有振蕩,這個振蕩小的時候還能勉強過關,但是有時候振蕩特別大,看著都教人擔心會不會重啟。
    MOS管的GS波形
    這個波形中的振蕩是怎么回事?有沒有辦法消除?
    我們一起來看看!
    MOS管的GS波形

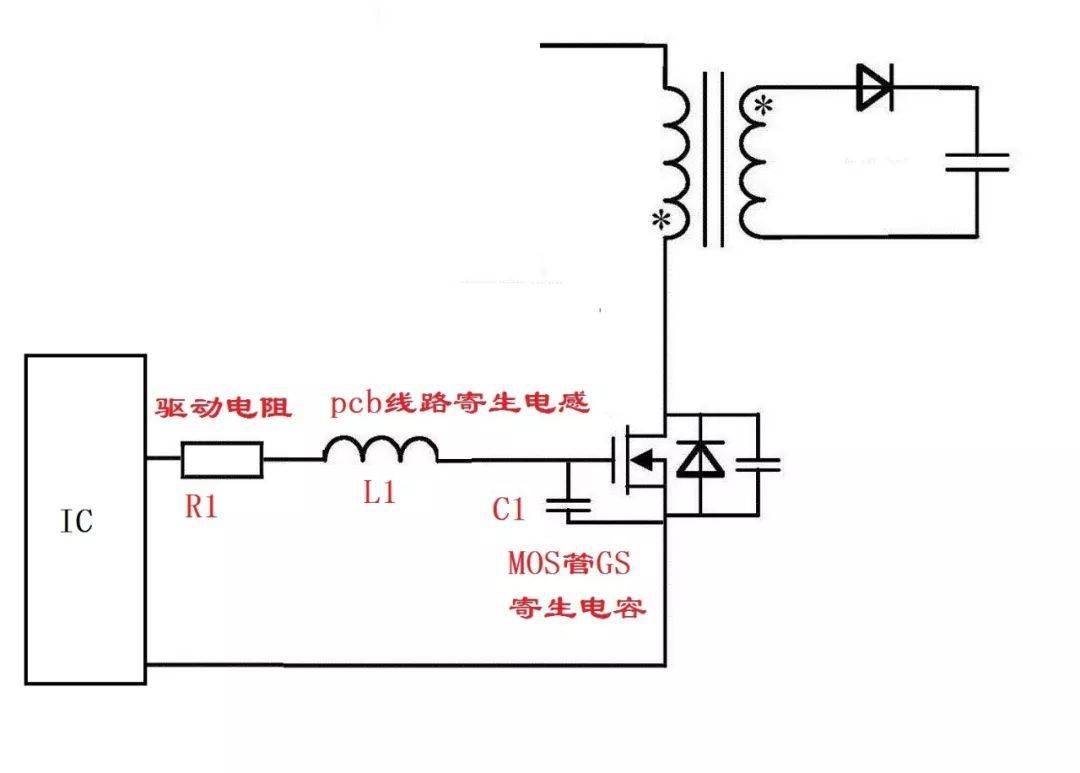

    IC出來的波形正常,到C1兩端的波形就有振蕩了,實際上這個振蕩就是R1,L1和C1三個元器件的串聯振蕩引起的,R1為驅動電阻,是我們外加的,L1是PCB上走線的寄生電感,C1是mos管gs的寄生電容。
    對于一個RLC串聯諧振電路,其中L1和C1不消耗功率,電阻R1起到阻值振蕩的作用阻尼作用。
    實際上這個電阻的值就決定了C1兩端會不會振蕩。
    1、當R1>2(L1/C1)^0.5時,S1,S2為不相等的實數根。過阻尼情況。
    在這種情況下,基本不會發生振蕩的。
    2、當R1=2(L1/C1)^0.5時,S1,S2為兩個相等的實數根。臨界情況。
    在這種情況下,有振蕩也是比較微弱的。
    3、當R1<2(L1/C1)^0.5時,S1,S2為共軛復數根。欠阻尼情況。
    在這種情況下,電路一定會發生振蕩。
    所以對于上述的幾個振蕩需要消除的話,我們有幾個選擇:
    1、增大電阻R1使R1≥2(L1/C1)^0.5,來消除振蕩,對于增大R1會降低電源效率的,我們一般選擇接近臨界的阻值。
    2、減小PCB走線寄生電感,這個就是說在布局布線中一定要注意的。
    3、增大C1,對于這個我們往往都不太好改變,C1的增大會使開通時間大大加長,我們一般都不去改變他。
    所以最主要的還是在布局布線的時候,特別注意走線的長度“整個驅動回路的長度”越短越好,另外可以適當加大R1。
