二極管是用半導體材料(硅、硒、鍺等)制成的一種電子器件 。它具有單向?qū)щ娦阅埽?即給二極管陽極和陰極加上正向電壓時，二極管導通。 當給陽極和陰極加上反向電壓時，二極管截止。 因此，二極管的導通和截止，則相當于開關的接通與斷開。
二極管是最早誕生的半導體器件之一，其應用非常廣泛。特別是在各種電子電路中，利用二極管和電阻、電容、電感等元器件進行合理的連接，構成不同功能的電路，可以實現對交流電整流、對調制信號檢波、限幅和鉗位以及對電源電壓的穩壓等多種功能。無論是在常見的收音機電路還是在其他的家用電器產品或工業控制電路中，都可以找到二極管的蹤跡。
結構組成：

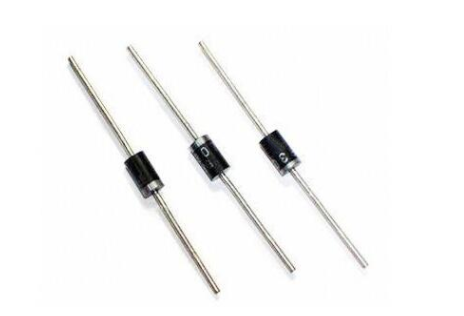

二極管就是由一個PN結加上相應的電極引線及管殼封裝而成的。
什么是PN結？
采用不同的摻雜工藝，通過擴散作用，將P型半導體與N型半導體制作在同一塊半導體（通常是硅或鍺）基片上，在它們的交界面就形成空間電荷區稱為PN結。
由P區引出的電極稱為陽極，N區引出的電極稱為陰極。因?yàn)镻N結的單向?qū)щ娦裕O管導通時電流方向是由陽極通過管子內部流向陰極。

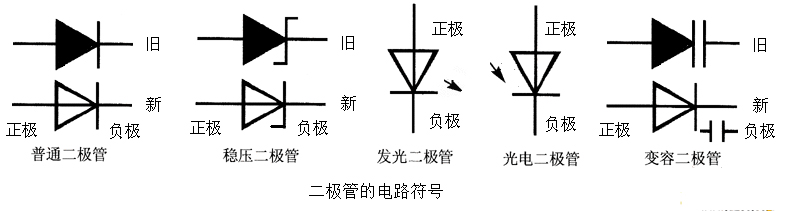

二極管的電路符號如圖所示。二極管有兩個電極，由P區引出的電極是正極，又叫陽極；由N區引出的電極是負極，又叫陰極。三角箭頭方向表示正向電流的方向，二極管的文字符號用VD表示。
工作原理：
二極管的主要原理就是利用PN結的單向?qū)щ娦裕赑N結上加上引線和封裝就成了一個二極管。
晶體二極管為一個由P型半導體和N型半導體形成的PN結，在其界面處兩側形成空間電荷層，并建有自建電場。當不存在外加電壓時，由于PN結兩邊載流子濃度差引起的擴散電流和自建電場引起的漂移電流相等而處于電平衡狀態。
當外界有正向電壓偏置時，外界電場和自建電場的互相抑消作用使載流子的擴散電流增加引起了正向電流。當外界有反向電壓偏置時，外界電場和自建電場進一步加強，形成在一定反向電壓范圍內與反向偏置電壓值無關的反向飽和電流。
主要分類：
1.點接觸型二極管
點接觸型二極管的PN結接觸面積小，不能通過較大的正向電流和承受較高的反向電壓，但它的高頻性能好，適宜在高頻檢波電路和開關電路中使用。
2.面接觸型二極管
面接觸型二極管的PN結接觸面積大，可以通過較大的電流，也能承受較高的反向電壓，適宜在整流電路中使用。
3.平面型二極管
平面型二極管在脈沖數字電路中作開關管使用時PN結面積小，用于大功率整流時PN結面積較大。
4.穩壓管
穩壓管是一種特殊的面接觸型半導體硅二極管，具有穩定電壓的作用。穩壓管與普通二極管的主要區別在于，穩壓管是工作在PN結的反向擊穿狀態。通過在制造過程中的工藝措施和使用時限制反向電流的大小，能保證穩壓管在反向擊穿狀態下不會因過熱而損壞。
穩壓管與一般二極管不一樣，它的反向擊穿是可逆的，只要不超過穩壓管電流的允許值，PN結就不會過熱損壞，當外加反向電壓去除后，穩壓管恢復原性能，所以穩壓管具有良好的重復擊穿特性。
5.光電二極管
光電二極管又稱光敏二極管。它的管殼上備有一個玻璃窗口，以便于接受光照。

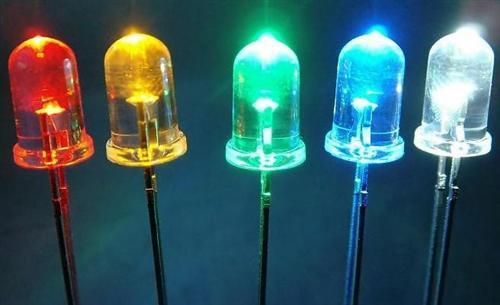

6.發光二極管
發光二極管是一種將電能直接轉換成光能的半導體固體顯示器件，簡稱LED(Light Emitting Diode)。和普通二極管相似，發光二極管也是由一個PN結構成。發光二極管的PN結封裝在透明塑料殼內，外形有方形、矩形和圓形等。發光二極管的驅動電壓低、工作電流小，具有很強的抗振動和沖擊能力、體積小、可靠性高、耗電省和壽命長等優點，廣泛用于信號指示等電路中。
在電子技術中常用的數碼管，發光二極管的原理與光電二極管相反。當發光二極管正向偏置通過電流時會發出光來，這是由于電子與空穴直接復合時放出能量的結果。它的光譜范圍比較窄，其波長由所使用的基本材料而定。
主要應用：
幾乎在所有的電子電路中，都要用到半導體二極管。半導體二極管在電路中的使用能夠起到保護電路，延長電路壽命等作用。半導體二極管的發展，使得集成電路更加優化，在各個領域都起到了積極的作用。二極管在集成電路中的作用很多，維持著集成電路正常工作。
在電路電子中的應用：
（1）開關電路
在數字、集成電路中利用二極管的單向?qū)щ娦詫?shí)現電路的導通或斷開，這一技術已經得到廣泛應用。開關二極管可以很好的保護的電路，防止電路因?yàn)槎搪返葐栴}而被燒壞，也可實現傳統開關的功能。開關二極管還有一個特性就是開關的速度很快。這是傳統開關所無法比擬的。
（2）限幅電路
在電子電路中，常用限幅電路對各種信號進行處理。它是用來讓信號在預置的電平范圍內，有選擇地傳輸一部分信號。大多數二極管都可作為限幅使用，但有些時候需要用到專用限幅二極管，如保護儀表時。
（3）穩壓電路
在穩壓電路中通常需要使用齊納二極管，它是一種利用特殊工藝制造的面結型硅把半導體二極管，這種特殊二極管雜質濃度比較高，空間電荷區內的電荷密度大，容易形成強電場。當齊納二極管兩端反向電壓加到某一值，反向電流急增，產生反向擊穿。
（4）變?nèi)蓦娐?/div>
在變?nèi)蓦娐分谐Ｓ米內荻O管來實現電路的自動頻率控制、調諧、調頻以及掃描振蕩等。
工業產品中的應用：
現如今，半導體二極管發光的應用已逐步得到推廣，發光二極管廣泛應用于各種電子產品的指示燈、光纖通信用光源、各種儀表的指示器以及照明。發光二極管的很多特性是普通發光器件所無法比擬的，主要具有特點有：安全、高效率、環保、壽命長、響應快、體積小、結構牢固。因此，發光二極管是一種符合綠色照明要求的光源。
發光二極管在很多領域得到普遍應用，下面介紹幾點其主要應用：
（1）電子用品中的應用
發光二極管在電子用品中一般用作屏背光源或作顯示、照明應用。從大型的液晶電視、電腦顯示屏到媒體播放器MP3、MP4以及手機等的顯示屏都將發光二極管用作屏背光源。
（2）汽車以及大型機械中的應用
發光二極管在汽車以及大型機械中得到廣泛應用。汽車以及大型機械設備中的方向燈、車內照明、機械設備儀表照明、大前燈、轉向燈、剎車燈、尾燈等都運用了發光二極管。主要是因?yàn)榘l(fā)光二極管的響應快、使用壽命長（一般發光二極管的壽命比汽車以及大型機械壽命長）。
（3）城市的裝飾燈
在當今繁華的商業時代，霓虹燈是城市繁華的重要標志，但霓虹燈存在很多缺點，比如壽命不夠長等。因此，用發光二極管替代霓虹燈有著很多優勢，因?yàn)榘l(fā)光二極管與霓虹燈相比除了壽命長，還有節能、驅動和控制簡易、無需維護等特點。發光二極管替代霓虹燈將是照明設備發展的必然結果。
