    肖特基二極管的結構、特點,封裝類型與應用范圍
    一、什么是肖特基二極管
    肖特基二極管也稱肖特基勢壘二極管,簡稱SBD,它是一種低功耗、超高速半導體器件,它是一種熱載流子二極管。
    二、肖特基二極管結構
    肖特基二極管在結構原理上與PN結二極管有很大區別,它的內部是由陽極金屬(用鉬或鋁等材料制成的阻擋層)、二氧化硅(SiO2)電場消除材料、N-外延層(砷材料)、N型硅基片、N+陰極層及陰極金屬等構成。
    在N型基片和陽極金屬之間形成肖特基勢壘。當在肖特基勢壘兩端加上正向偏壓(陽極金屬接電源正極,N型基片接電源負極)時,肖特基勢壘層變窄,其內阻變小;反之,若在肖特基勢壘兩端加上反向偏壓時,肖特基勢壘層則變寬,其內阻變大。
    三、肖特基二極管特點
    1、肖特基二極管屬于大電流、低功耗、超高速的半導體整流器件,它具有很高的開關頻率,而且它的反向擊穿電壓比較的低;
    2、肖特基二極管的反向偏壓比較的低,同時它的反向漏電流卻是比較大的
    3、反向恢復時間很短(僅可幾納秒),而工作電流卻可達到幾千安;
    4、肖特基二極管的缺陷是反向耐壓較低,不適用于要求高反壓的電路。
    四、肖特基二極管封裝
    肖特基二極管分為有引線和表面安裝(貼片式)兩種封裝形式。

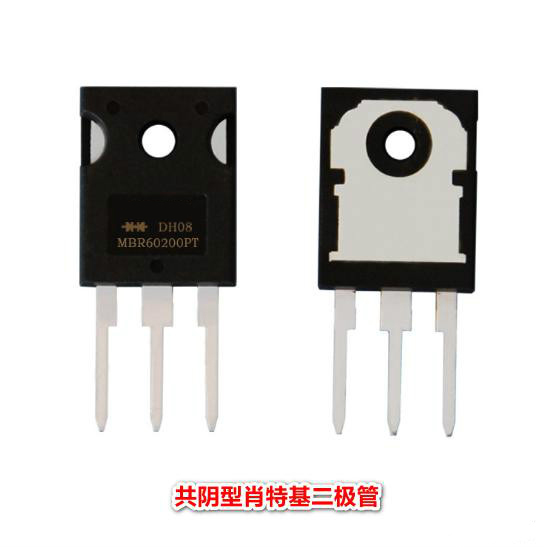

    1、引線式封裝
    這種肖特基二極管通常作為高頻大電流整流二極管、續流二極管或保護二極管使用。它有單管式和對管(雙二極管)式兩種封裝形式。
    肖特基對管又有共陰(兩管的負極相連)、共陽(兩管的正極相連)和串聯(一只二極管的正極接另一只二極管的負極)三種管腳引出方式。
    肖特基二極管

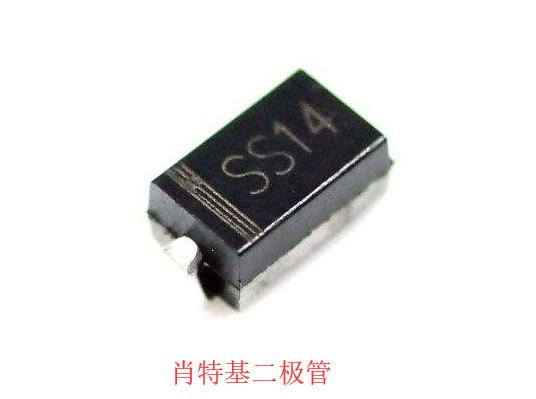

    2、貼片式封裝
    采用表面封裝的肖特基二極管有單管型、雙管型和三管型等多種封裝形式。
    肖特基二極管
    五、肖特基二極管應用
    廣泛應用于開關電源、變頻器、驅動器等電路,作高頻、低壓、大電流整流二極管、續流二極管、保護二極管使用,或在微波通信等電路中作整流二極管、小信號檢波二極管使用。
