原理圖

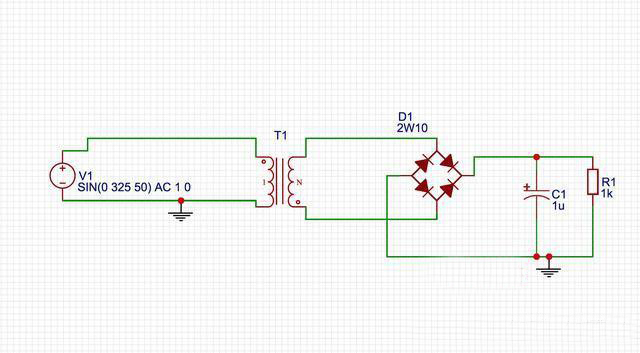

為了畫一個合適的電路圖，筆者嘗試了很多方法，做了很多精簡，畫完之后總共用了1個小時，因?yàn)楣P者的電腦是蘋果系統的沒有altium，最后在網頁上畫的，就拿它來做今天的教學原理圖。
變壓器輸出

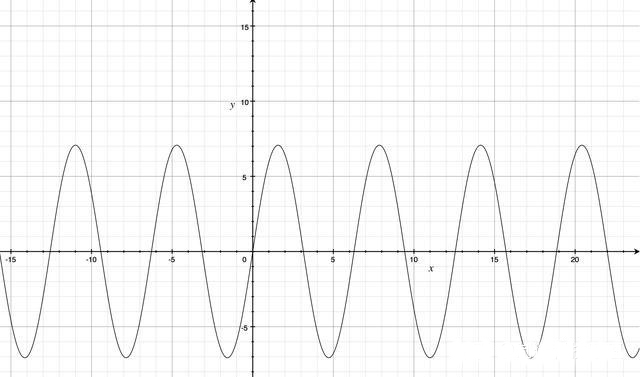

假如變壓器輸入電壓為交流220V，輸出為AC（交流）5V，那么此時變壓器的輸出波形如下：AC220V-AC5V
經過整流橋

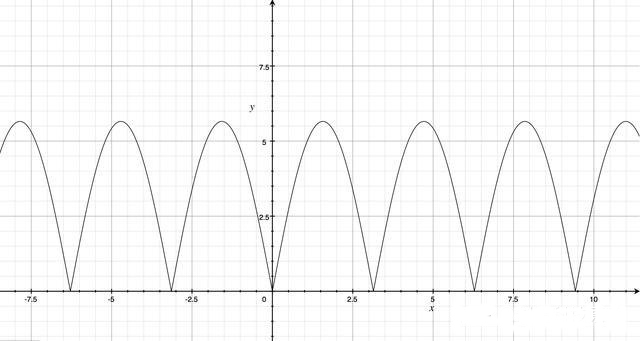

我們都知道四個二極管是整流的，把交流整成直流，假如二極管的壓降為1V，那么此時的波形如下圖所示：AC5V-DC4V

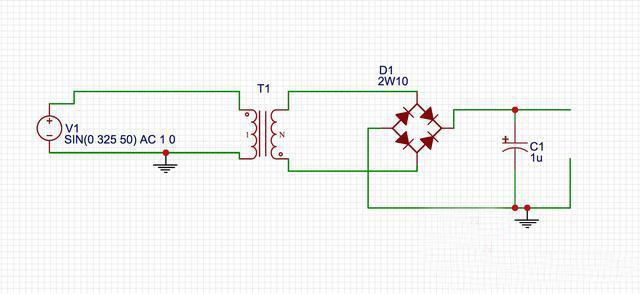

假如此時R1是斷路的，那么濾波電容的電荷量將會保持最大值不變，因?yàn)殡姾闪坎荒茚尫拧?br />

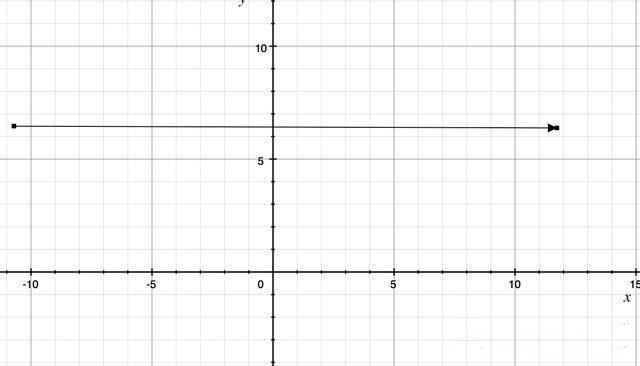

此時的波形如下圖所示，這時候他會保持在電壓的峰值4??√2=5.6V。（這時候電壓其實不是一條直線，用示波器測量多多少少有一些波動）
加上負載
在以上理想情況下是沒有加負載的，如果我們加上負載，就會有電流流過，此時濾波電容將不能一值保持在峰值，電流越大，波形下降的越快，我們現在需要計算的是負載電流的大小和電壓下降的多少究竟存在一種什么樣的關系呢？我們稱電壓下降的多少為c。
?V=i/(2fc)
i為負載電流
f為電壓頻率
c為電容值
最后

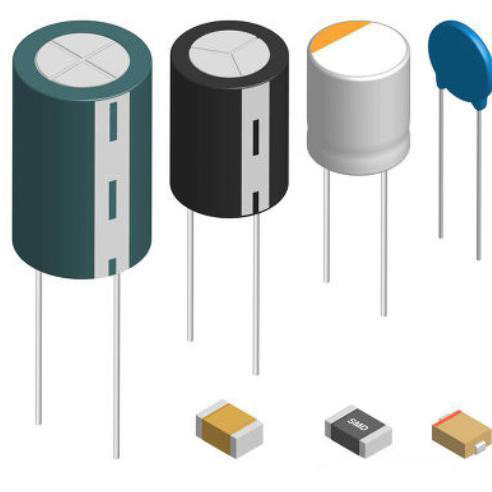

在我們理解上面的公式之后，就可以根據具體的要求設計電路了，學會選擇濾波電容的容量只是在我們理解的基礎上的副產品，比如現在我們接到了一個這樣的要求的電路，負載電流為10mA,要求?V最大為1V,求濾波電容的容量？
因?yàn)?V=i/(2fc)
所以C=i/(2?Vf)=0.01/（2??1??50）=0.0001F=100uF

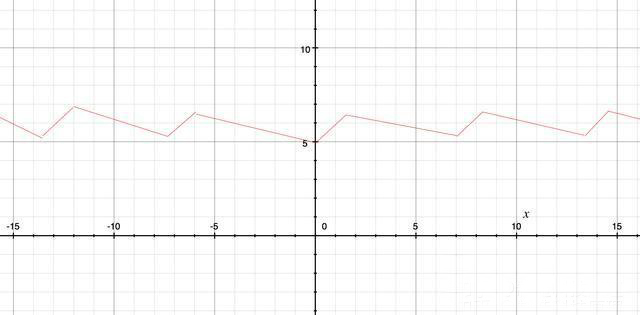

此時的電壓波形如下圖所示：
此時的電壓波形還不夠平滑，如果想要降低?V，只需要增加濾波電容的容量，增加濾波電容的容量帶來的是成本的增加，這兩者之間是不能兼得的，這時候就要看我們產品的要求了，是要求高精度，還是低成本呢？
