    電源設計知識-10個電源設計最常用的公式解析
    電源是將其它形式的能轉換成電能的裝置。
    電源自“磁生電”原理,由水力、風力、海潮、水壩水壓差、太陽能等可再生能源,及燒煤炭、油渣等產生電力來源。
    常見的電源是干電池(直流電)與家用的110V-220V 交流電源。本文將為你解析10個電源設計最常用的公式。非常實用,推薦收藏。

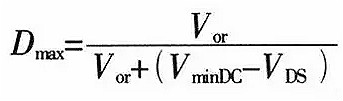

    1、MOSFET開關管工作的最大占空比Dmax
    電源,電源設計
    式中:Vor為副邊折射到原邊的反射電壓,當輸入為AC 220V時反射電壓為135V;VminDC為整流后的最低直流電壓; VDS為MOSFET功率管導通時D與S極間電壓,一般取10V。

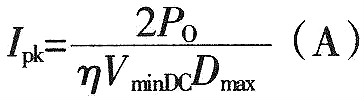

    2、變壓器原邊繞組電流峰值IPK為
    電源,電源設計
    式中:η為變壓器的轉換效率;Po為輸出額定功率,單位為W。
    3、變壓器原邊電感量LP為
    電源,電源設計
    式中:Ts為開關管的周期;LP單位為H。
    4.變壓器的氣隙lg為
    電源,電源設計
    式中:Ae為磁芯的有效截面積(cm2);△B為磁芯工作磁感應強度變化值(T);Lp單位取H,IPK單位取A,lg單位為mm。
    5.變壓器磁芯
    反激式變換器功率通常較小,一般選用鐵氧體磁芯作為變壓器磁芯,其功率容量AP為
    電源,電源設計
    式中:AQ為磁芯窗口面積,單位為cm2;Ae為磁芯的有效截面積,單位為cm2;Po是變壓器的標稱輸出功率,單位為W;fs為開關管的 開關頻率;Bm為磁芯最大磁感應強度,單位為T;δ為線圈導線的電流密度,通常取200~300A/cm2,η是變壓器的轉換效率;Km為窗口填充系數, 一般為0.2~0.4;KC為磁芯的填充系數,對于鐵氧體為1.0。
    根據求得的AP值選擇余量稍大的磁芯,一般盡量選擇窗口長寬之比較大的磁芯,這樣磁芯的窗口有效使用系數較高,同時可以減少漏感。

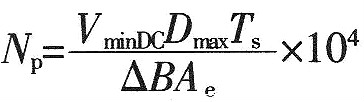

    6、變壓器原邊匝數NP
    電源,電源設計
    式中:△B為磁芯工作磁感應強度變化值(T),Ae單位為cm2,Ts單位為s。

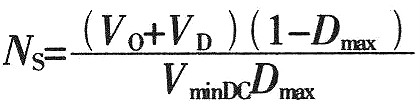

    7.變壓器副邊匝數NS
    電源,電源設計
    式中:VD為變壓器二次側整流二極管導通的正向壓降。
    8.功率開關管的選擇

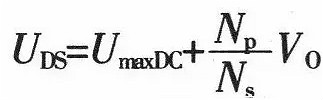

    開關管的最小電壓應力UDS
    電源,電源設計
    一般選擇DS間擊穿電壓應比式(9)計算值稍大的MOSFET功率管。
    9.繞組銅耗PCU
    電源,電源設計
    原、副邊繞組電阻值可通過求繞組電阻值R的公式求出,當求原邊繞組銅耗時,電流用原邊峰值電流IPK來計算;求副邊繞組銅耗時,電流用輸出電流Io來計算。
    10.磁芯損耗
    磁芯損耗取決于工作頻率、工作磁感應強度、電路工作狀態和所選用的磁芯材料的性能。對于雙極性開關變壓器,磁芯損耗PC:
    電源,電源設計
    式中:Pb為在工作頻率、工作磁感應強度下單位質量的磁芯損耗(W/kg); Gc為磁芯質量(Kg)。
    對于單極性開關變壓器,由于磁芯工作于磁滯回線的半?yún)^(qū),所以磁芯損耗約為雙極性開關變壓器的一半。變壓器總損耗為總銅耗與磁芯損耗之和。
