要快速識別貼片電阻，那就必須知道什么是貼片電阻？貼片電阻就是金屬粉和玻璃釉粉混合，采用絲網印刷法印在基板上制成的電阻器。
如何快速識別貼片電阻，方法一：看圖

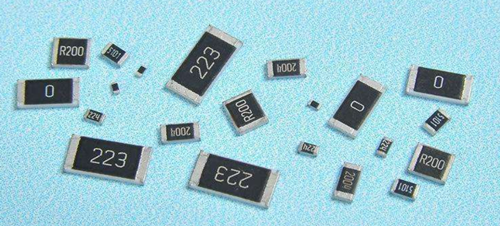

如圖正面主要是中間黑色帶電阻代碼，方便識別貼片電阻大小，兩頭是錫面，銀白色，方便焊接。背面中間是高純度氧化鋁基板，兩頭同樣是錫面。
特別提示：0603封裝以上的可以通過表面的代碼識別出貼片電阻的大小，但是0603以下的因為太小所以無法添加代碼，因此只有通過第二種辦法，借助萬用表測量阻值。
最簡單的一點，只要中間是黑色的一定是貼片電阻！?。?/div>
烜芯微專業制造二極管，三極管，MOS管，橋堆等20年，工廠直銷省20%，1500家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
方法二：萬用表識別貼片電阻
在沒法通過肉眼準確區分或者不能肯定是貼片電阻的時候，就要借助萬用表工具，將萬用表調到電阻檔，先選擇大一點的檔位，測試看是否有阻值顯示，如果有就表明這是貼片電阻，如果要測量準確的阻值，如果阻值顯示小，就調小檔位再測量；如果阻值顯示大，就調大檔位再測量。
如果要區分貼片電阻的封裝是多大的，熟悉的工程師可以一眼就看出來，但是就算不熟悉也沒關系，只要對照下面的封裝尺寸表估摸一下大小就知道具體的封裝了。
貼片電阻封裝尺寸表如下：
| 封裝 | L | W | H | A | B |
| 01005 | 0.40±0.02 | 0.20±0.02 | 0.13±0.02 | 0.10±0.05 | 0.10±0.03 |
| 0201 | 0.60±0.03 | 0.30±0.03 | 0.23±0.03 | 0.10±0.05 | 0.15±0.05 |
| 0402 | 1.00±0.10 | 0.50±0.05 | 0.35±0.05 | 0.20±0.10 | 0.25±0.10 |
| 0603 | 1.60±0.10 | 0.80±0.10 | 0.45±0.10 | 0.30±0.20 | 0.30±0.20 |
| 0805 | 2.00±0.15 | 1.25±0.15 | 0.55±0.10 | 0.40±0.20 | 0.40±0.20 |
| 1206 | 3.10±0.15 | 1.55±0.15 | 0.55±0.10 | 0.45±0.20 | 0.45±0.20 |
| 1210 | 3.10±0.10 | 2.60±0.20 | 0.55±0.10 | 0.50±0.25 | 0.50±0.20 |
| 1812 | 4.50±0.20 | 3.20±0.20 | 0.55±0.20 | 0.50±0.20 | 0.50±0.20 |
| 2010 | 5.00±0.10 | 2.50±0.20 | 0.55±0.10 | 0.60±0.25 | 0.50±0.20 |
| 2512 | 6.35±0.10 | 3.20±0.20 | 0.55±0.10 | 0.60±0.25 | 0.50±0.20 |
