一、基本原理
MOS 管實現雙向充電的核心在于對兩個背靠背連接的 MOS 管柵極信號的精準控制。具體而言，通過改變柵極信號的電平狀態，可使電流在兩個相互相反的方向上自由流動，進而達成雙向充電的功能。
當控制信號輸出高電平時，其中一個 MOS 管被觸發導通，電流便能沿一個特定方向流動；而當控制信號轉為低電平時，另一個 MOS 管則被導通，電流的流動方向也隨之完全反轉。這種巧妙的電路設計，使得能量傳輸不再局限于單向路徑，為現代電子設備中復雜的能量管理提供了可能。
二、電路結構組成

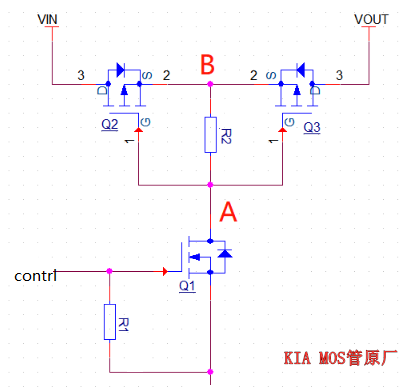

一個典型的雙向充電電路主要由兩個背靠背連接的 MOS 管（標記為 Q1 和 Q2）構成。Q1 和 Q2 的源極與漏極相互連接，形成電流的通路，而它們的柵極則分別受不同的控制信號獨立支配。
在實際電路中，當控制信號輸出處于高電平狀態時，Q1 的柵源電壓（Vgs）超過其閾值電壓（Vth），促使 Q1 導通。此時，電路中的 A 點電位下降，B 點電壓相應變為輸入電壓（VIN）減去二極管導通時的電壓降。由于這一變化，Q2 的柵源電壓（Vgs）低于其閾值電壓（Vth），Q2 保持截止狀態。因此，在此狀態下，電流順利地從輸入端（VIN）經 Q1 流向輸出端（VOUT），完成正向充電過程。
三、工作過程解析
（一）正向充電過程
如上述結構所述，當控制信號維持高電平，Q1 導通，電流順著 VIN 至 VOUT 的方向流動，為負載或儲能設備提供電能。此過程中，Q2 因柵源電壓不足而不導通，有效阻止了電流反向泄漏，確保電能傳輸的單向性和效率。
（二）反向充電過程
當控制信號切換至低電平時，Q2 的柵源電壓（Vgs）得到滿足，超過其閾值電壓（Vth），Q2 迅速導通。與此同時，電路中的 B 點電位上升，A 點電壓則變為輸入電壓（VIN）減去二極管導通電壓后的負值，這使得 Q1 的柵源電壓（Vgs）低于閾值電壓（Vth），Q1 截止。于是，電流反向流動，從 VOUT 經 Q2 返回至 VIN，實現反向充電，為能源的雙向傳輸提供了堅實的電路保障。
在雙向充電電路設計中，精準的控制邏輯至關重要。當控制信號處于低電平狀態時，Q1 的柵源電壓（Vgs）歸零，Q1 截止；同時，Q2 的柵源電壓也處于低電平，Q2 同樣截止。此時，輸出端（VOUT）與輸入端（VIN）之間形成斷開狀態，無電流輸出。而當控制信號躍升至高電平時，Q1 被激活導通，A 點電位隨之降低，B 點電壓則為輸入電壓（VIN）減去二極管導通時的電壓降。在此情況下，Q2 的柵源電壓（Vgs）為負值（0 減去 VIN 減去二極管導通電壓后的結果），確保 Q2 處于截止狀態，維持電路的穩定運行。
