一、三電平拓撲結構概述

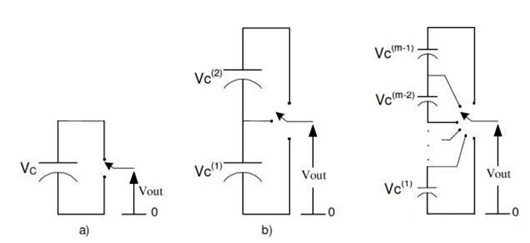

三電平拓撲結構在電力電子領域是一種常用的先進設計，它通過引入一個中間電平，有效優化了功率變換器的性能，使其在多個關鍵指標上相較于傳統的兩電平變換器有了顯著提升。具體而言，三電平拓撲結構不僅能提高功率變換的效率，還能有效降低輸出波形的諧波失真，這使得它在眾多對電能質量要求較高的領域得到了廣泛應用，如光伏、儲能系統、不間斷電源（UPS）、有源濾波器（APF）等。在這些應用場景中，三電平拓撲結構通過提供更優質的電能輸出和更高的轉換效率，為系統的穩定運行和能源的有效利用提供了有力保障。
二、常見三電平拓撲結構

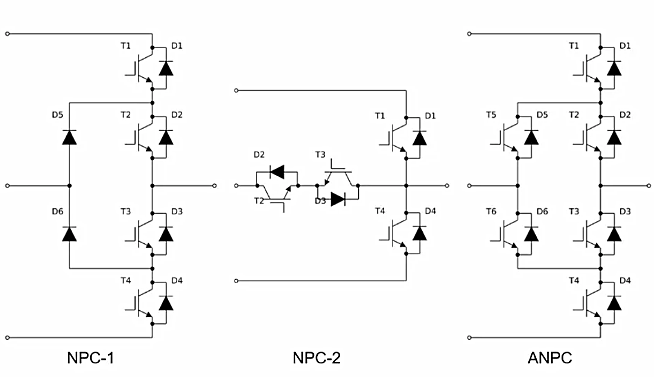

常見的三電平拓撲結構主要有 I 型 NPC、ANPC 和 T 型 NPC。
（一）I 型 NPC（Neutral Point Clamped）
結構組成 ：I 型 NPC 是最早被提出的一種三電平拓撲結構，其基本架構由兩級逆變器電路構成，采用兩個中間電壓點（中性點）來實現電壓分配。電源借助多個開關器件（通常選用 IGBT，絕緣柵雙極型晶體管）來控制輸出的三個電平，分別是正電壓、中性電壓和負電壓。
工作原理 ：I 型 NPC 通過中性點將輸出電壓劃分為三個不同的電平。這種設計的優勢在于，在每個開關元件所承受的電壓相對較低的情況下，能夠有效降低開關過程中產生的損耗。
優點 ：顯著降低了電壓應力，使其在高電壓、大功率的應用場景中具有很高的適用性。同時，能夠優化輸出波形，減少諧波含量，提升電能質量。
缺點 ：需要使用較多的開關元件，這導致控制系統的復雜度大幅提高。此外，中性點電壓穩定性較差，容易出現電壓漂移問題，通常需要額外的控制策略來維持中性點電壓的平衡。
（二）ANPC（Active Neutral Point Clamped）
結構組成 ：ANPC 是在 I 型 NPC 的基礎上進行改進而來的，它增加了更多的主動開關器件（一般選用 MOSFET 或 IGBT），從而使得中性點電壓能夠通過動態控制實現平衡。這種拓撲結構通常會采用四個開關來精確控制中性點電壓。
工作原理 ：ANPC 拓撲結構不僅依靠被動元件進行電壓分配，更重要的是通過主動開關器件對中性點電壓進行實時調節，有效解決了 I 型 NPC 中存在的中性點電壓不平衡問題。
優點 ：能夠更加精準地控制中性點電壓，顯著降低電壓漂移的風險，有效減少中性點不平衡現象的發生。同時，提高了系統的整體效率，進一步降低了開關損耗。特別適合應用于對高電壓和高效率有嚴格要求的場合，如高功率逆變器和電機驅動系統等。
缺點 ：整個拓撲結構相對復雜，增加了控制和驅動的難度。與 I 型 NPC 相比，需要更多的開關元件，這在一定程度上提高了系統的成本和設計難度。
（三）T 型 NPC（T-Type Neutral Point Clamped）
結構組成 ：T 型 NPC 拓撲結構是在 I 型 NPC 和 ANPC 的基礎上進一步優化而來的。它巧妙地將兩個級聯的逆變器與三個中性點鉗位開關（T 型開關）相結合，通過額外的電路優化措施，有效提升了中性點電壓的穩定性以及系統的整體性能。
工作原理 ：T 型 NPC 通過主動控制策略以及中性點平衡策略的協同作用，進一步優化了電路的性能表現，大幅降低了中性點電壓不平衡的風險。此外，相較于傳統的 I 型 NPC 結構，T 型 NPC 中更少的開關元件需要承受較高的電壓，從而有效提高了系統的效率和穩定性。
優點 ：在解決中性點電壓不平衡問題方面表現出色，能夠顯著降低該類問題的發生概率。在中高功率逆變器應用中，具有較高的轉換效率，并且有效減少了開關損耗，提升了系統的能源利用效率。
缺點 ：控制系統的復雜度較高，需要更為精密的控制策略來確保系統的穩定運行。同時，與 I 型 NPC 或 ANPC 相比，T 型 NPC 需要更多的電路設計工作以及更多的元件，這增加了系統的開發成本和硬件復雜度。
三、三電平逆變器的優勢
輸出波形質量高，諧波成分少，能夠提供更純凈的電能，滿足對電能質量要求較高的設備的使用需求。
開關損耗顯著降低，在相同的開關頻率下，相較于兩電平逆變器，三電平逆變器的開關損耗大幅減少，這使得系統可以在更高的開關頻率下運行，從而有效縮小了系統體積，降低了系統成本。
器件可靠性得到提升，由于開關損耗的降低以及電應力的減小，功率器件在運行過程中的熱應力和電應力都得到了有效緩解，從而延長了器件的使用壽命，提升了系統的可靠性。
電磁干擾（EMI）問題得到改善，較低的開關損耗和優化的輸出波形有助于減少電磁干擾，使得系統在電磁兼容性方面表現更佳，降低了對周邊設備的電磁干擾風險。
