一、DC-DC 升壓電路的基本構成
DC-DC 升壓電路的基本配置包括以下幾個核心元件：
直流電源（Vin） ：提供電路的輸入直流電壓，這是整個電路能量的來源，其電壓值通常低于所需的輸出電壓。
電感（L） ：在電路中起到儲存和釋放能量的關鍵作用。當開關器件閉合時，電感從輸入電源吸收能量并將其存儲在磁場中；當開關器件斷開時，電感存儲的能量會釋放出來，為負載提供能量，維持電流的連續性，其電感量的大小會影響電路的能量傳輸效率和輸出電壓的穩定性。
二極管（D） ：在電路中起到單向?qū)щ姷淖饔茫_保電流只能從輸入端向輸出端流動，防止電容上積累的電荷在開關器件斷開時倒灌回輸入端，影響電感的正常充放電過程，同時也有助于維持輸出電壓的穩定，常用的二極管類型包括肖特基二極管等，其具有較低的正向?qū)妷汉涂焖俚姆聪蚧謴?fù)時間，能夠適應電路中高頻開關的工作要求。
開關器件（SW） ：一般由功率電子器件如 MOSFET 或 BJT 晶體管擔任，是 DC-DC 升壓電路的核心控制元件。它在 PWM（脈寬調制）信號的控制下，以極高的頻率（通常每秒數千次甚至更高）進行快速的開通和關斷操作，從而調節電感的充放電過程，控制輸出電壓的大小和穩定性。PWM 信號的占空比是決定輸出電壓高低的關鍵因素之一，占空比越大，輸出電壓通常越高。
平滑電容（C） ：其主要作用是對輸出電壓進行濾波和平滑處理。在開關器件斷開時，電感釋放能量產生的高頻電壓紋波會被電容吸收和儲存，從而使輸出電壓更加平穩，減少電壓波動對負載的影響，電容的容量大小和類型會影響到輸出電壓的紋波系數和動態響應性能。
負載電阻（Load） ：代表電路所驅動的負載，其阻值大小決定了負載對電流的需求，進而影響電路的工作狀態和輸出電壓的穩定性。不同的負載應用場景對應著不同阻值的負載電阻，例如在一些微控制器供電電路中，負載電阻可能相對較小，而在一些高功率的驅動電路中，負載電阻則會相對較大。
二、DC-DC 升壓電路的工作原理
DC-DC 升壓電路的工作過程可以分為以下幾個階段：

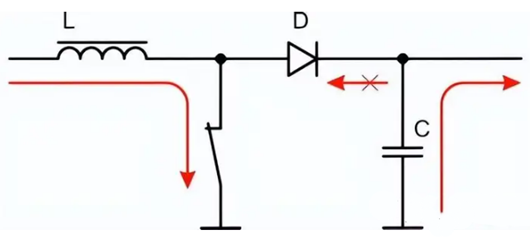

電感充電階段 ：當開關器件（例如 MOSFET 晶體管）閉合時，輸入電源（Vin）對電感（L）進行充電，電感中的電流逐漸增大，磁場能量也相應積累。此時，二極管（D）由于正向壓降較小，處于截止?fàn)顟B(tài)，電流主要流經電感和開關器件，能量被存儲在電感的磁場中。

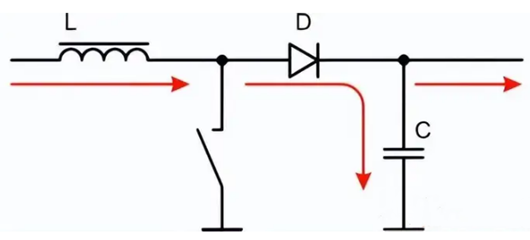

能量轉移階段 ：當開關器件斷開時，電感中的磁場能量開始釋放，電流方向發生改變，通過二極管（D）流向負載電阻（Load）和平滑電容（C）。由于電感釋放能量時產生的電動勢作用，輸出電壓（Vout）會高于輸入電壓（Vin），同時，平滑電容（C）在這一階段也進行充電，儲存部分能量，為后續的負載供電提供支持，確保輸出電壓的穩定性和連續性。
持續供電階段 ：在開關器件斷開的狀態下，負載電阻持續從平滑電容（C）獲取電能，平滑電容逐漸放電，維持輸出電壓的穩定性。直到下一個周期，開關器件再次閉合，電感重新開始充電，進入下一個工作循環。
通過上述三個階段的不斷循環，DC-DC 升壓電路能夠在輸入電壓較低的情況下，穩定地輸出較高的電壓，以滿足各種電子設備和組件的供電需求。
三、構建 DC-DC 升壓電路的組件選擇

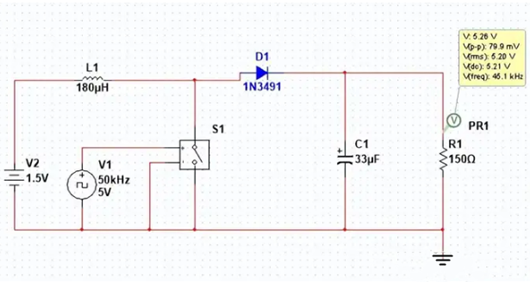

為了構建一個性能可靠、運行穩定的 DC-DC 升壓電路，需要合理選擇各個組件的參數和類型。以下是一個典型的組件選擇示例：
直流電源（Vin） ：可以選擇一個穩定的 5V 直流電源，如常見的 USB 電源適配器或電池組，為電路提供輸入能量。
電感（L） ：選用一個 180uH 的電感，其電感量能夠滿足在特定工作頻率下對能量存儲和傳輸?shù)幕疽螅瑫r兼顧電路的體積和成本限制。電感的品質因數（Q 值）應盡可能高，以減少能量損耗，提高電路效率。
二極管（D） ：采用 1N3491 二極管，該二極管具有合適的正向?qū)妷汉涂焖俚姆聪蚧謴?fù)時間，能夠適應電路中高頻開關的工作模式，確保能量傳輸?shù)母咝院蛦蜗蛐浴Ｔ诟吖β蕬?yīng)用中，可能需要選擇更大電流容量和更低導通電阻的二極管，如肖特基二極管等。
平滑電容（C） ：選擇一個 33uF 的電容，其容量能夠在開關周期內有效地吸收電感釋放的能量，降低輸出電壓的紋波幅度，提供較為平穩的直流輸出。實際應用中，可根據負載對電壓紋波的要求和電路的工作頻率，適當調整電容的容量和耐壓值。
負載電阻（Load） ：選取一個 150Ω 的電阻作為負載，模擬實際使用場景中電路所驅動的負載大小。不同的應用場景需要根據實際負載需求，合理選擇合適的電阻值，以確保電路輸出電壓穩定且不超過負載的額定工作電壓。
開關器件（SW） ：可以采用 MOSFET 或 JFET 開關晶體管，其應具備足夠的電壓和電流承受能力，以適應電路在工作過程中可能出現的最大電壓和最大電流。同時，晶體管的開關速度要快，開通和關斷時間應盡可能短，以減少開關損耗，提高電路效率。在本示例中，MOSFET 開關晶體管的耐壓值應高于輸出電壓（Vout）的最大值，額定電流應大于電路在最大負載時的工作電流。
PWM 源 ：使用 Arduino Uno 或 555 定時器等常用 PWM 信號發生器，生成頻率為 50KHz、電壓為 5V、占空比為 75% 的 PWM 控制信號。該 PWM 信號的頻率決定了開關器件的開關速度，占空比則直接影響輸出電壓的大小。在實際應用中，可根據電路的性能要求和負載特性，通過調節 PWM 信號的占空比來精確控制輸出電壓的高低。
四、DC-DC 升壓電路工作原理圖示意
為了更直觀地理解 DC-DC 升壓電路的工作原理，以下是對該電路工作原理圖的詳細描述：
輸入端（Vin） ：連接直流電源，為電路提供輸入能量，輸入電壓通常較低，如常見的 5V 輸入。
電感（L） ：一端連接輸入端（Vin），另一端連接開關器件（SW）和二極管（D）的陰極，形成電感充電和放電的通路。在開關器件閉合時，電感從輸入電源吸收能量并存儲在磁場中；在開關器件斷開時，電感存儲的能量通過二極管釋放給負載和電容。
二極管（D） ：陽極連接電感（L）的一端，陰極連接輸出端（Vout）和負載電阻（Load）的一端，以及平滑電容（C）的正極。二極管的單向?qū)щ娦源_保電流只能從電感流向輸出端，防止電容上的電荷倒灌回輸入端，同時在開關器件斷開時為電感釋放能量提供通路。
開關器件（SW） ：例如 MOSFET 晶體管，其漏極連接電感（L）的一端，源極連接地（GND），柵極接收 PWM 控制信號。當 PWM 信號為高電平時，開關器件導通，電感開始充電；當 PWM 信號為低電平時，開關器件截止，電感釋放能量。
平滑電容（C） ：正極連接二極管（D）的陰極，負極連接地（GND），與負載電阻（Load）并聯。電容的作用是對輸出電壓進行濾波和平滑處理，減小因電感釋放能量產生的高頻電壓紋波，使輸出電壓更加平穩，滿足負載對穩定電壓的需求。
負載電阻（Load） ：一端連接二極管（D）的陰極，另一端連接地（GND），代表電路所驅動的負載，消耗電能并完成相應的電能轉換或信號處理等功能，其阻值大小決定了負載電流的大小和輸出電壓的穩定性。
通過這個完整的工作原理圖，可以清晰地看到 DC-DC 升壓電路中各元件之間的連接關系和能量傳輸路徑，有助于深入理解電路的工作原理和各元件在電路中的作用。
