    雙向二極管兩引腳有正極與負極嗎

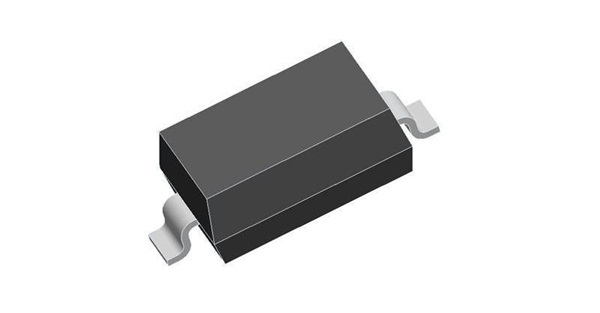

    雙向二極管
    一、核心構造與工作原理
    雙向二極管被稱為"電子雙行道",其特殊結構讓它擺脫了傳統二極管單向導電的限制。與普通二極管不同,它的內部由兩座反向并聯的PN結橋梁構成:
    - 兩個PN結首尾反向連接,形成對稱結構
    - 無固定正負極區分,雙引腳可互換使用
    - 電流可雙向流動,實現"電子雙向通行證"
    工作模式圖解
    當電壓施加時:
    1. 正向模式:左側PN結導通(電流綠燈),右側PN結關閉(電流紅燈)
    2. 反向模式:右側PN結導通(電流綠燈),左側PN結關閉(電流紅燈)
    無論電壓方向如何,總有一個通道保持暢通,實現雙向導通能力。
    ---
    二、五大核心特性
    | 特性               | 技術表現                          | 對比普通二極管          |
    |--------------------|----------------------------------|------------------------|
    | 導電方向       | 雙車道通行(雙向導通)            | 單行道(僅單向導通)    |
    | 導通壓降       | 低門檻(0.7-1.5V)               | 固定0.7V(硅管)       |
    | 耐壓能力       | 抗高壓(反向擊穿電壓高)          | 易被反向電壓擊穿        |
    | 響應速度       | 閃電切換(ns級響應)              | 響應延遲較明顯          |
    | 環境適應性     | 寬溫區穩定工作(-55℃~150℃)       | 溫度敏感度較高          |
    ---
    三、典型應用場景
    1. 電路保護衛士
       - 智能家居設備中實現過壓保護
       - 工業控制系統防雷擊設計
       - 電源適配器浪涌電流吸收
    2. 信號處理魔術師
       - 音頻設備波形限幅(防爆音)
       - 通信電路噪聲過濾
       - 傳感器信號整形
    3. 能源管理專家
       - 交流電雙向整流(如充電樁電路)
       - 太陽能系統防逆流保護
       - 電池組均衡管理
    ---
    四、選型與使用指南
    1. 參數選擇三步法
       - 看耐壓:選擇擊穿電壓≥實際電壓1.5倍
       - 算電流:額定電流>電路最大工作電流
       - 選封裝:貼片式(SMD)適用緊湊空間,直插式(DIP)適合大功率場景
    2. 安裝注意事項
       - 雖無極性要求,但需注意散熱方向(標記端靠近散熱片)
       - 并聯使用需加均流電阻(防電流不均燒毀)
       - 高頻電路注意引腳長度(過長的引腳會產生寄生電感)
    3. 故障排查技巧
       - 不導通:檢測是否超過最大結溫(150℃)
       - 異常發熱:檢查是否處于持續導通狀態
       - 漏電流增大:可能是PN結老化導致
    ---
    五、技術演進對比
    | 對比維度       | 雙向二極管                  | 傳統二極管              | 可控硅(SCR)          |
    |---------------|---------------------------|-------------------------|-----------------------|
    | 控制方式   | 電壓觸發                   | 單向導通                | 門極觸發              |
    | 導通方向   | 雙向                       | 單向                    | 單向                  |
    | 響應速度   | 納秒級                     | 微秒級                  | 毫秒級                |
    | 典型應用   | 高頻保護電路               | 整流電路                | 大功率調壓            |
    | 成本比較   | 中等                       | 低廉                    | 較高                  |
    通過這種雙PN結的巧妙設計,雙向二極管在智能設備保護、新能源系統、精密信號處理等領域展現出獨特優勢。掌握其"雙向導通、快速響應"的特性,能讓電子設計在安全性和靈活性上獲得雙重提升。
